弱电预算怎么做-综合布线篇

综合布线系统是建设数字化信息系统基础设施，是将语音、数据等系统进行统一的规划涉及的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。

综合布线系统预算怎么做呢？

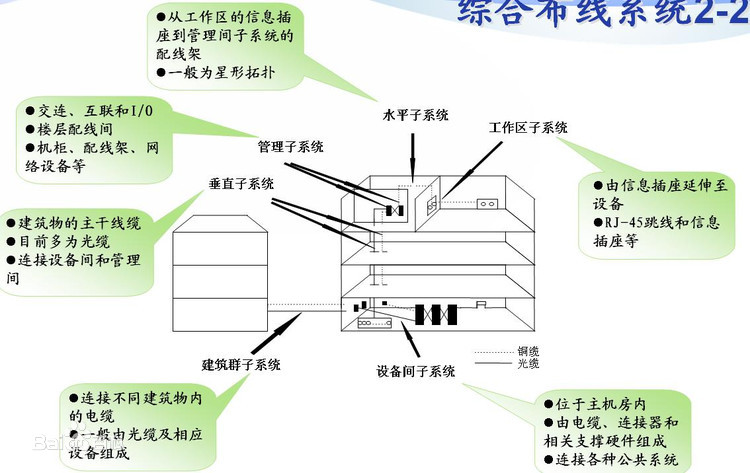

首先搞清楚系统构成。综合布线系统，分6个子系统,分别是：

1、工作区（终端）子系统

由信息插座的软线和终端设备连接而成，包括装配、连接、扩展软线，并将它们搭建在输入、输出插座与设备终端之间，其中信息插座分为墙、地、桌、软基型多种形式。

2、垂直干线子系统

是综合布线系统的中心系统，主要负责连接楼层配线架系统与主配线架系统。

3、水平布线子系统

本系统主要负责将管理子系统配线架的电缆从干线子系统延伸至信息插座位置，一般来说这些系统都处在同一楼层。

4、管理子系统

连接各楼层水平布线子系统和垂直干缆线，负责连接控制其他子系统，由交连、互连和I/O设备组成，可以定位通信线路，便于实现对通讯线路的管理。

5、设备间子系统

组成部分包括电缆、连接器和相关支撑硬件，负责公共系统间的各种设备连接。设备间子系统中的导线类似于电话配线系统站内配线，它将相对应的电气保护设备连接到了需要设备保护的建筑物设施地点。

6、建筑群子系统

本系统是把其中一个建筑的电缆线通过技术延伸至本建筑群中其他的建筑中的通讯设备中，以此为楼群之间的信号连接提供可能。它还为通讯设备提供工作需要的硬件零件设施，其中包括防护浪涌电压的电气防护设备、铜制电缆以及光缆，同样可以类比于电话配线系统中电缆保护箱和保护电缆的作用。

网络综合布线是一种模块化、在建筑物内或建筑物群之间的信息传输通道。由传输介质、配线架、连接器、插座、插头、适配器及综合布线机柜等部件组成。做好预算第二步需要弄清楚材料有哪些，先将综合布线系统常用的材料及设备整理如下：

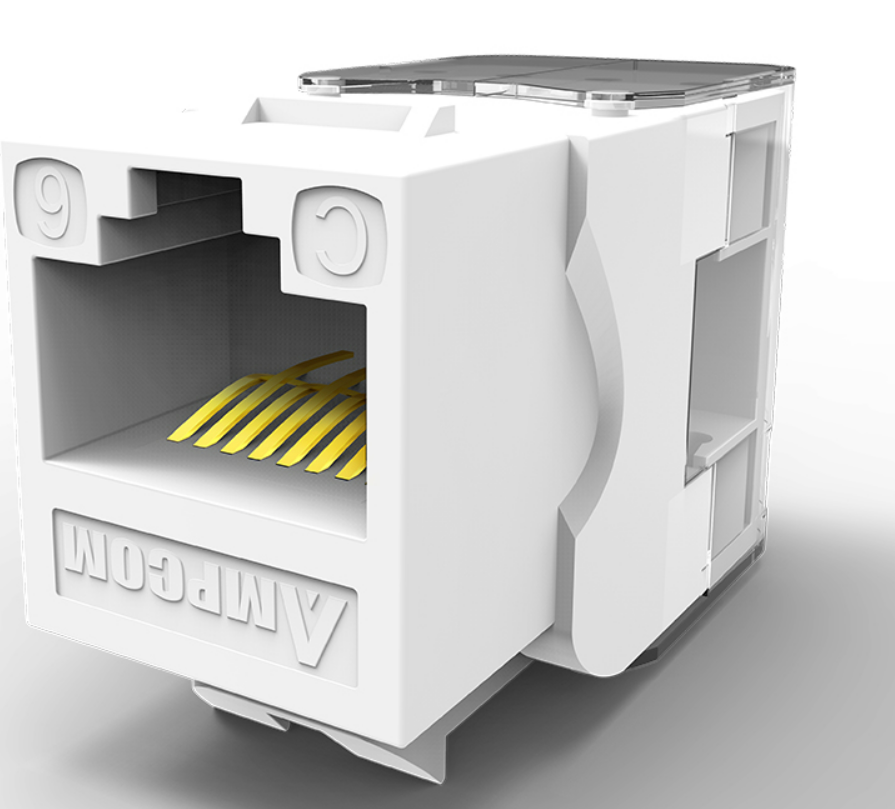

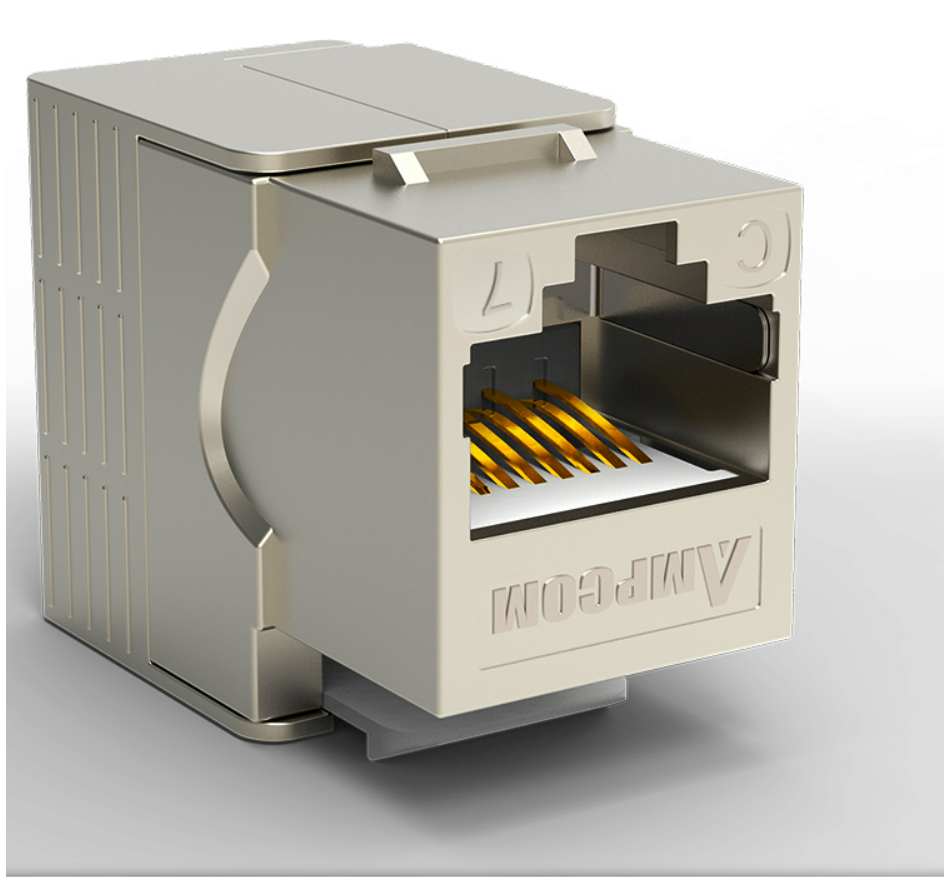

1. 信息模块用于双绞线的标准插口连接器

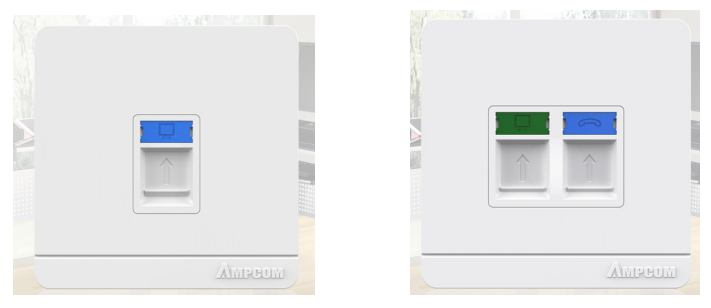

2. 面板水平电缆在工作区的端接点

3.模光纤光缆及多模室内光纤光缆

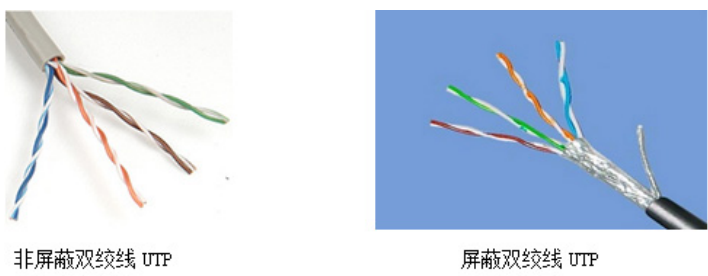

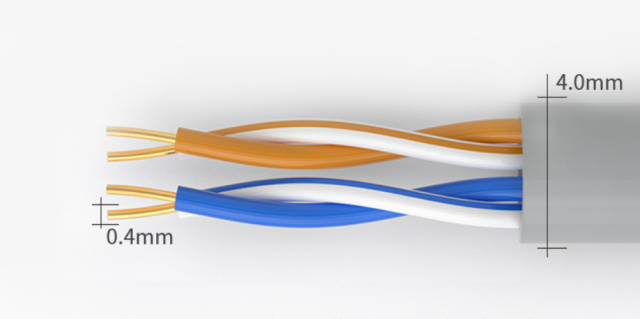

4. 铜缆双绞线用数对绞在一起的电线制成的电缆，可分为非屏蔽双绞线和屏蔽双绞线

5.. 大对数电缆多对数电缆

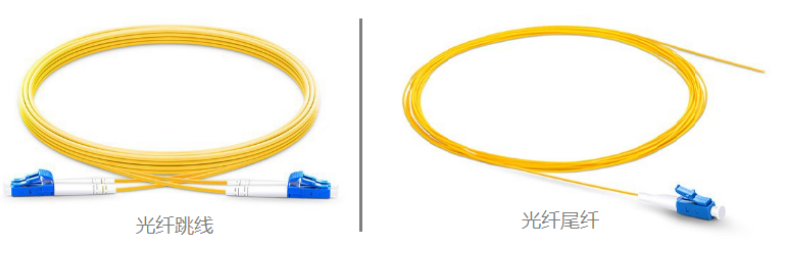

6. 光纤跳线及尾纤，光跳线指两端均有接头的光纤，尾纤则仅有一端有接头。跳线和尾纤都分单芯和双芯两种。

7. 光纤接头一种双向光纤连接器。传输系统常用的尾纤有LC\SC\ST\FC\LSH五种接口的，连接头形状和颜色和对应类型跳线的连接头相同。

8. 网络数据跳线不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。

9. 配线架一种机架固定的面板 (通常19英寸宽) ，内含连接硬件。用于电缆组与设备之间的接插连接。

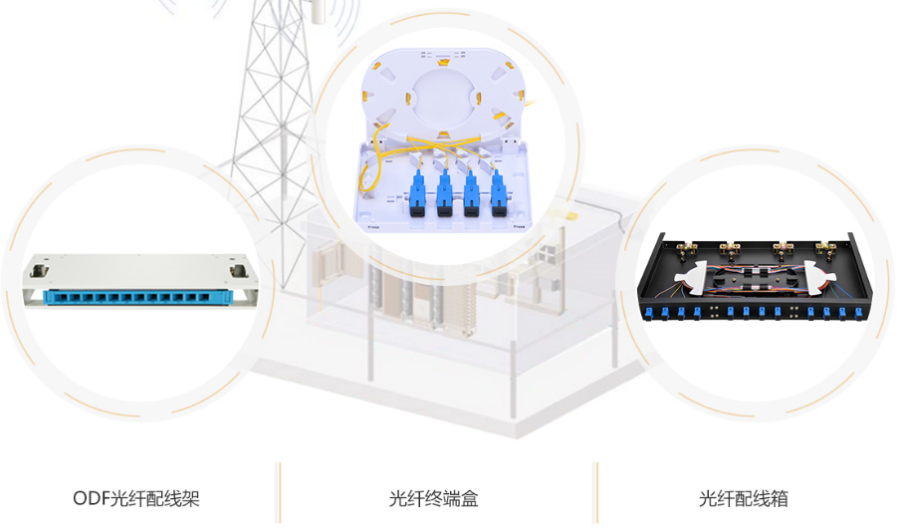

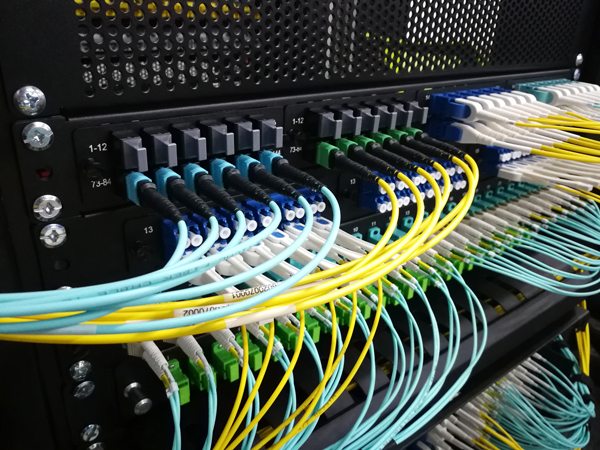

10. 光纤配线架用以完成光缆的端接以及和跳线的连接。

以上为常用的材料及设备，整理的内容有限，希望对大家做弱电专业预算有所帮助。
