前言

剪力墙(shear wall)又称抗风墙、抗震墙或结构墙。房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体，防止结构剪切（受剪）破坏。又称抗震墙，一般用钢筋混凝土做成。

而剪力墙钢筋工程量计算,又是钢筋算量中最复的，以下是剪力墙钢筋算量详解，供参考、学习！

剪力墙需要计算哪些钢筋？

剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。

计算剪力墙墙身钢筋需要考虑以下几个因素

基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。

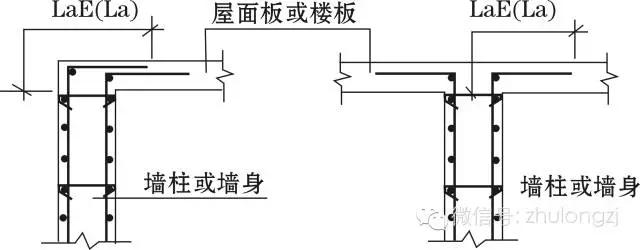

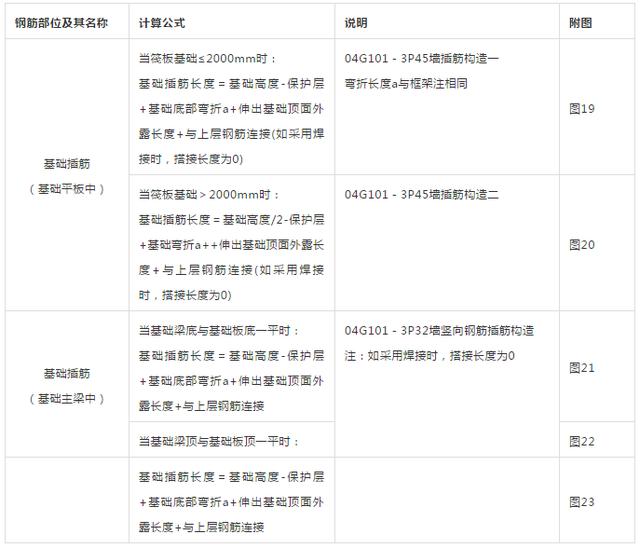

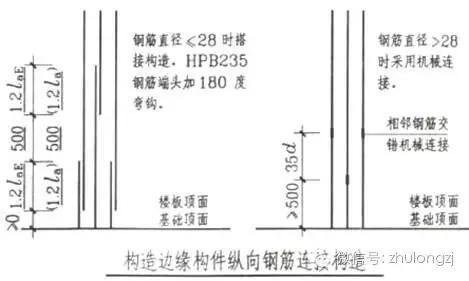

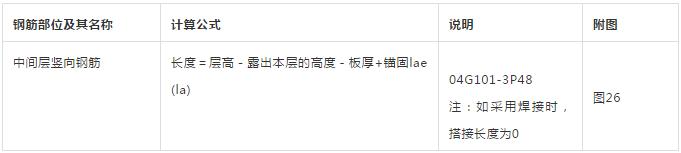

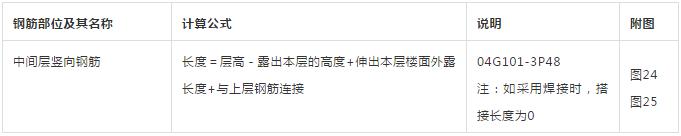

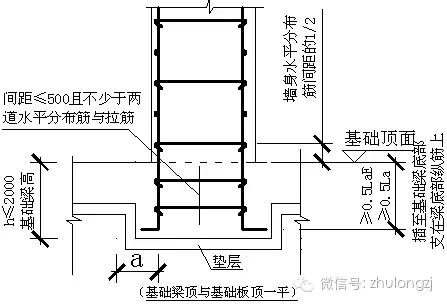

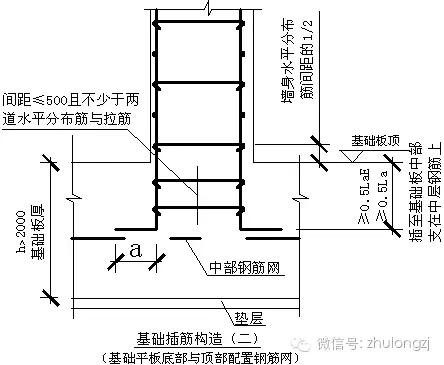

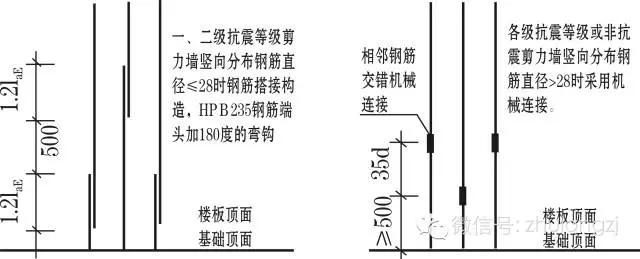

一、墙身竖向筋计算

钢筋部位及其名称计算公式说明附图

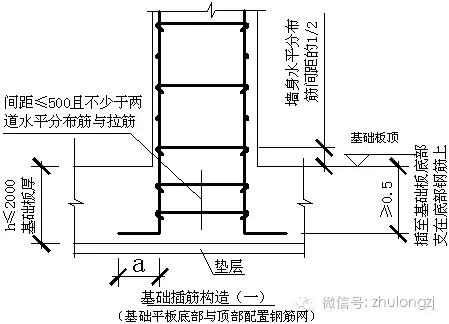

（图19）

（图20）

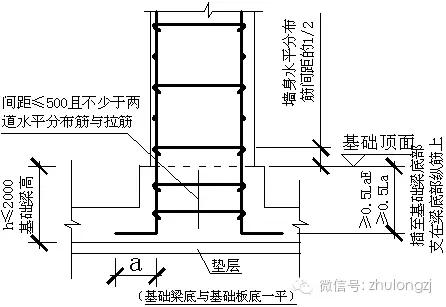

（图21）

（图22）

（图24）                                                                     （图25）

（图26）

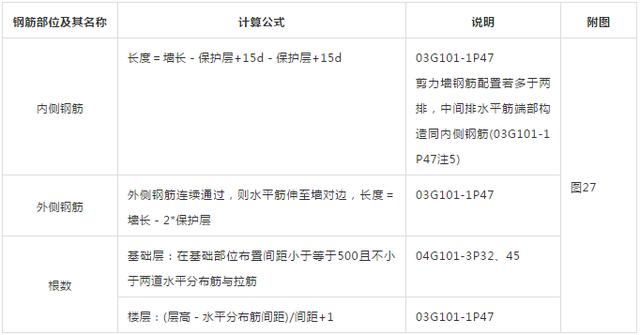

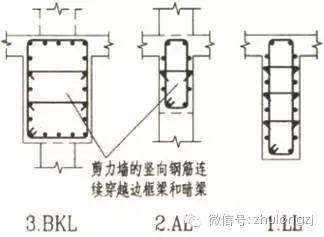

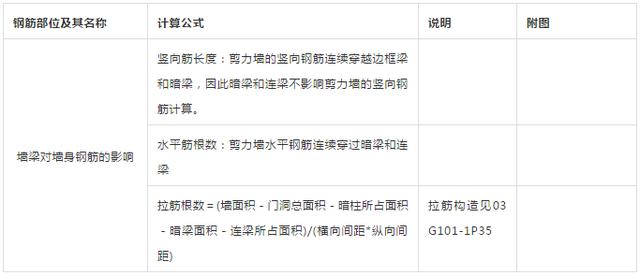

二、墙身水平筋计算

（图27）

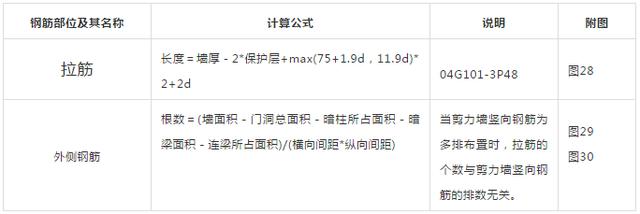

三、墙身拉筋计算

（图28）

（图29）

（图30）

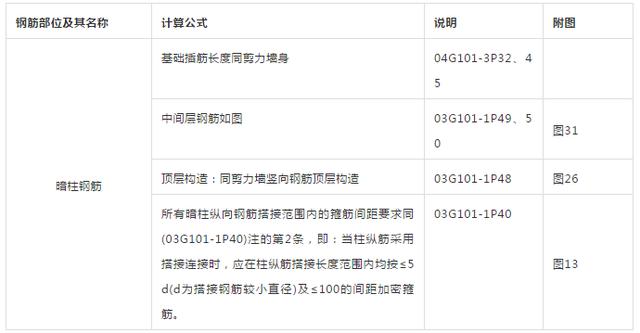

四、暗柱钢筋计算

剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ（GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ和扶壁柱FBZ共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。

1、纵筋计算（03G101-1P12、18、49、50）

由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。（03G101-1P48）。

（图31）

五、端柱钢筋计算

通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。（03G101-1P48）

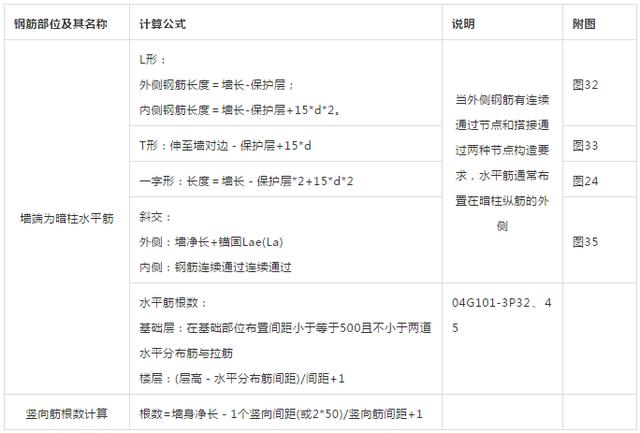

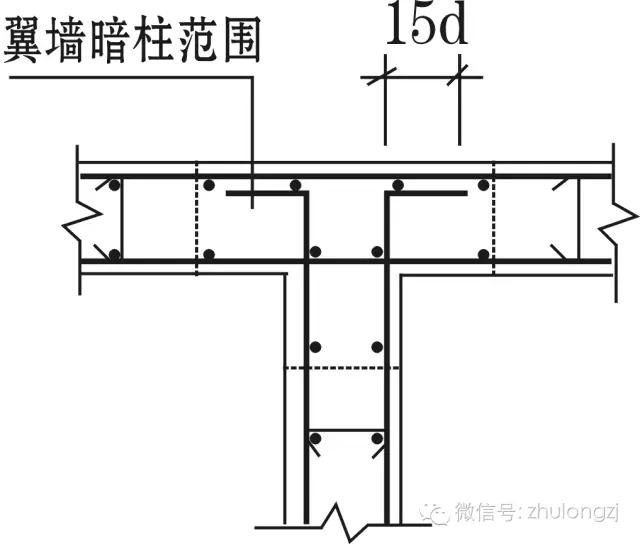

六、剪力墙端为暗柱钢筋计算

   （图32）

     （图33）

（图34）

  （图35）

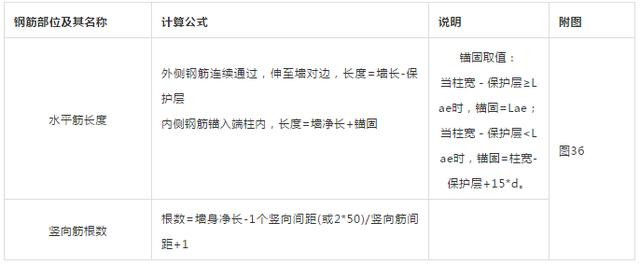

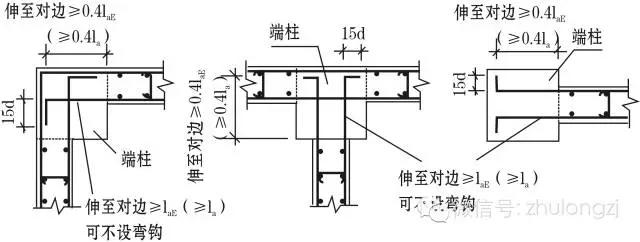

七、剪力墙端为端柱钢筋计算

（图36）

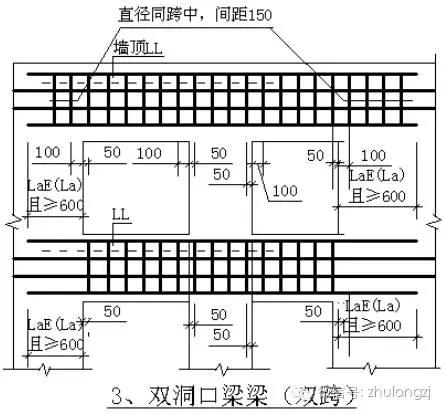

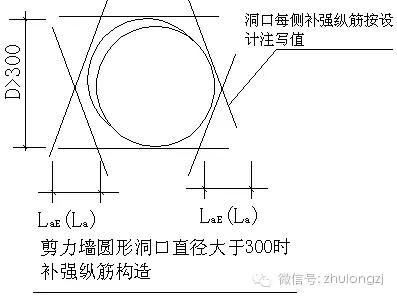

八、剪力墙开洞钢筋计算

注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。

（图37）

（图38）

（图39）

（图40）

（图41）

（图42）

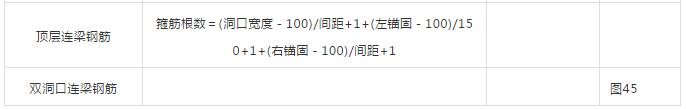

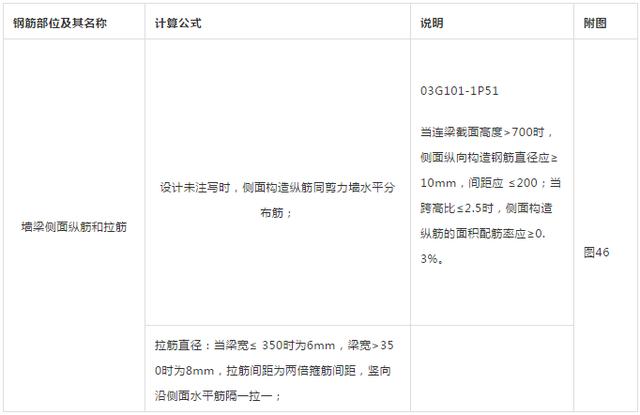

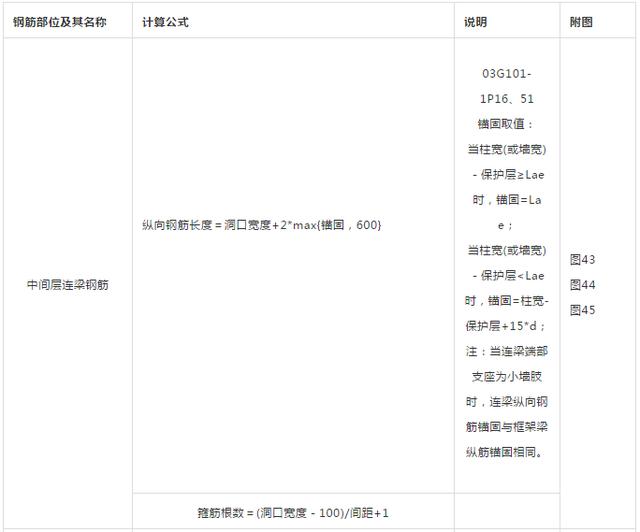

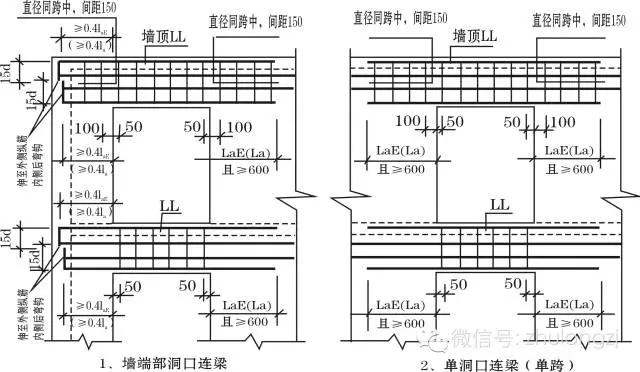

九、连梁钢筋计算

              （图43）                                                 （图44）

            （图45）

 （图46）

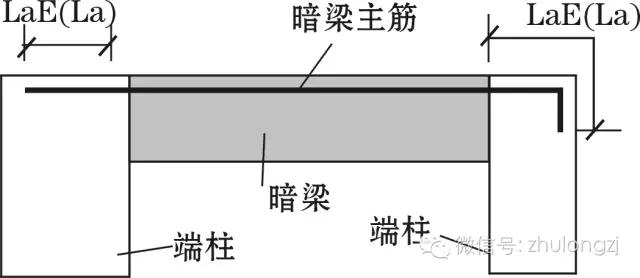

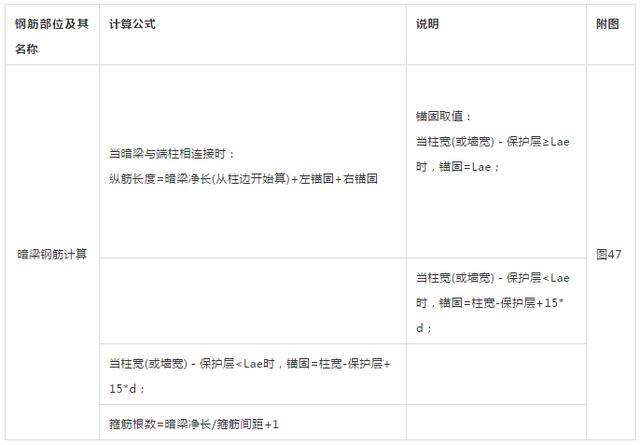

十、暗梁钢筋计算

（图47）

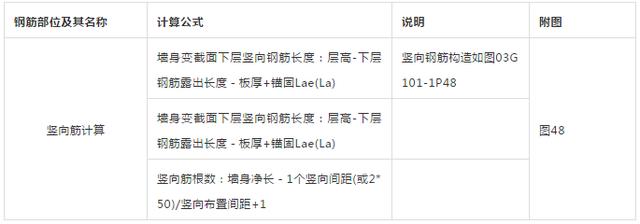

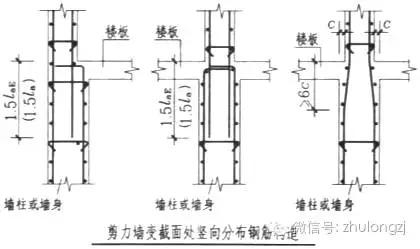

十一、剪力墙变截面钢筋计算

（图48）
