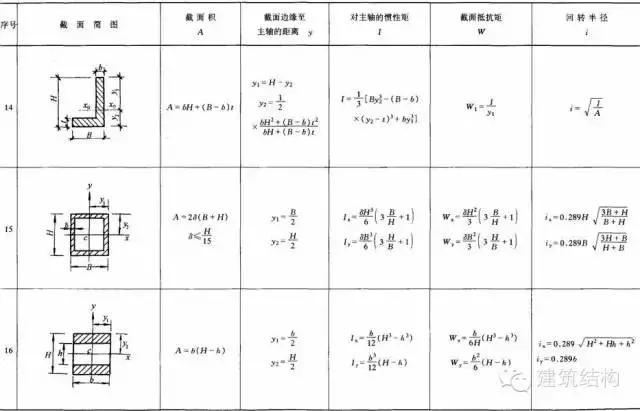

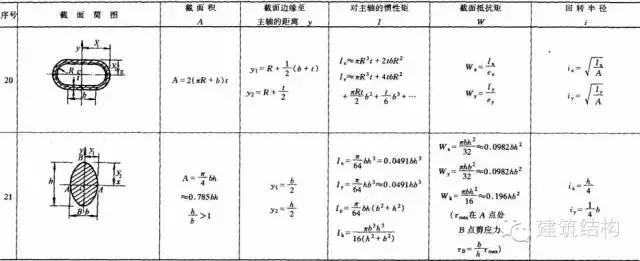

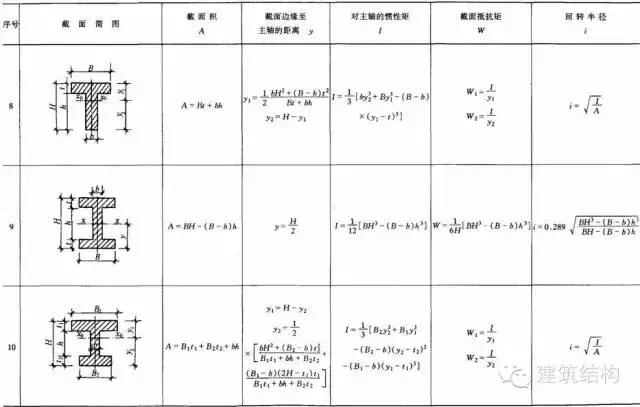

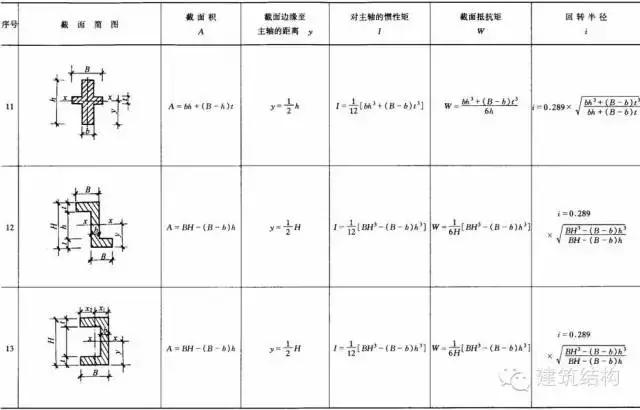

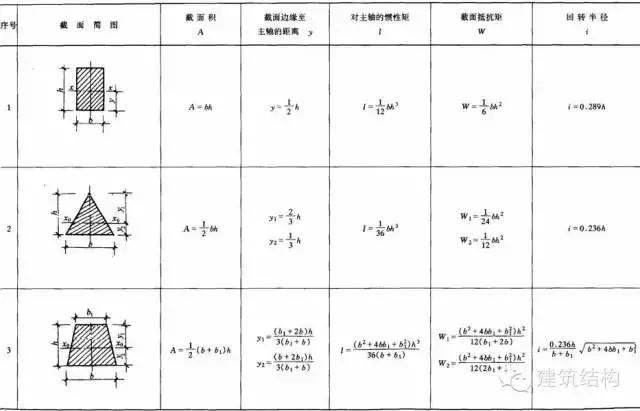

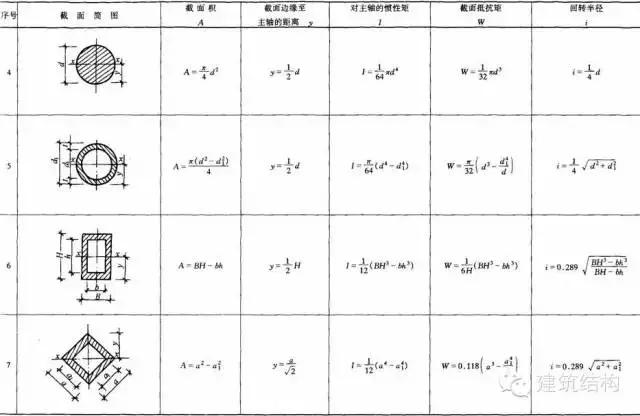

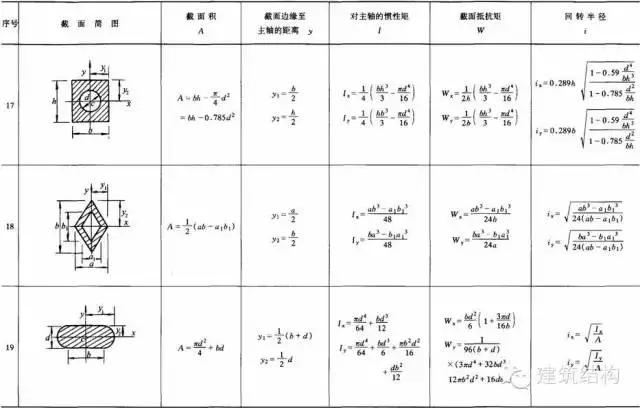

常用截面几何与力学特征表

单跨梁的内力及变形表

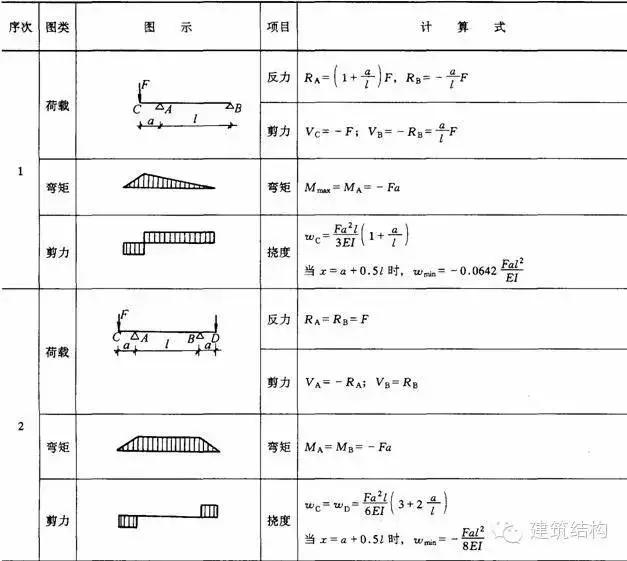

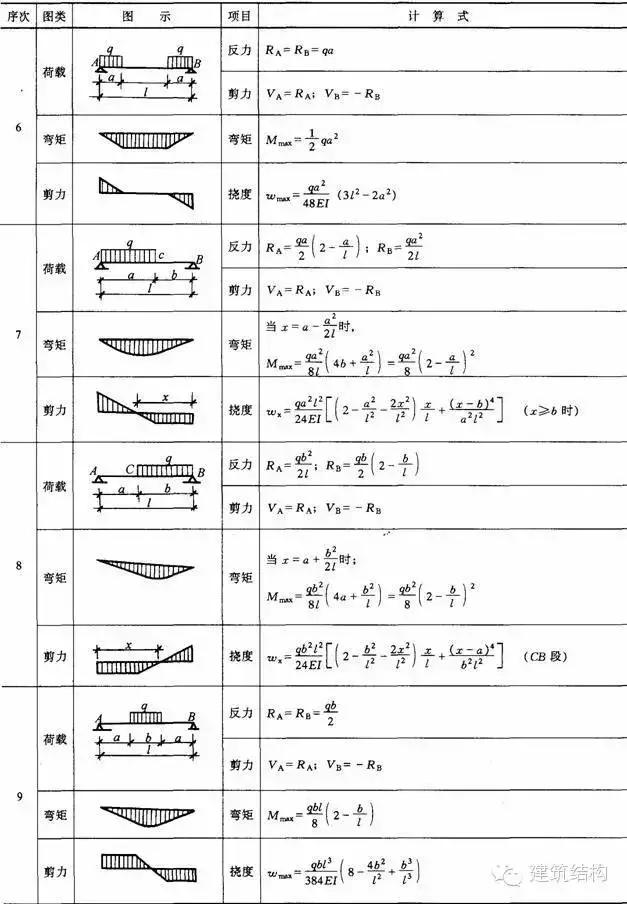

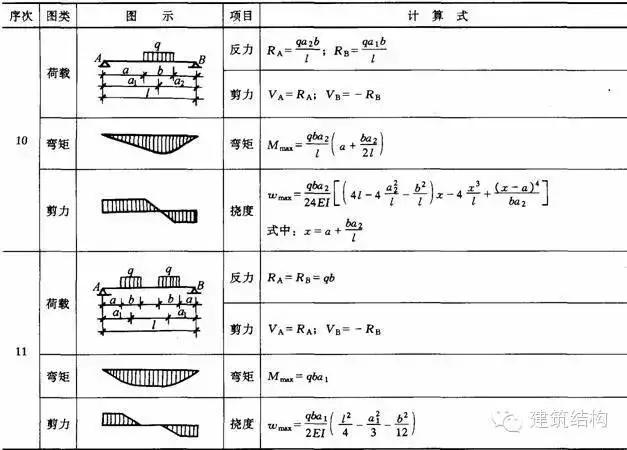

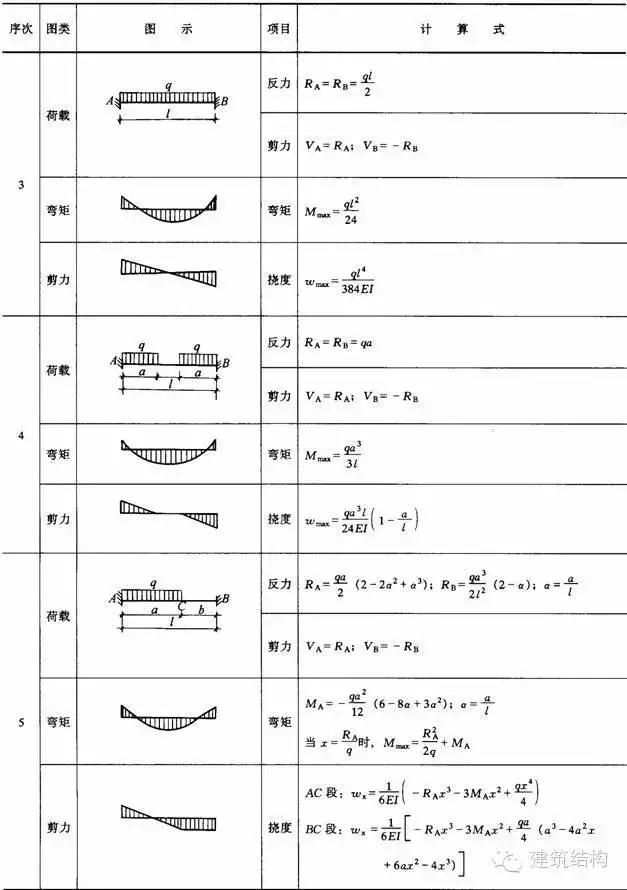

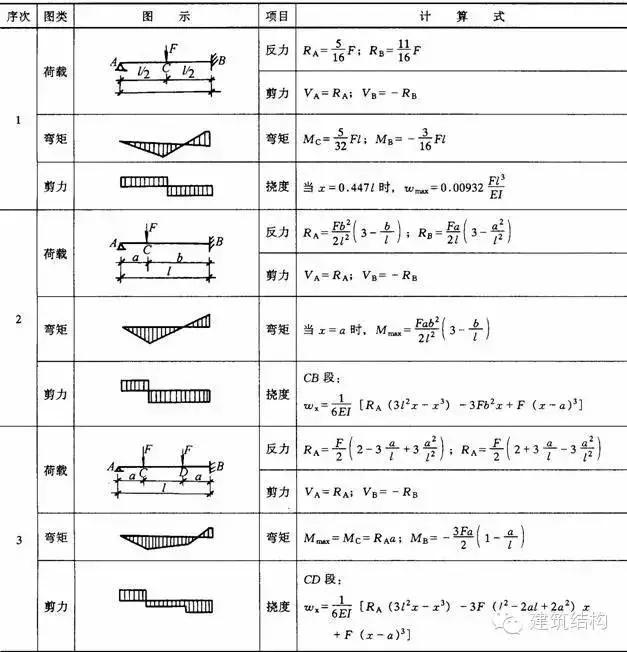

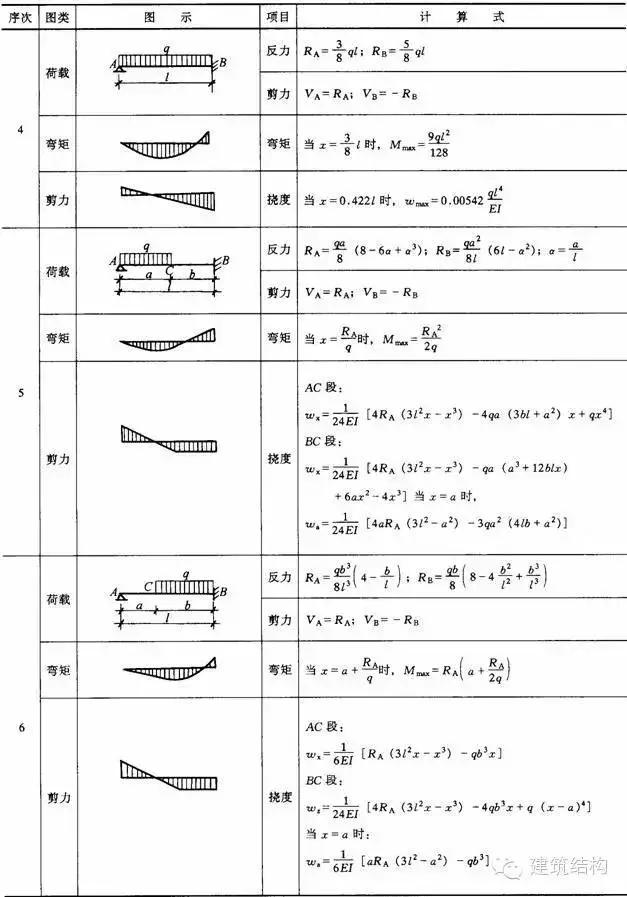

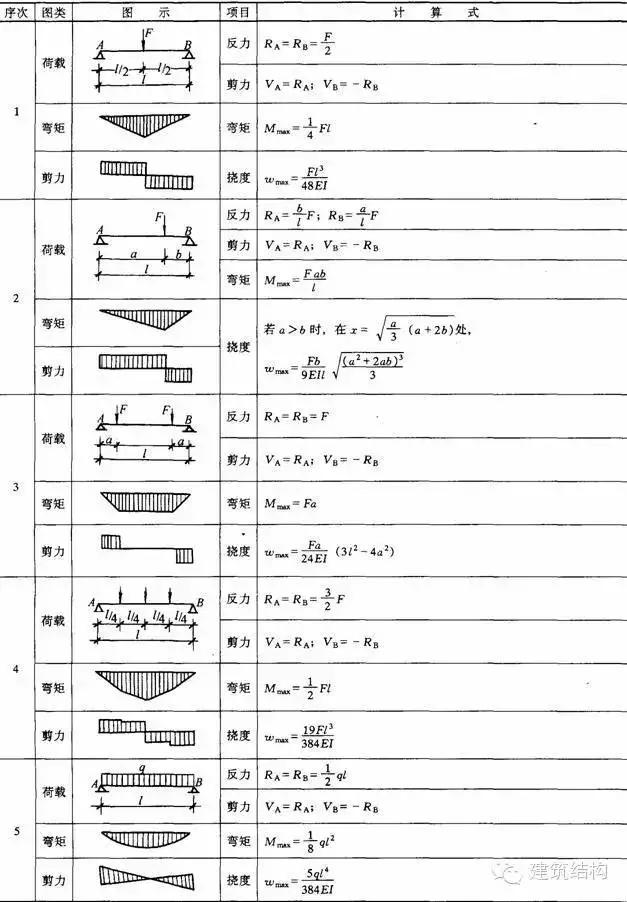

（1）简支梁的反力、剪力、弯矩、挠度

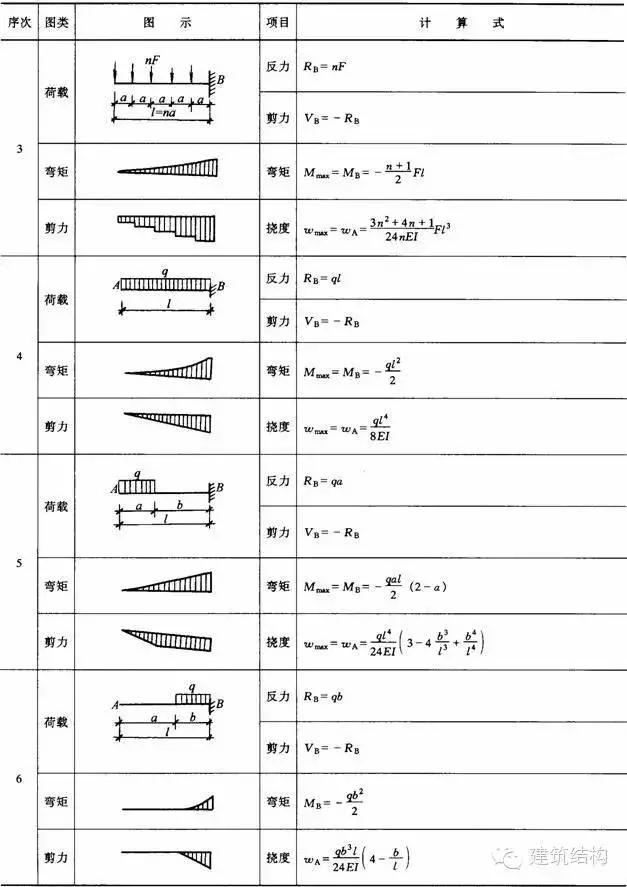

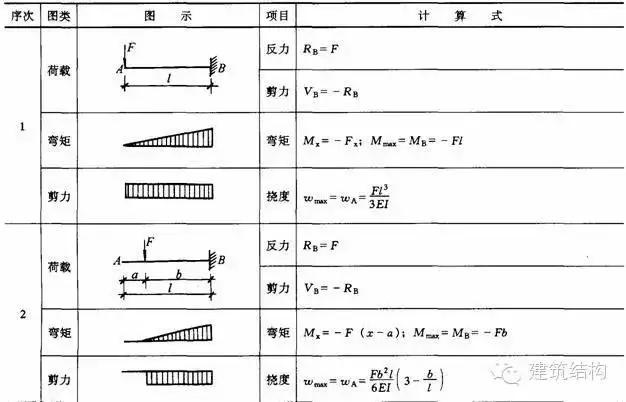

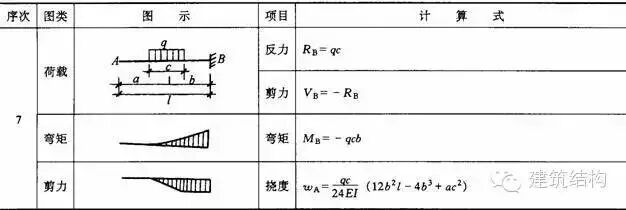

（2）悬臂梁的反力、剪力、弯矩和挠度

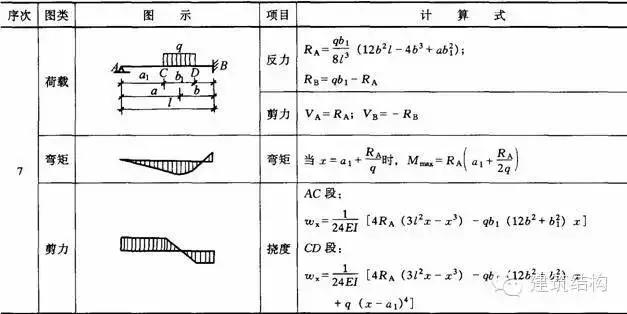

（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度

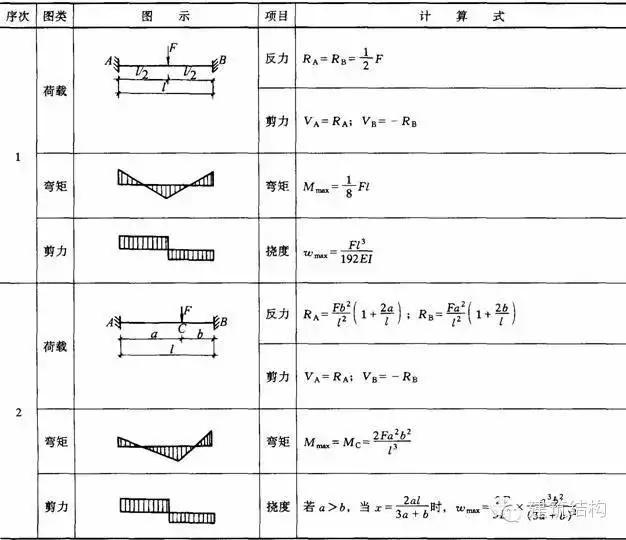

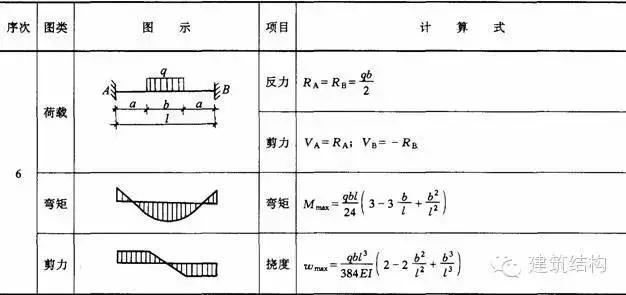

（4）两端固定梁的反力、剪力、弯矩和挠度

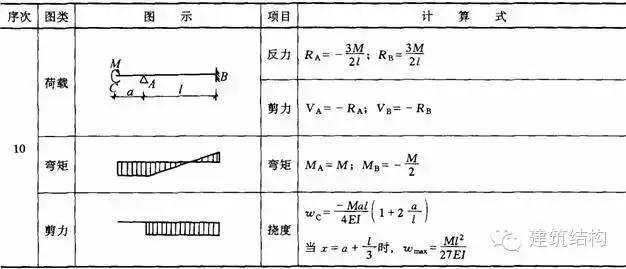

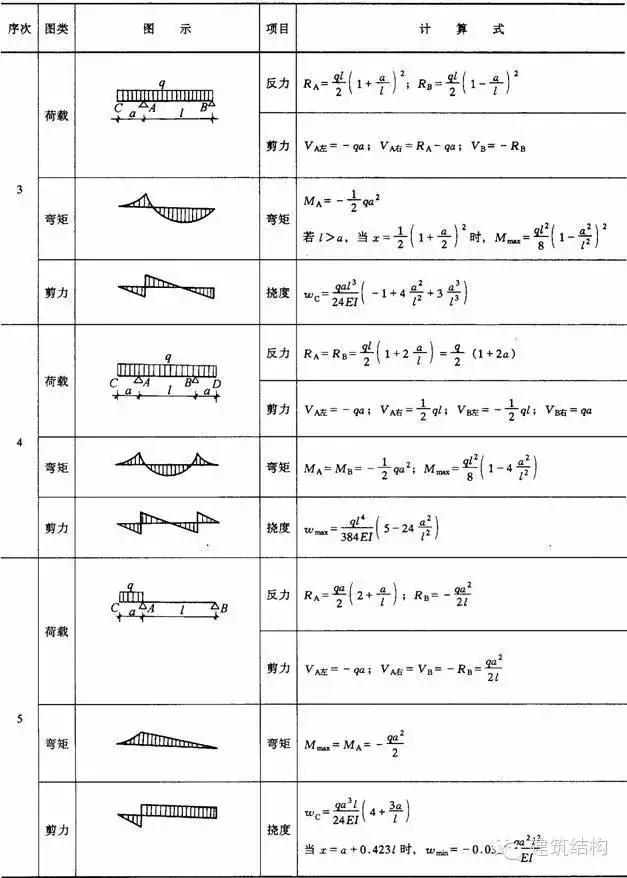

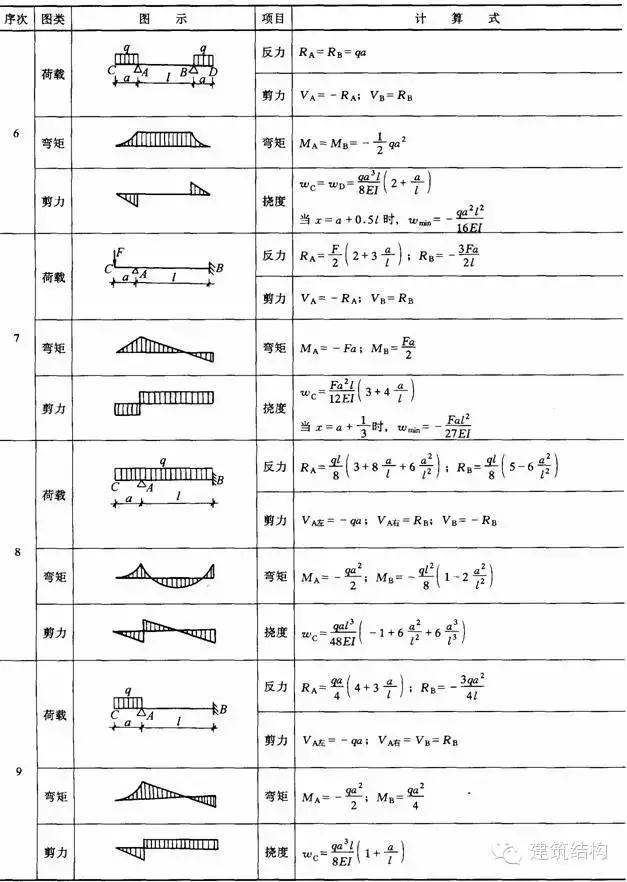

（5）外伸梁的反力、剪力、弯矩和挠度

等截面连续梁的内力及变形表

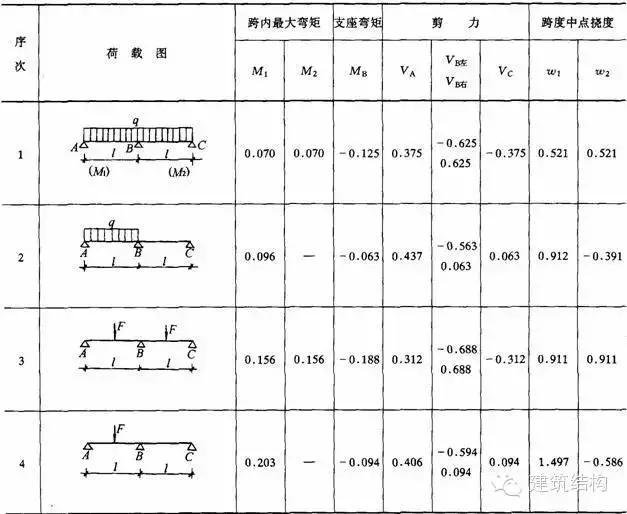

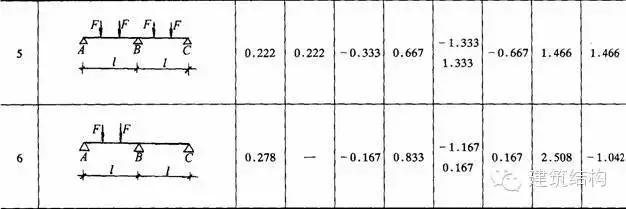

二跨等跨梁的内力和挠度系数

注：1．在均布荷载作用下：M＝表中系数×ql2；V＝表中系数×ql；w =表中系数×ql4/(100EI)。

2．在集中荷载作用下：M＝表中系数×Fl；V＝表中系数×F；w =表中系数×Fl3/(100EI)。

[例1]  已知二跨等跨梁l＝5m，均布荷载q＝11.76kN/m，每跨各有一集中荷载F＝29.4kN，求中间支座的最大弯矩和剪力。

[解]   MB支＝（－0.125×11.76×52）＋（－0.188×29.4×5）

＝（－36.75）＋（-27.64）＝－64.39kN·m

VB左＝（－0.625×11.76×5）＋（－0.688×29.4）

＝（－36.75）＋（－20.23）＝－56.98kN

[例2]  已知三跨等跨梁l＝6m，均布荷载q＝11.76kN/m，求边跨最大跨中弯矩。

[解]  M1＝0.080×11.76×62＝33.87kN·m。

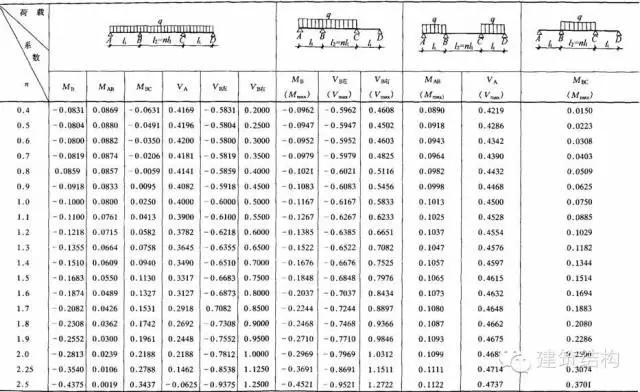

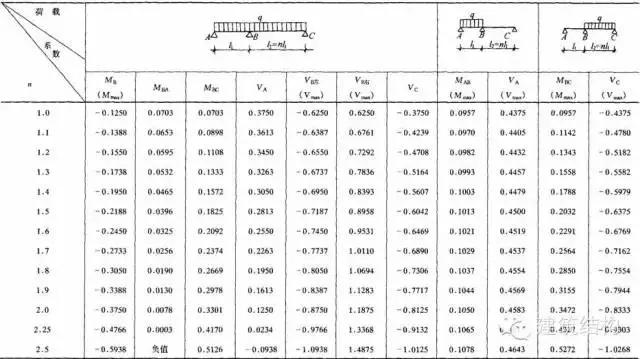

不等跨连续梁的内力系数

1）二不等跨梁的内力系数

注：1．M＝表中系数×ql21；V＝表中系数×ql1；

2．（Mmax）、（Vmax）表示它为相应跨内的最大内力。

2）三不等跨梁内力系数

注：1．M＝表中系数×ql21；V＝表中系数×ql1；

2．（Mmax）、（Vmax）为荷载在最不利布置时的最大内力。

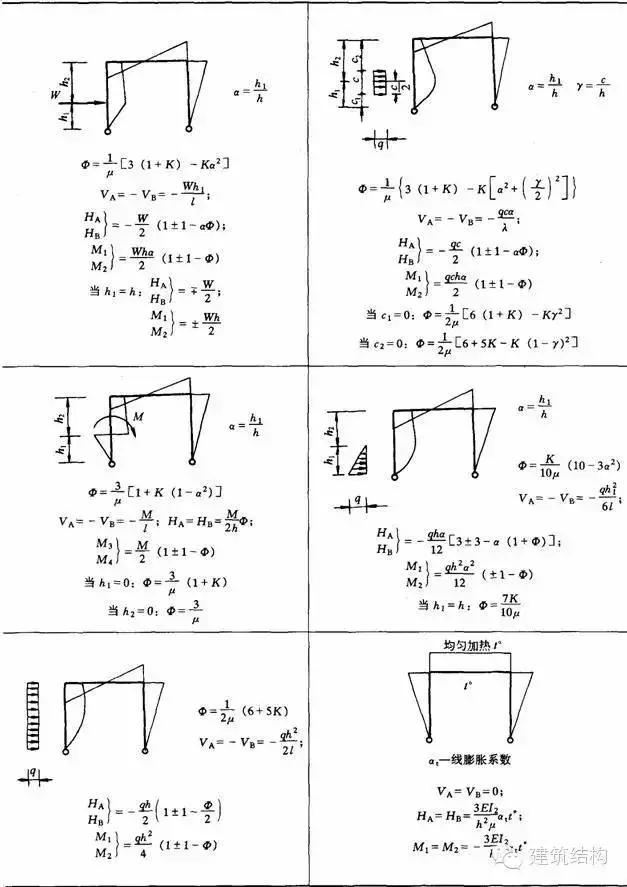

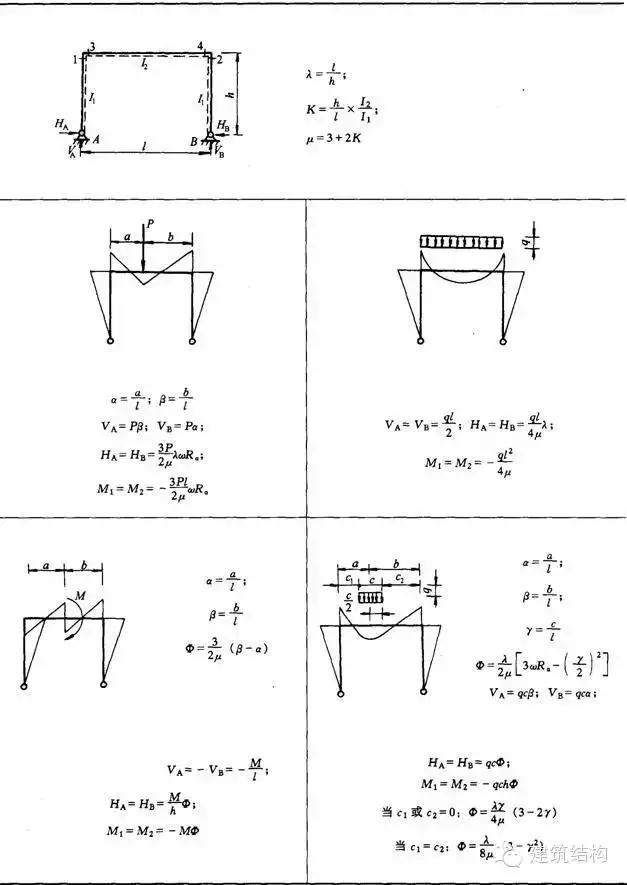

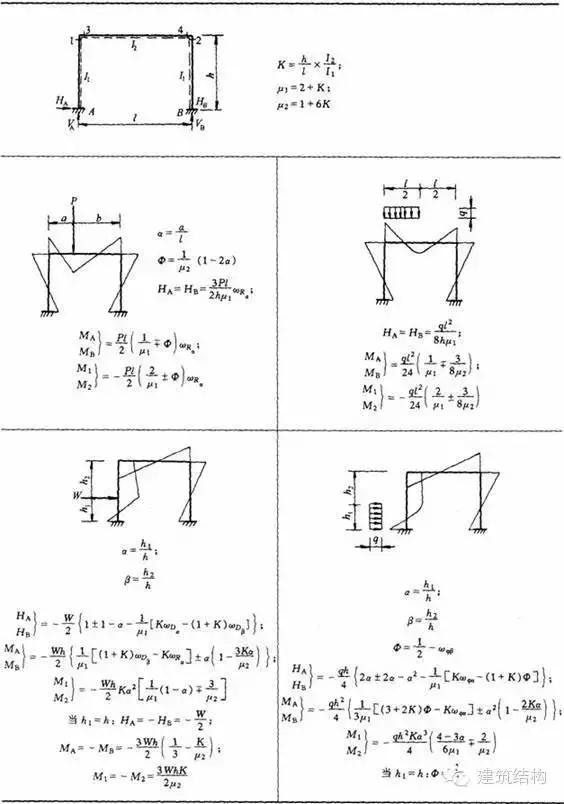

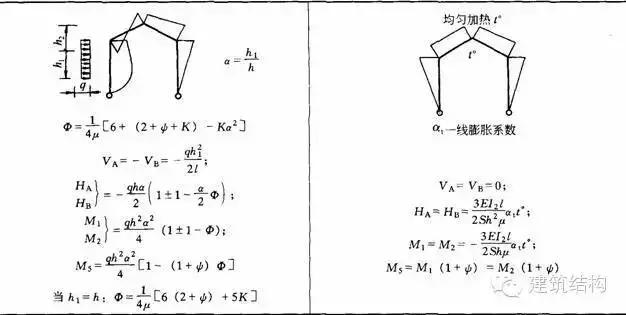

“┌┐”形刚架内力计算表 （一）

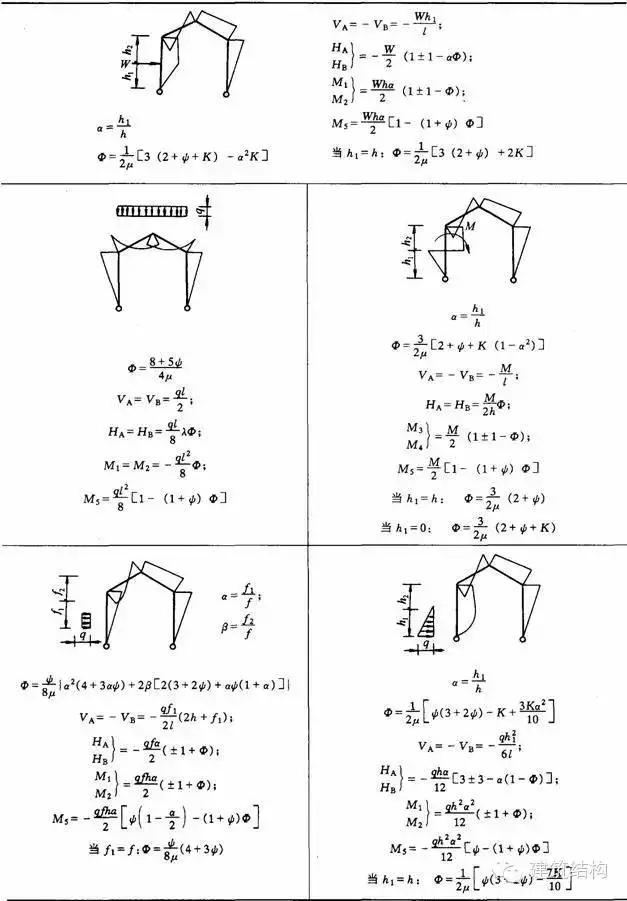

“┌┐”形刚架内力计算表（二）

“

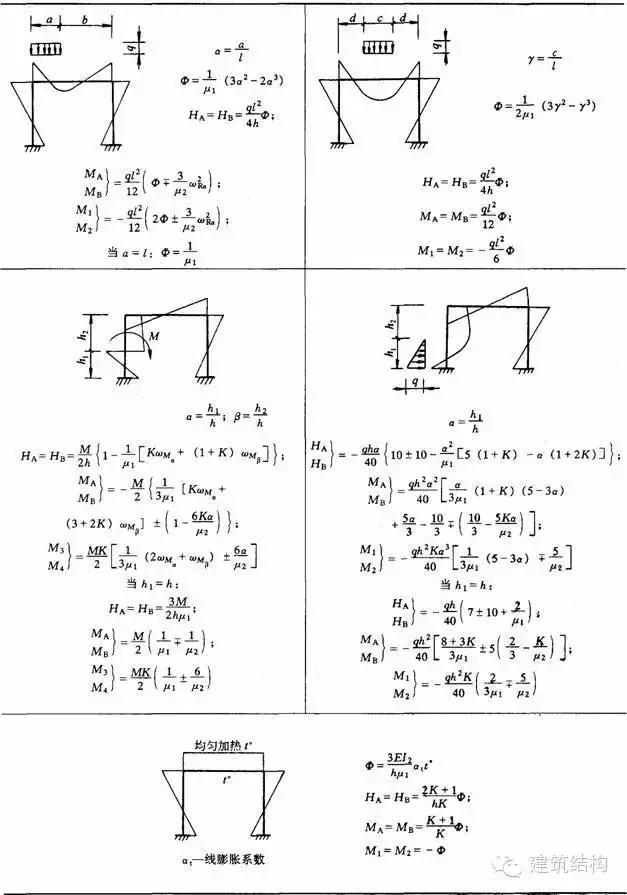

”形刚架的内力计算表
