又土又木的工程师如何绘制各种结构弯矩图？

作为一名又土又木的工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。下面总结了各种结构弯矩图的绘制及图例：

方法步骤

1、确定支反力的大小和方向（一般情况心算即可计算出支反力）

●悬臂式刚架不必先求支反力；

●简支式刚架取整体为分离体求反力；

●求三铰式刚架的水平反力以中间铰C的某一边为分离体；

●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；

●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

观察检验M图的正确性

1、观察各个关键点和梁段的M图特点是否相符

●铰心的弯矩一定为零；

●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；

●集中力作用点的弯矩有折角；

●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；

2、结构中的链杆（二力杆）没有弯矩；

3、结构中所有结点的杆端弯矩必须符合平衡特点。

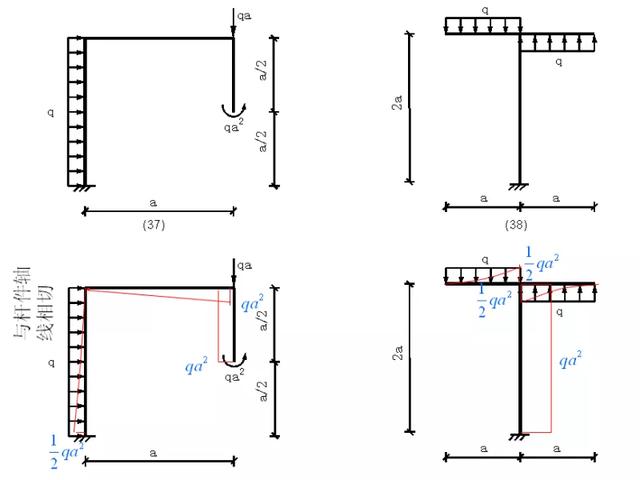

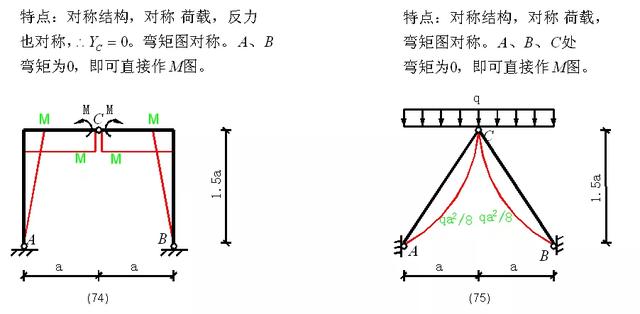

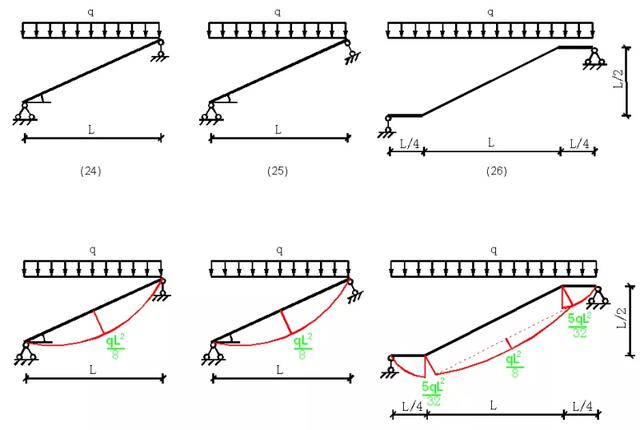

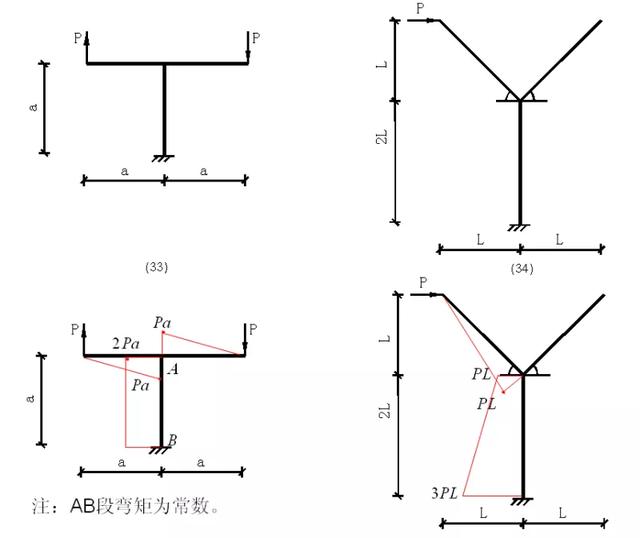

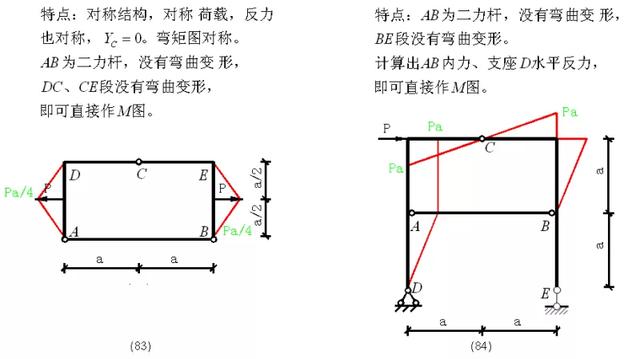

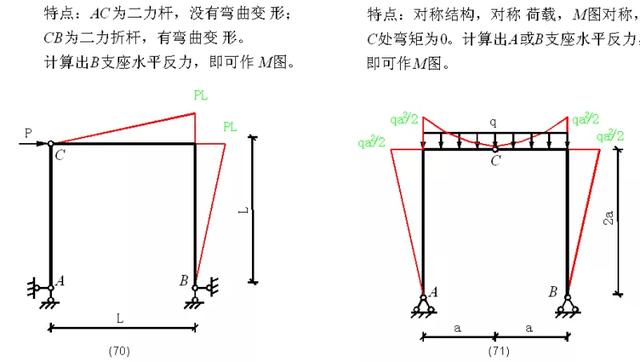

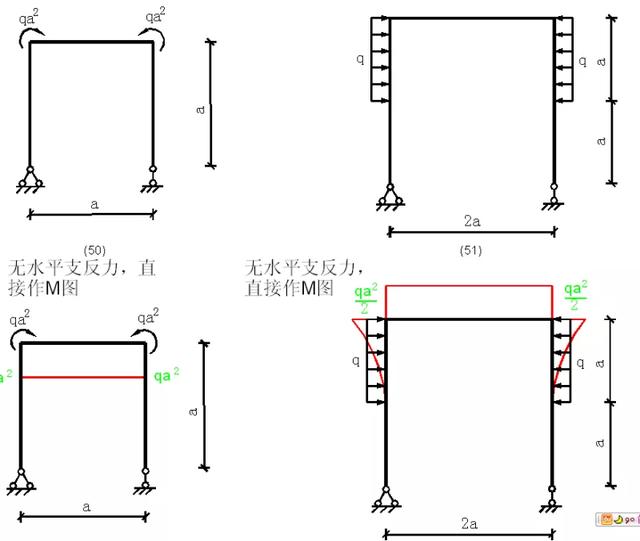

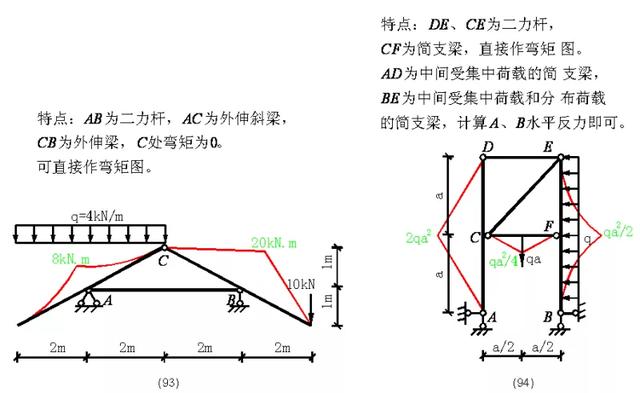

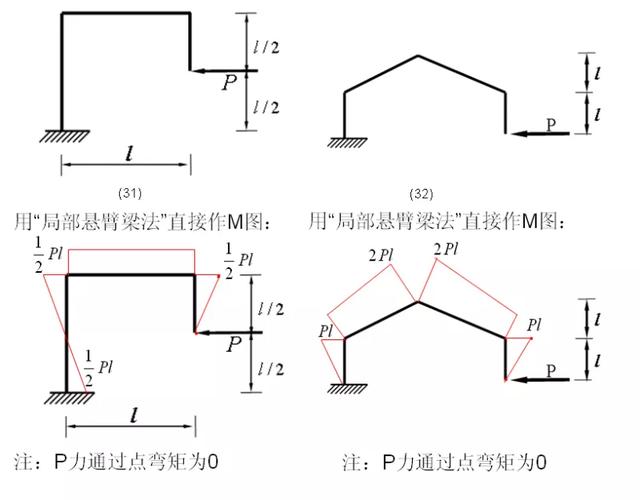

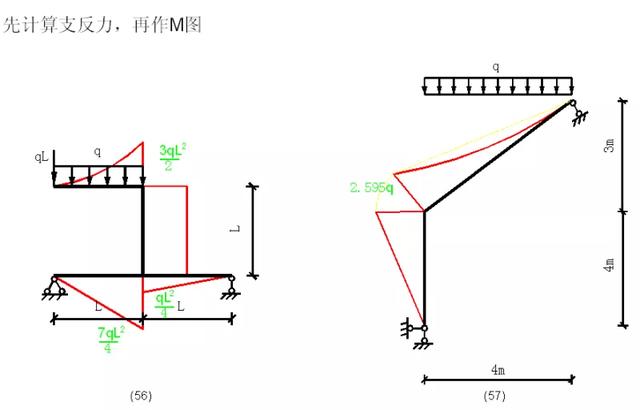

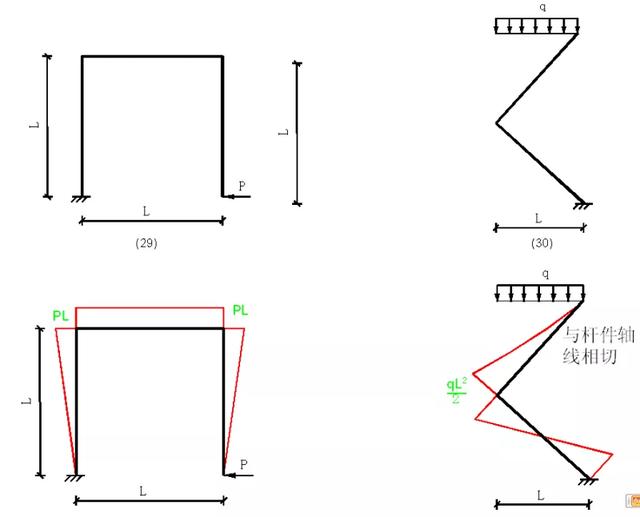

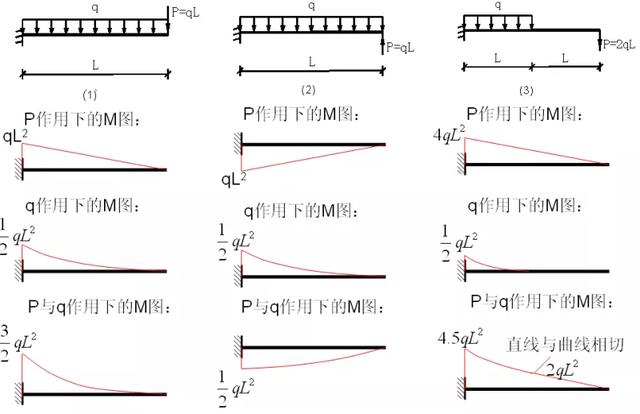

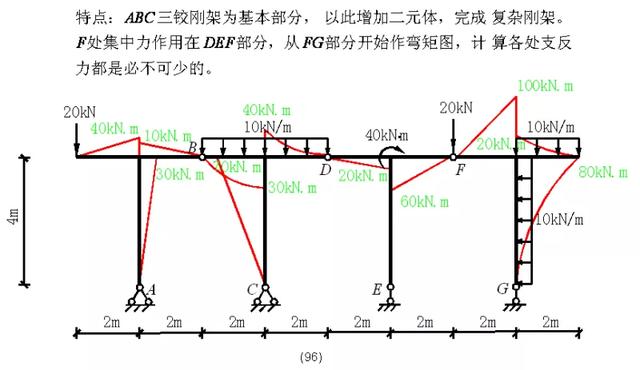

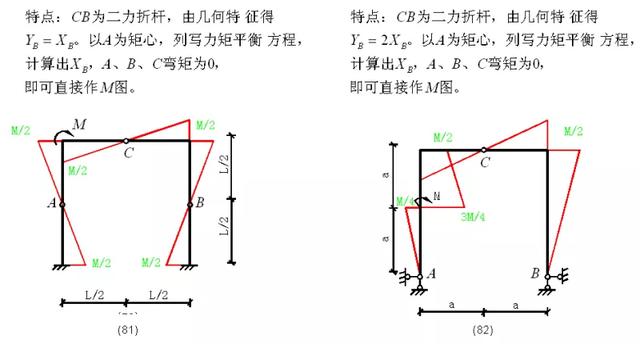

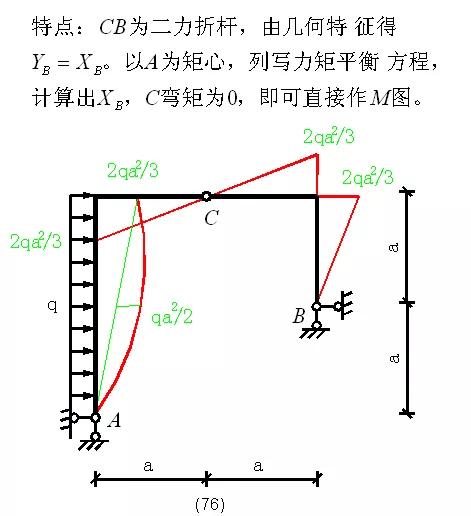

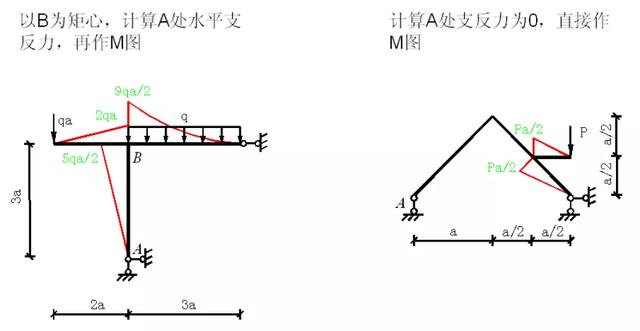

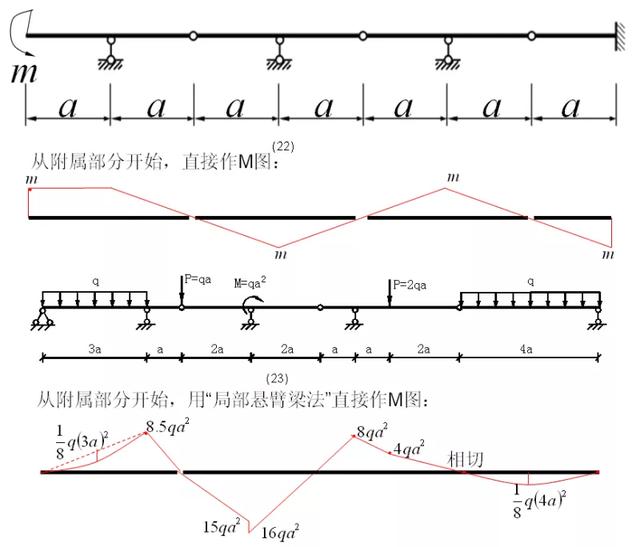

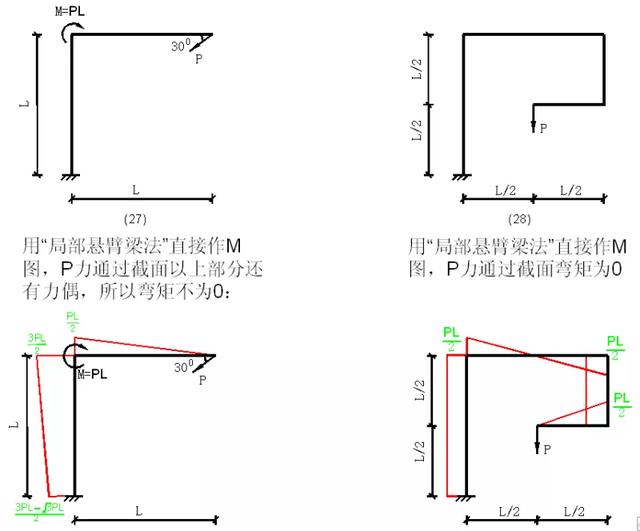

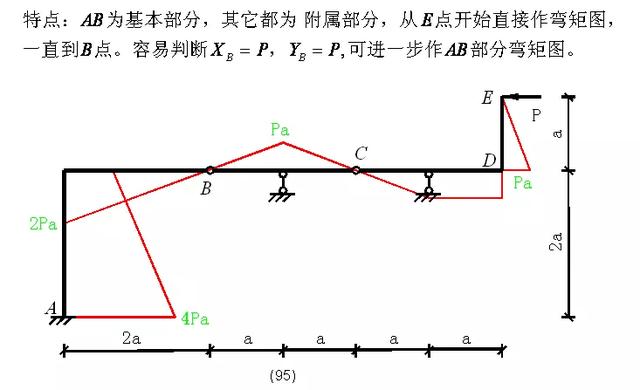

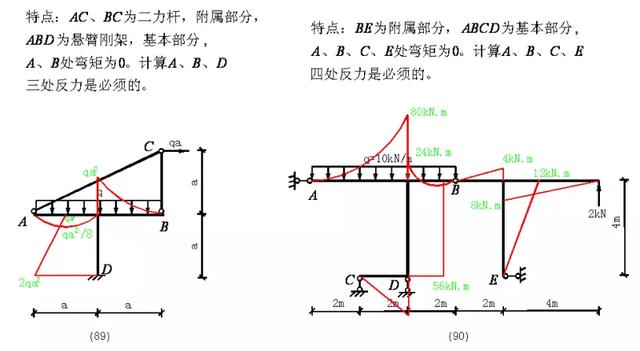

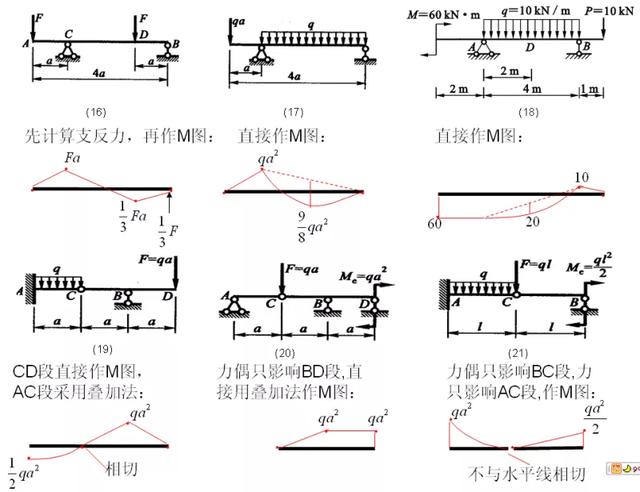

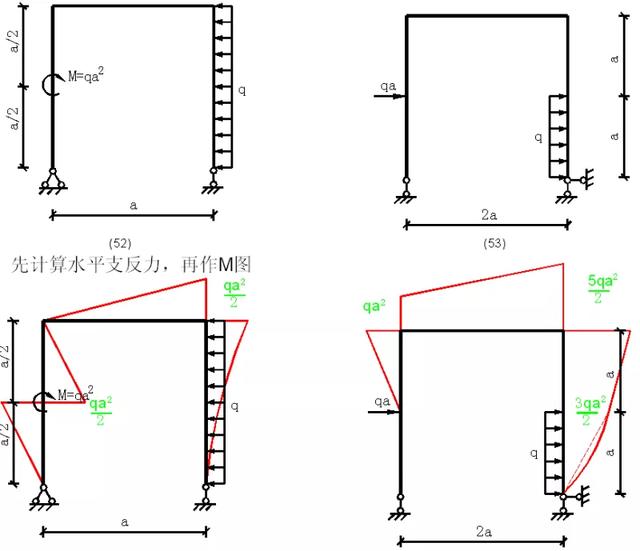

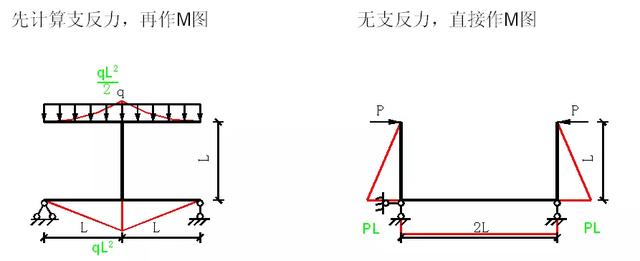

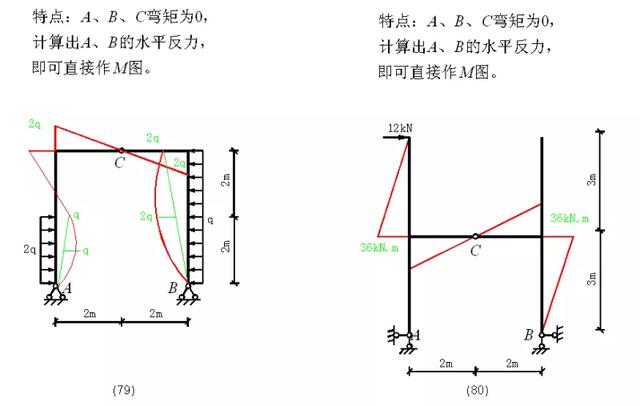

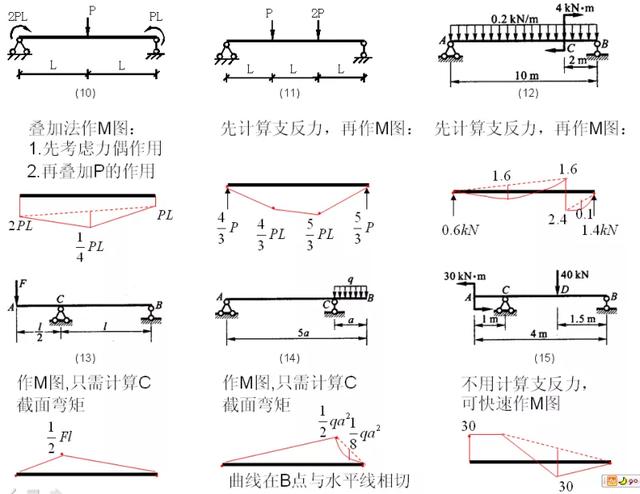

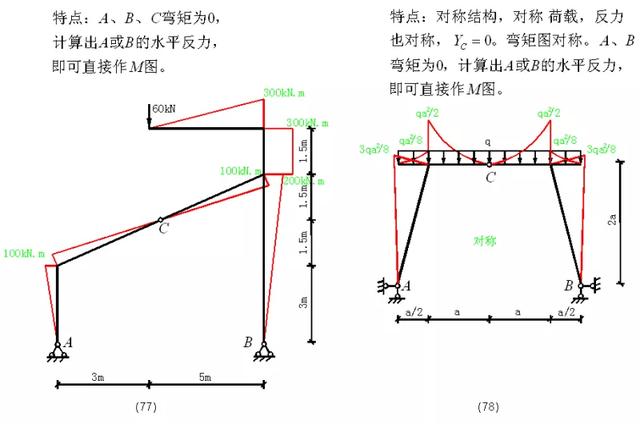

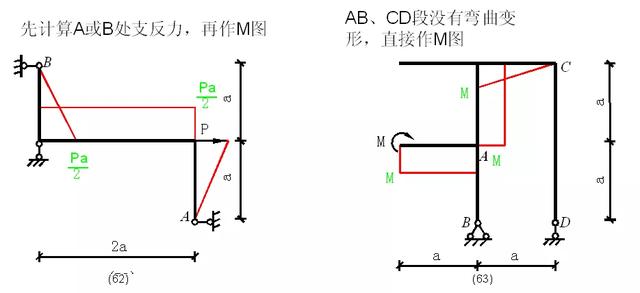

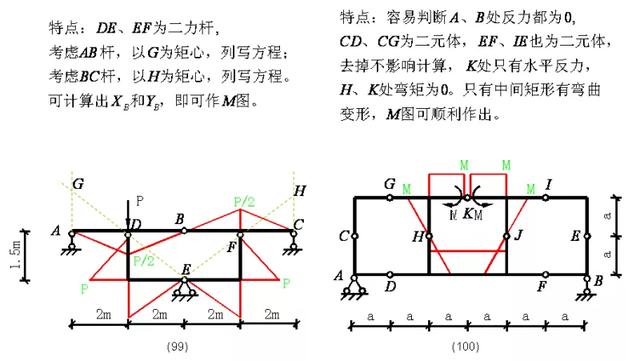

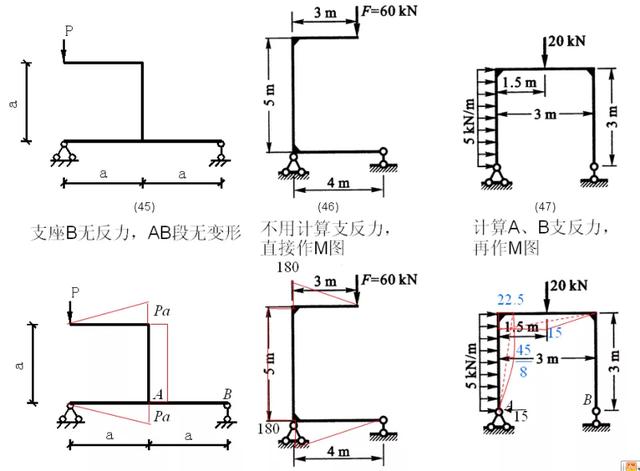

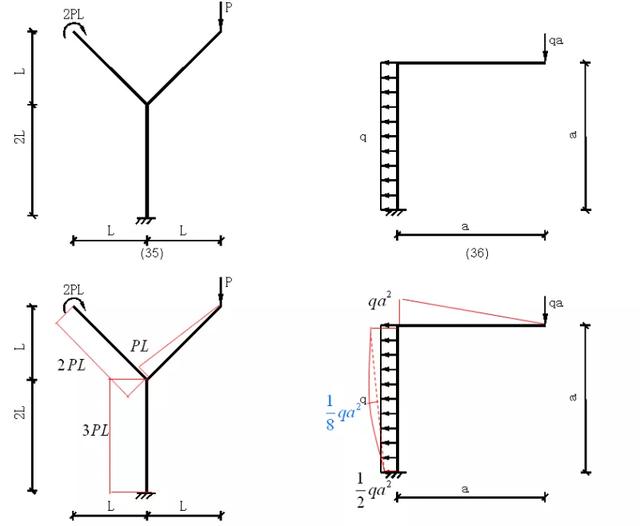

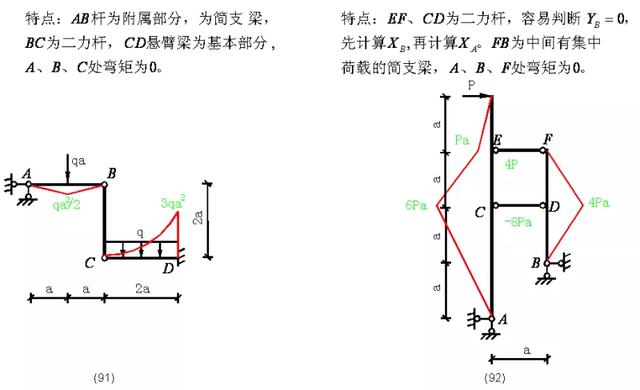

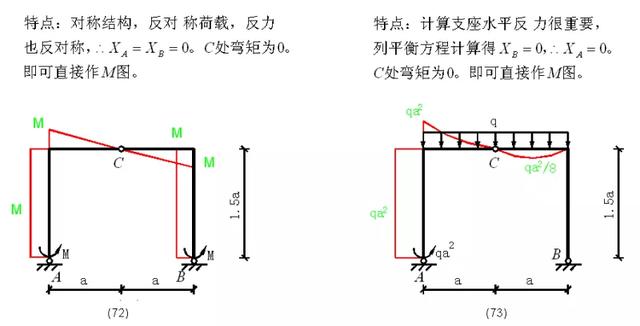

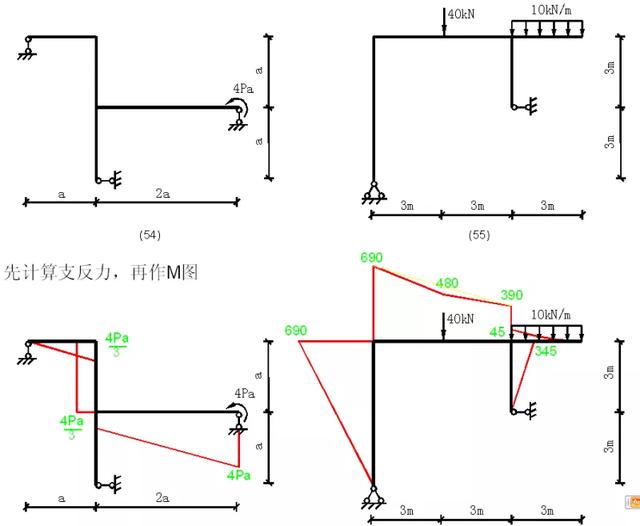

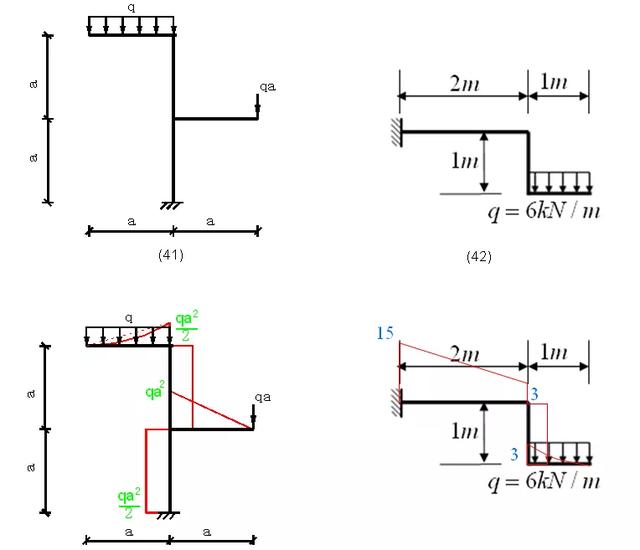

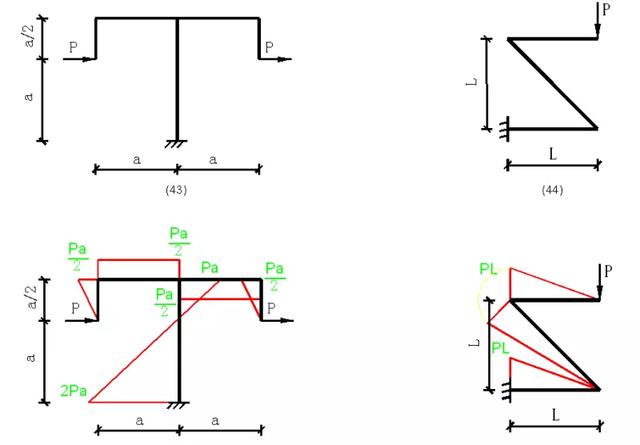

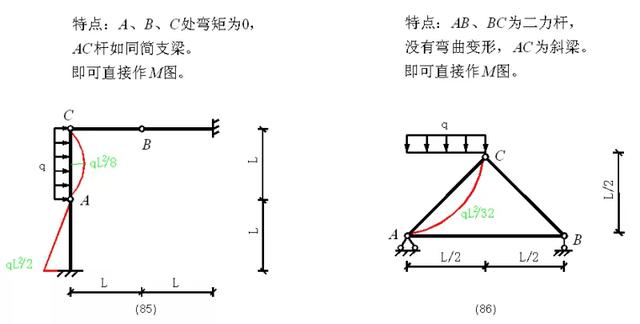

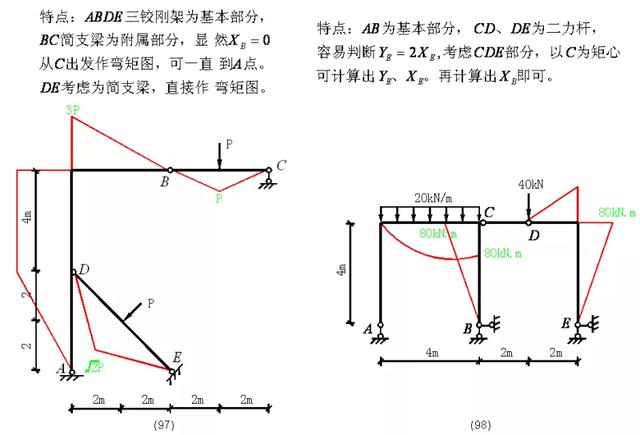

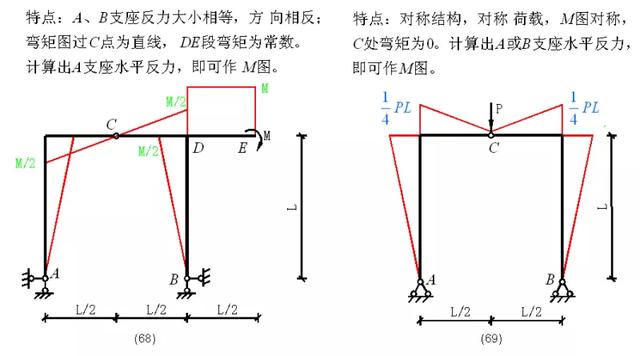

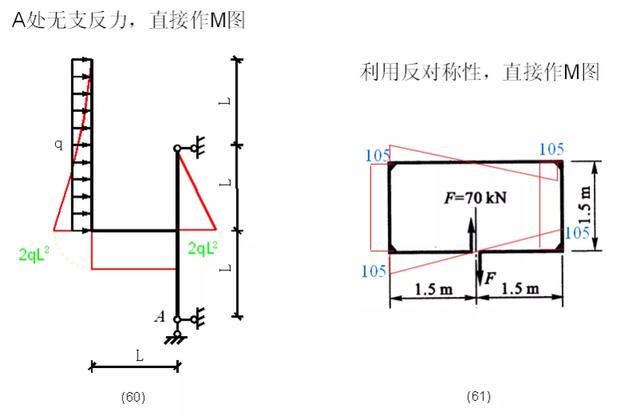

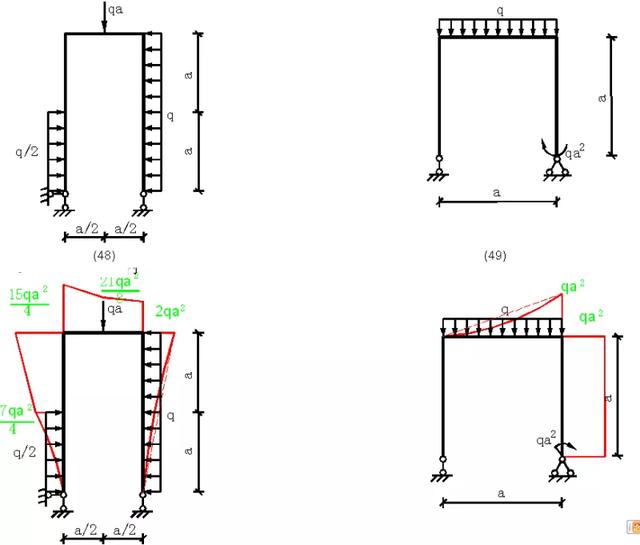

各种结构弯矩图例如下：

（点击图片查看大图）
