盘点管道安装常用的六类支吊架

并附以选用标准供工程朋友们参考

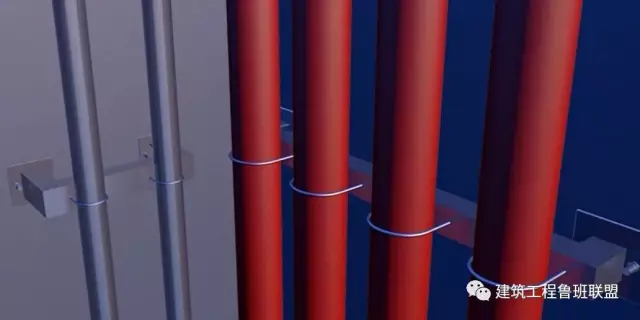

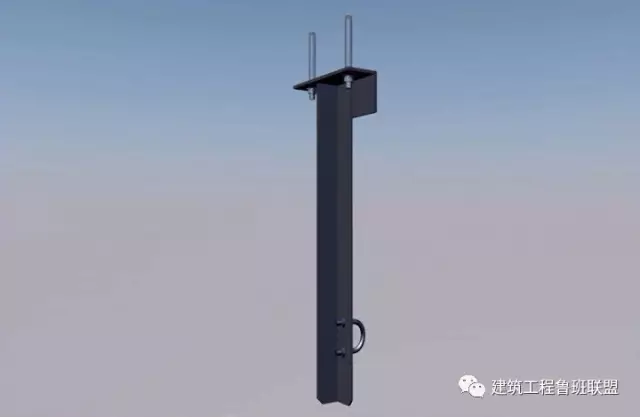

1、单支角钢式支吊架



示例

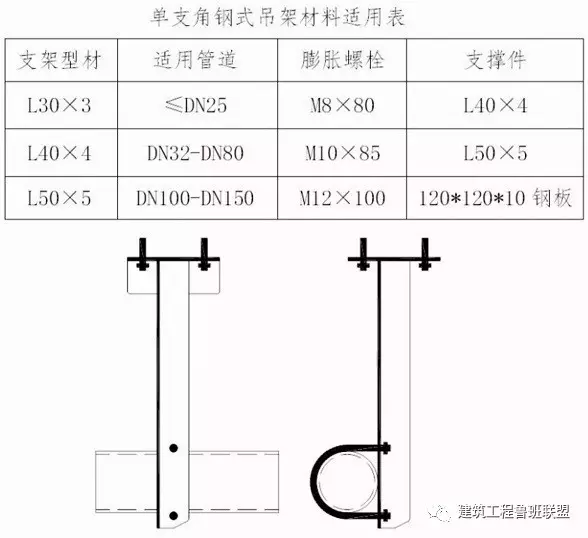

参考标准

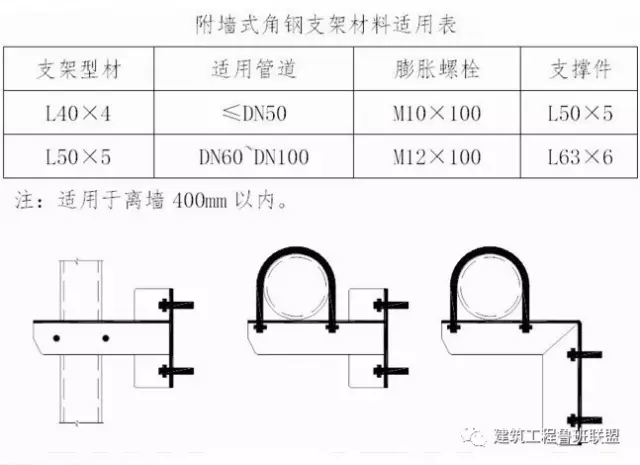

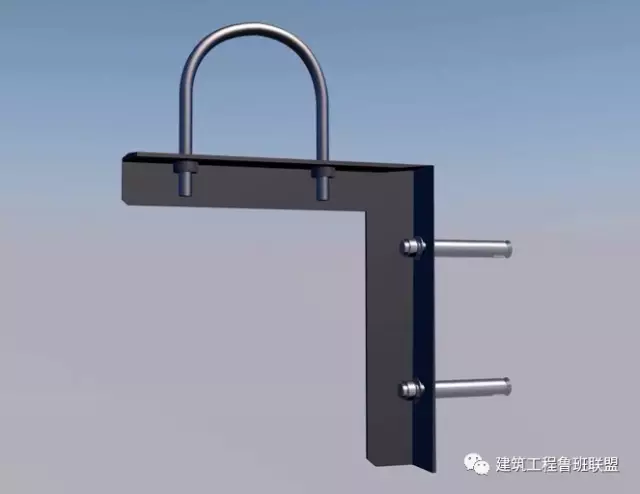

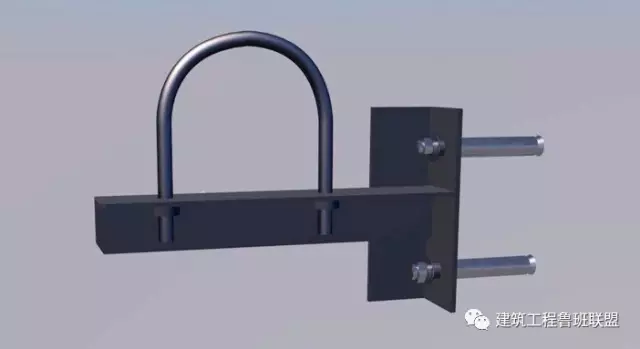

2、附墙式角钢支架




示例



参考标准

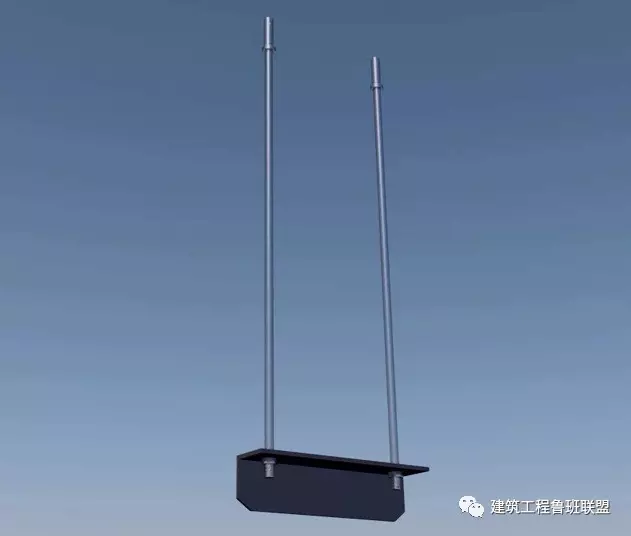

3、吊式角钢龙门支架

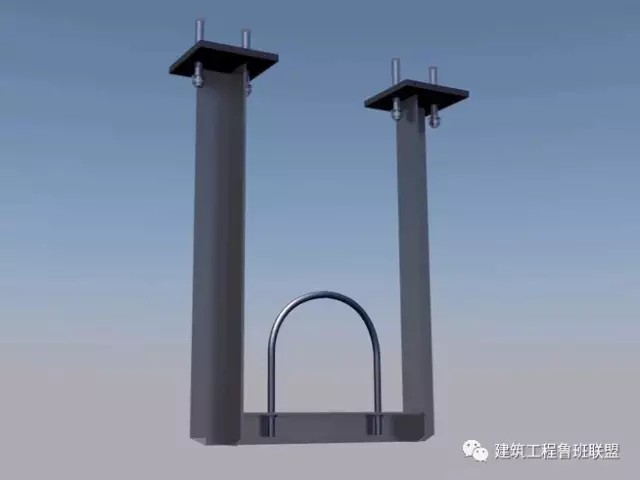

示例

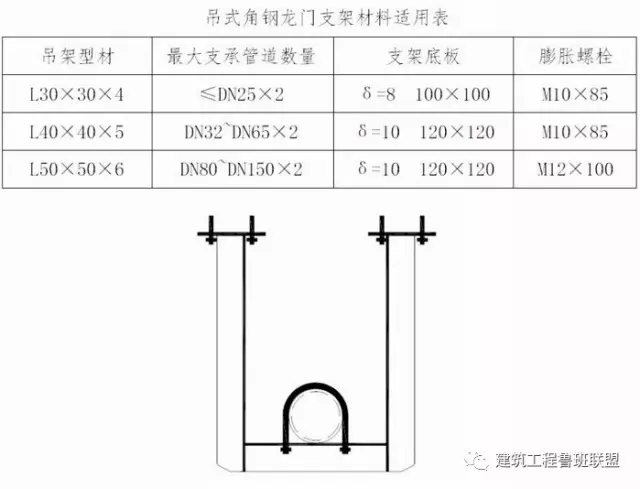

参考标准

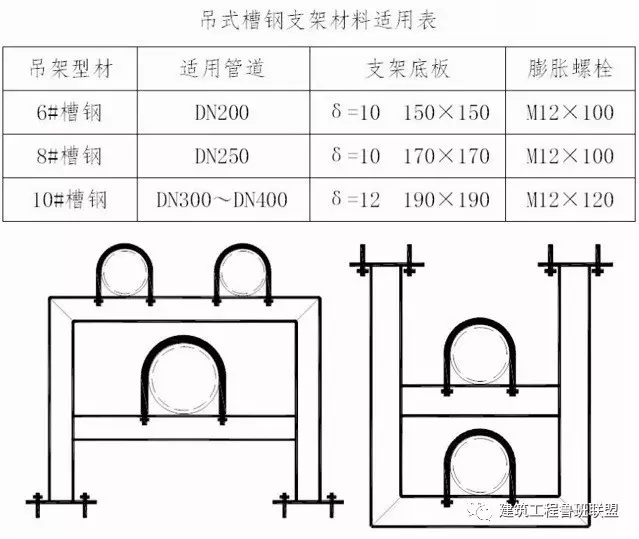

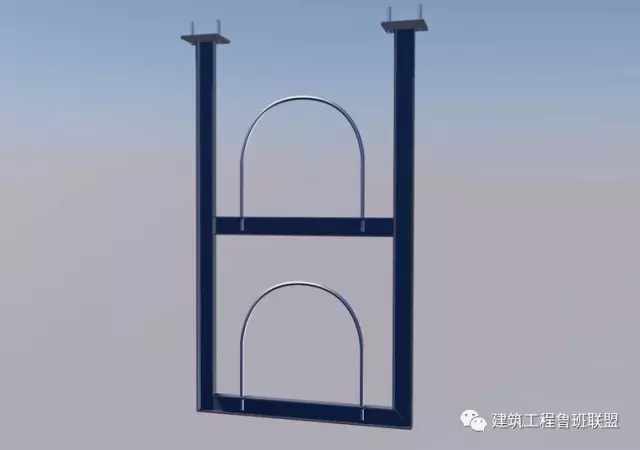

4、吊式槽钢支架



示例



参考标准


5、管道井槽钢综合支架



示例

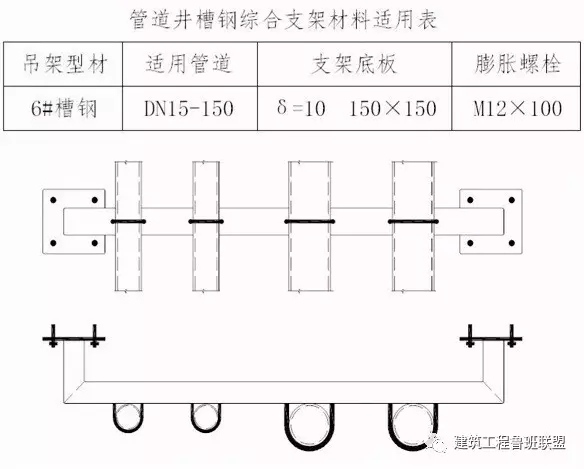

参考标准

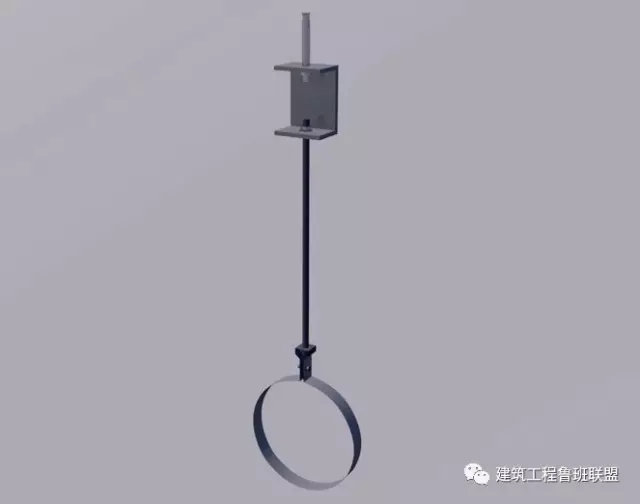

6、通丝吊架




示例

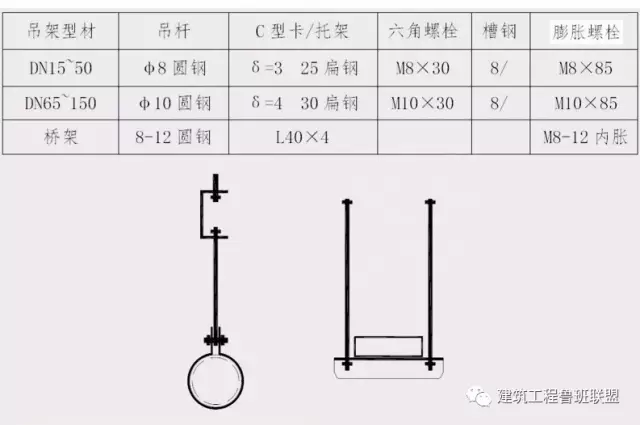

参考标准
