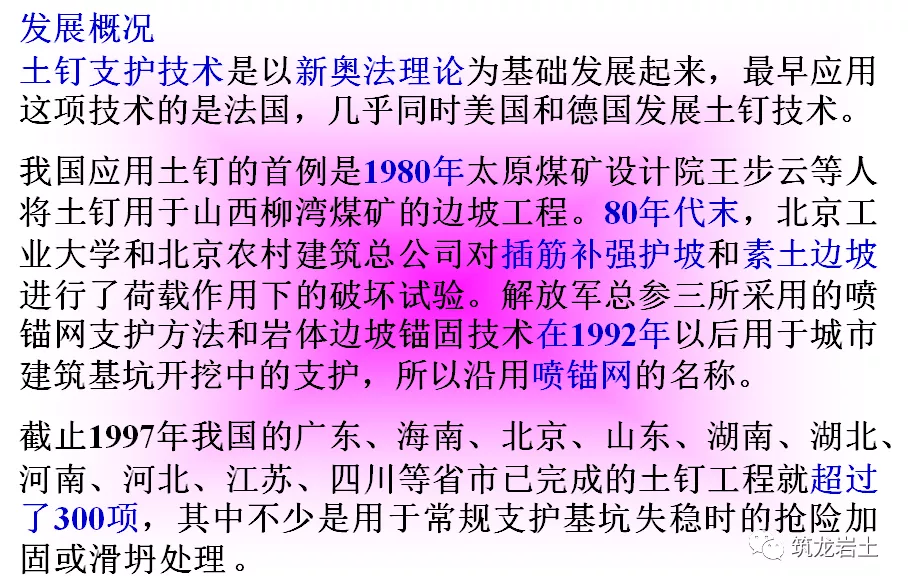

一、概述



概念：土钉支护是由密集的土钉群、被加固的土体、喷射混凝土面层组成，形成一个复合的、能自稳的、类似于重力式挡墙的挡土结构，以此来抵抗墙后传来的土压力和其它作用力，从而使开挖基坑或边坡稳定

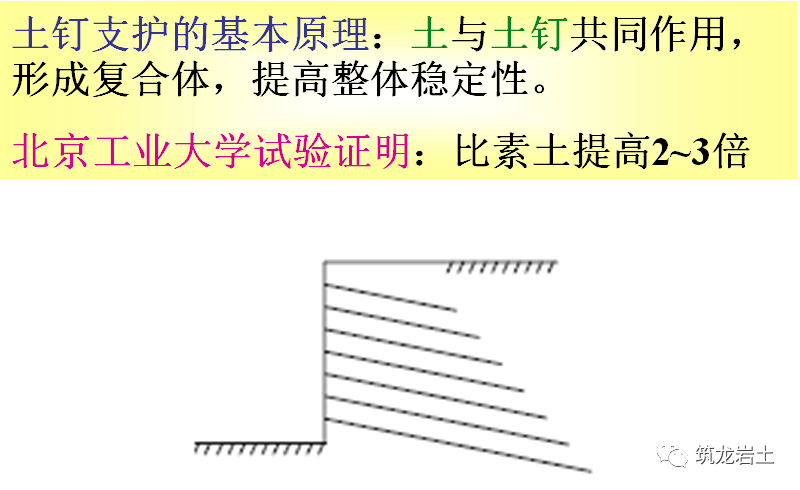

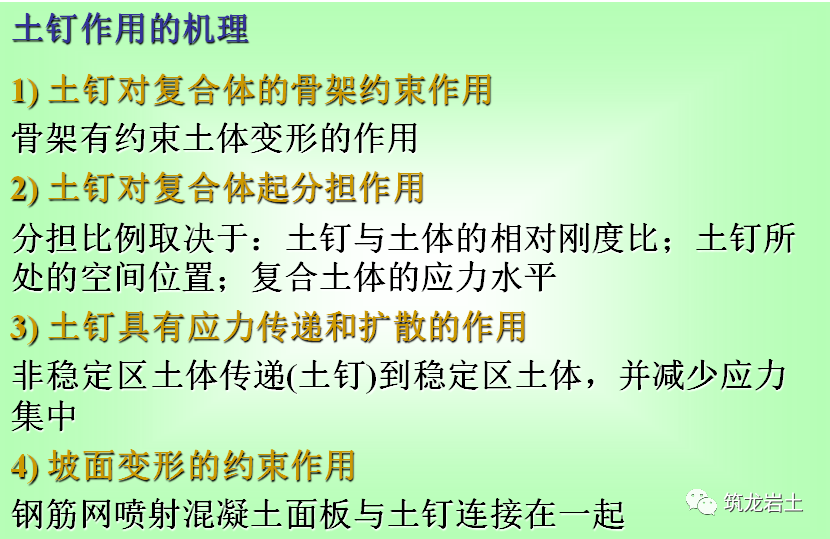

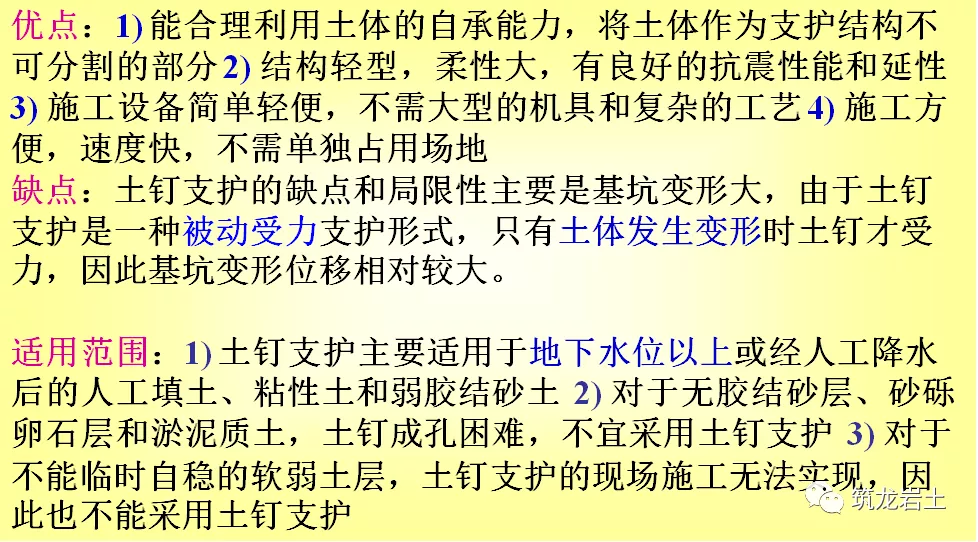

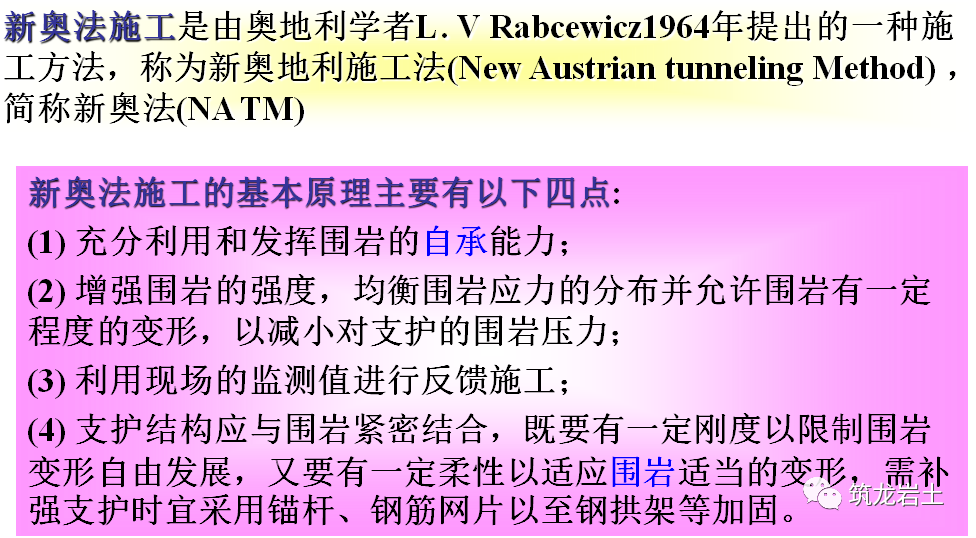

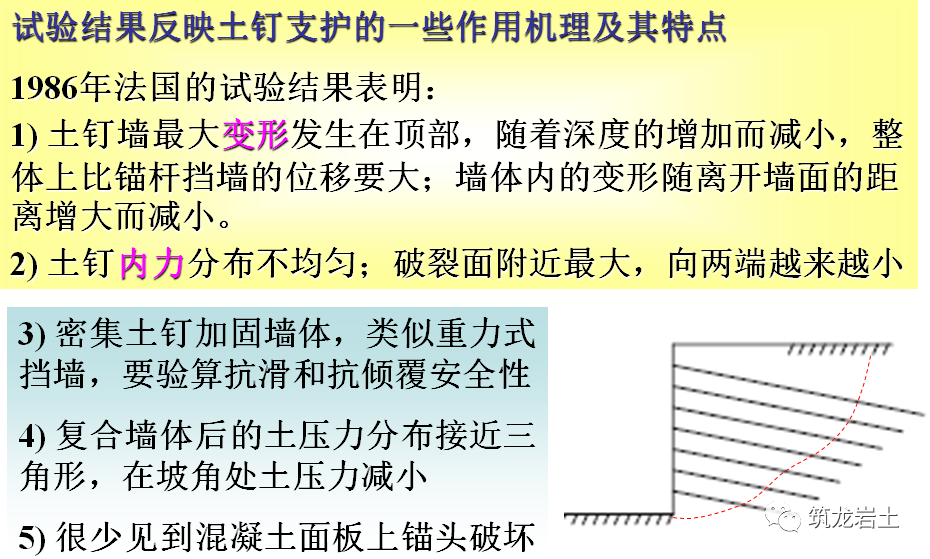

二、土钉支护的基本原理

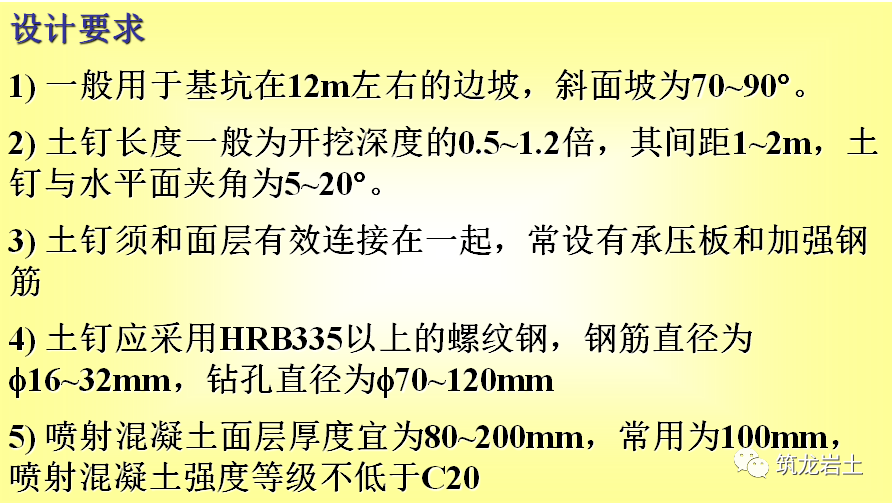

三、土钉喷射混凝土设计

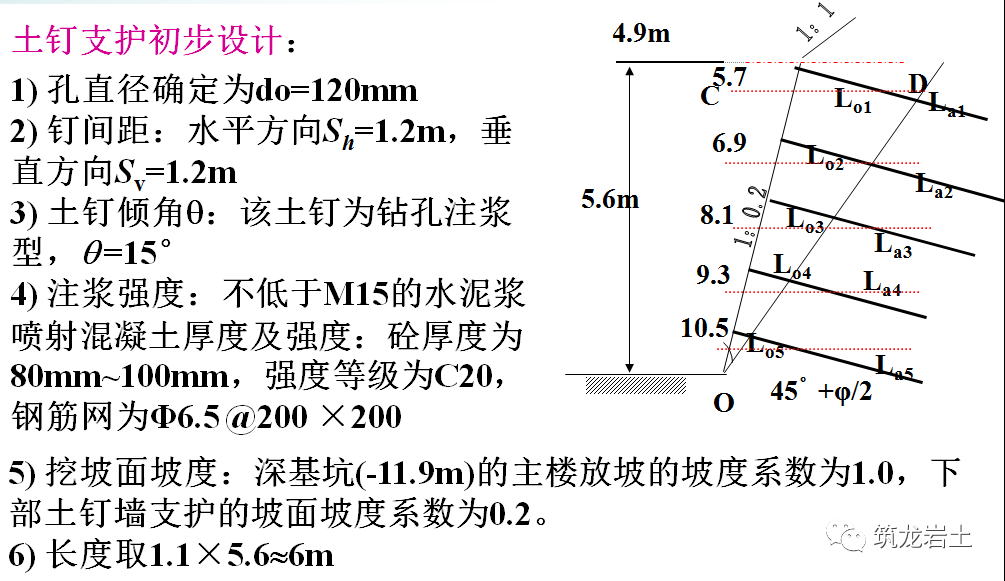

土钉支护的设计内容

1) 确定土钉平面和剖面尺寸，及分段施工高度
2) 确定土钉布置方式和间距

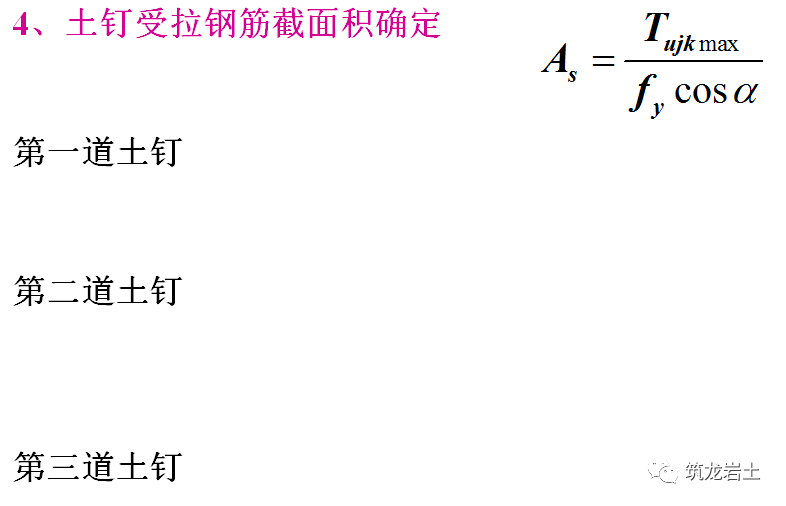

3) 确定土钉的直径、长度、倾角及在空间的方向
4) 确定钢筋类型、直径及构造
5) 注浆方式、浆体强度指标

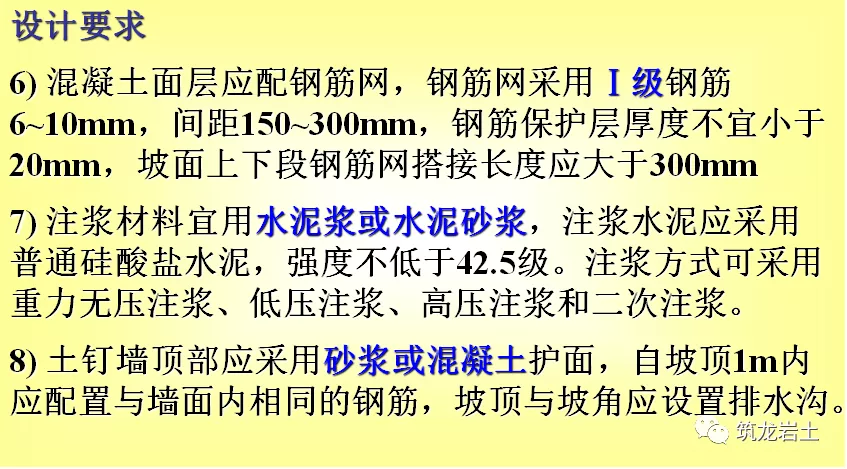

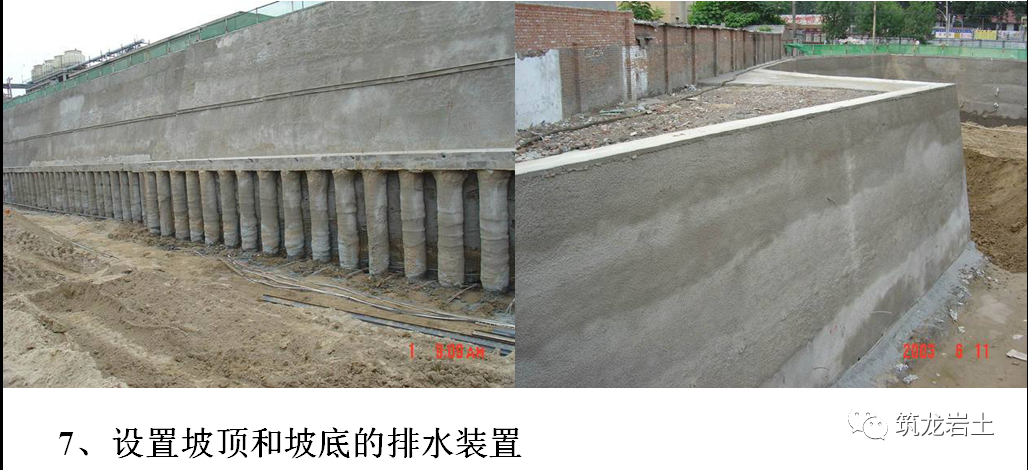

6) 喷射混凝土面层设计及坡顶防护措施

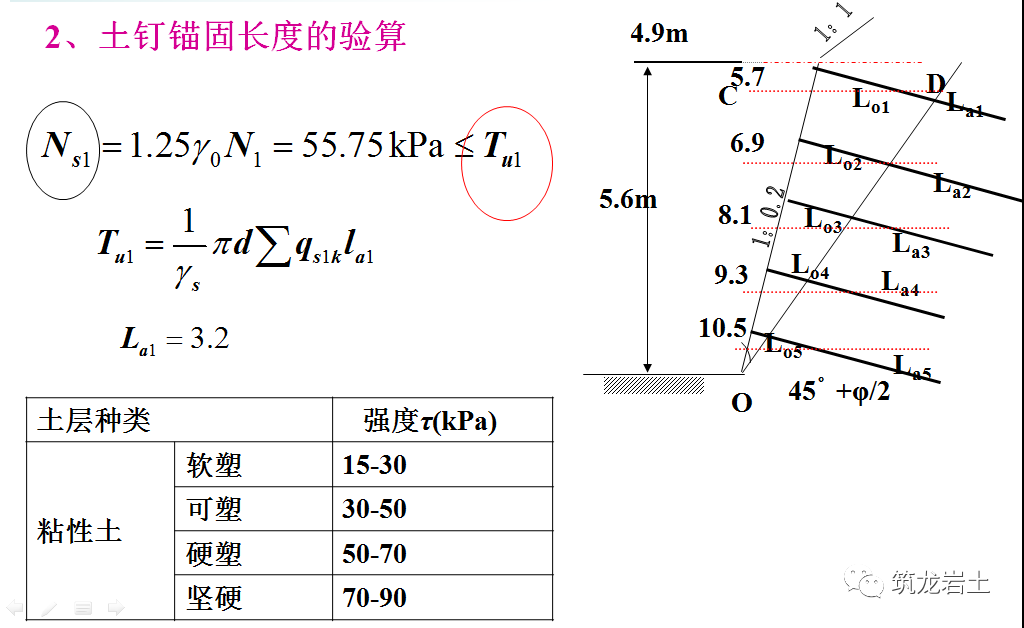

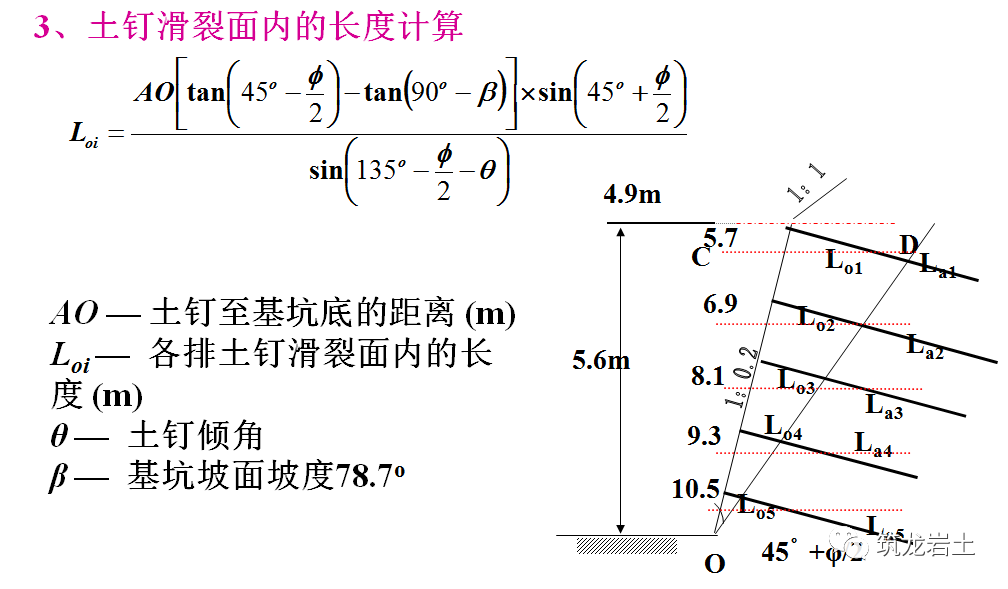

7) 土钉抗拔力验算
8) 整体稳定性分析，变形预测和可靠性分析
9) 施工图设计及说明

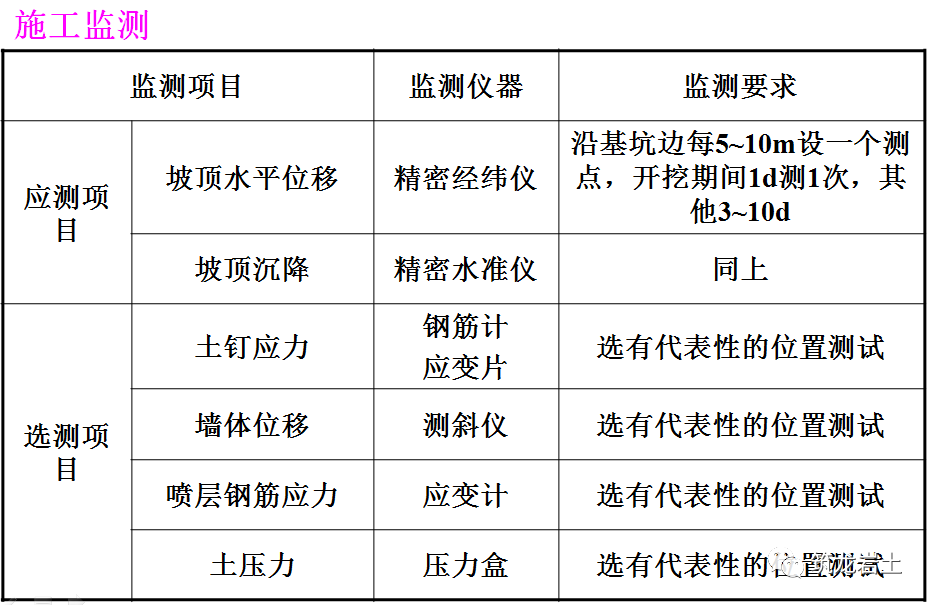

10) 现场监测和质量控制设计

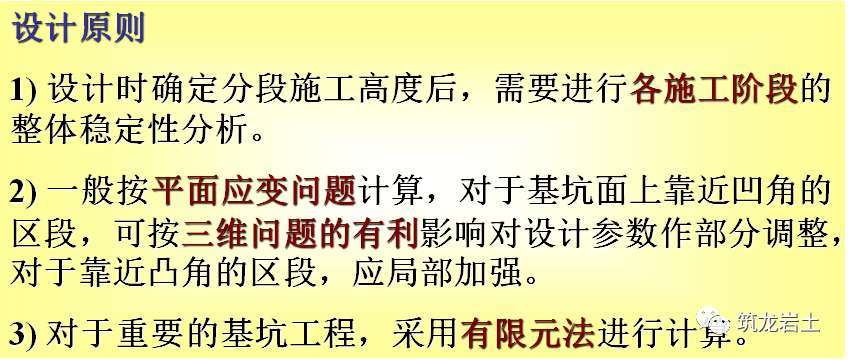

当按设计原则与设计要求完成设计后，需要进行如下的验算：

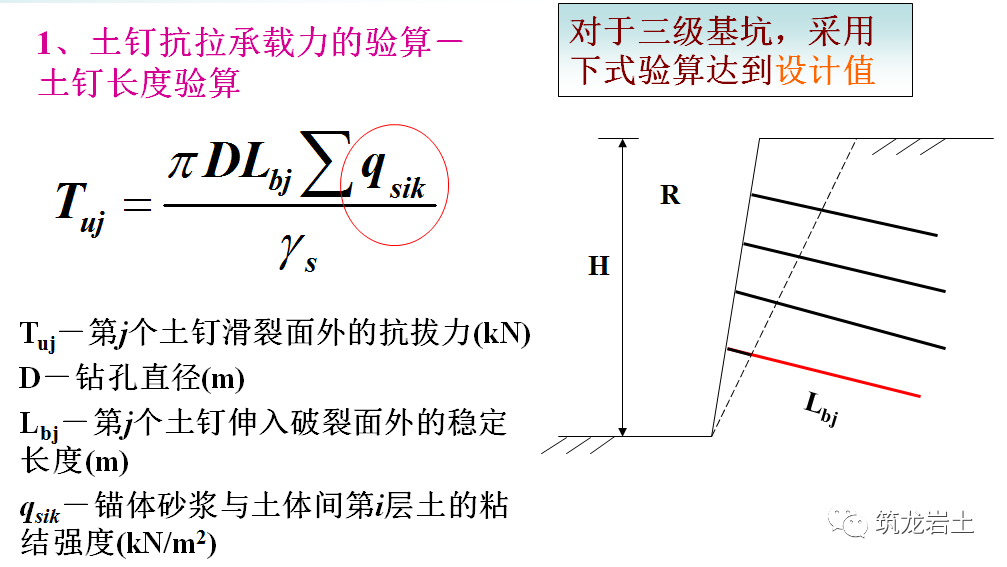

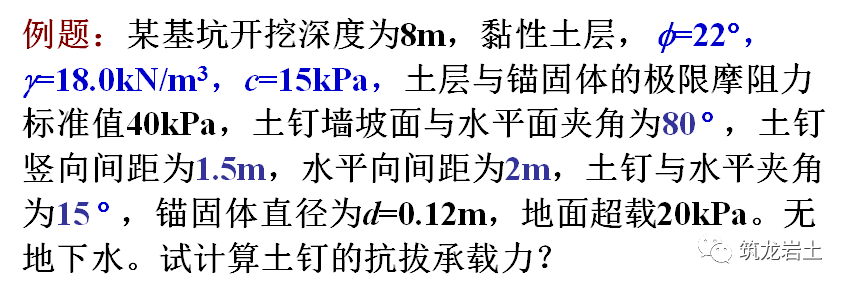

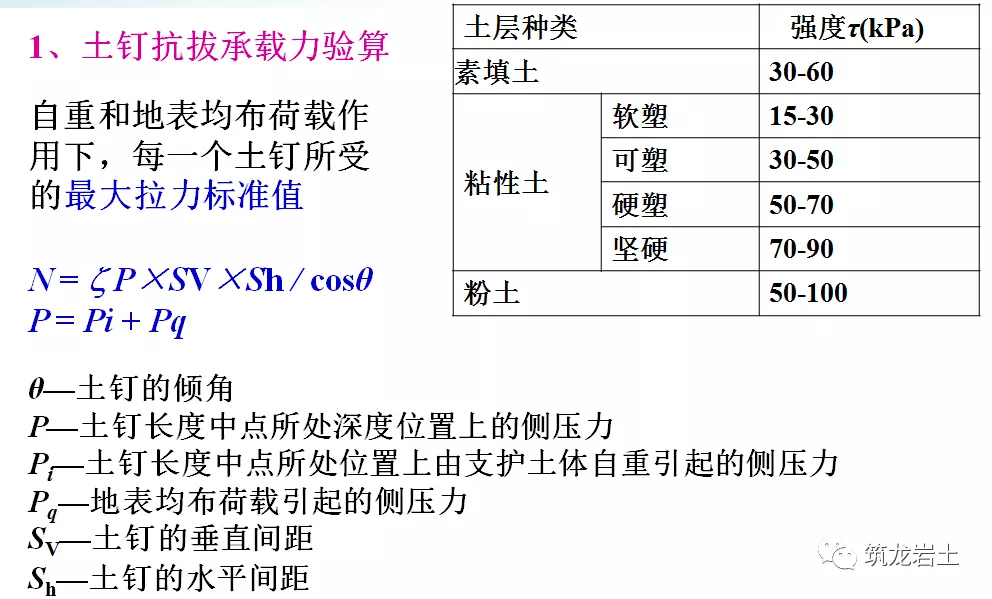

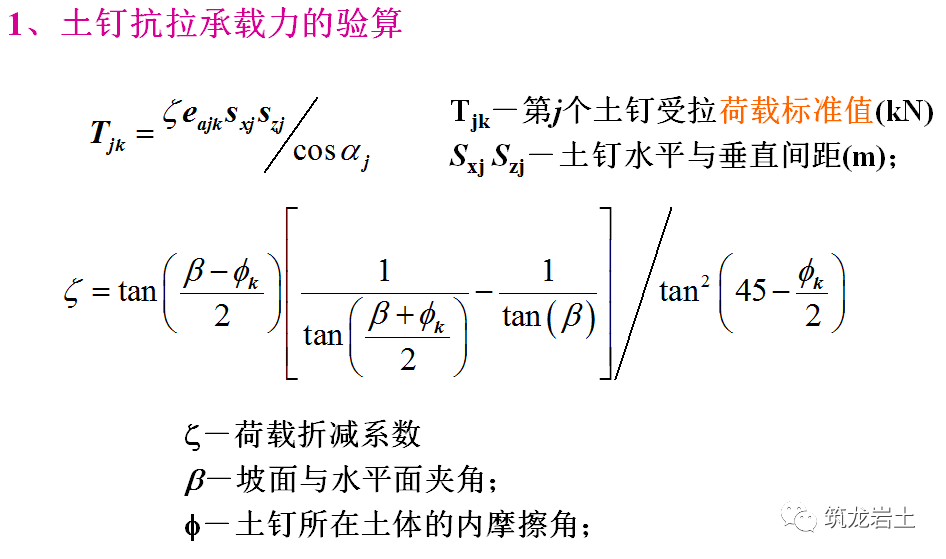

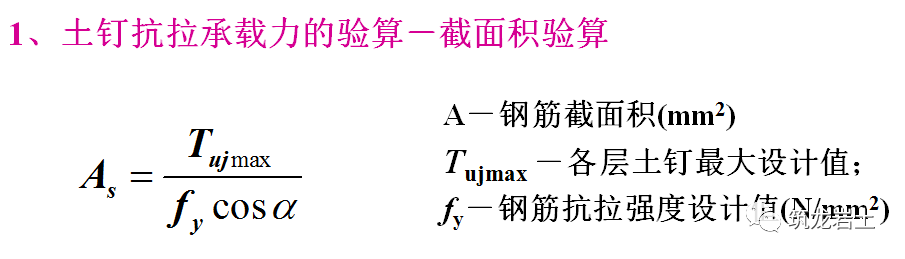

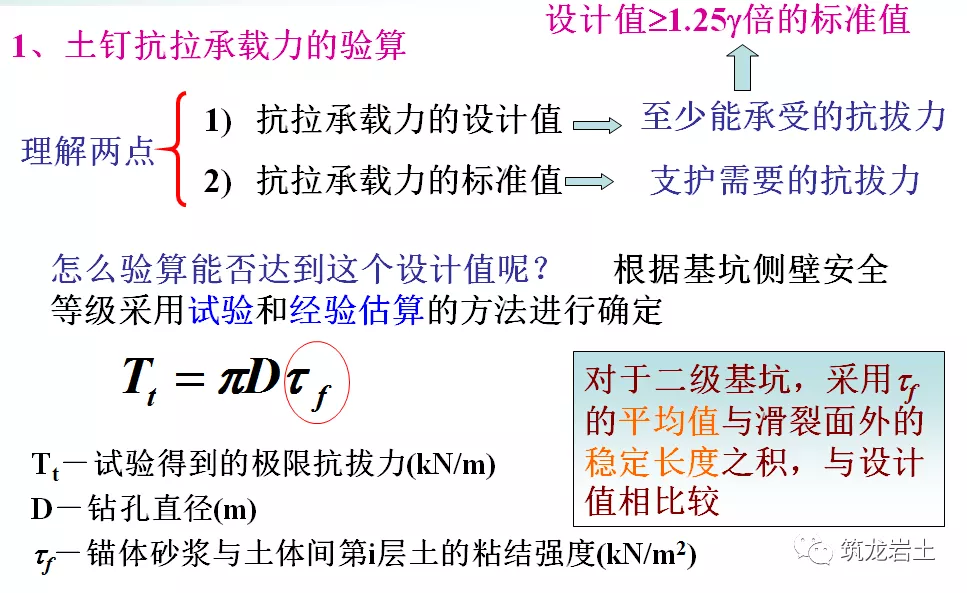

  1. 土钉抗拉承载力的验算

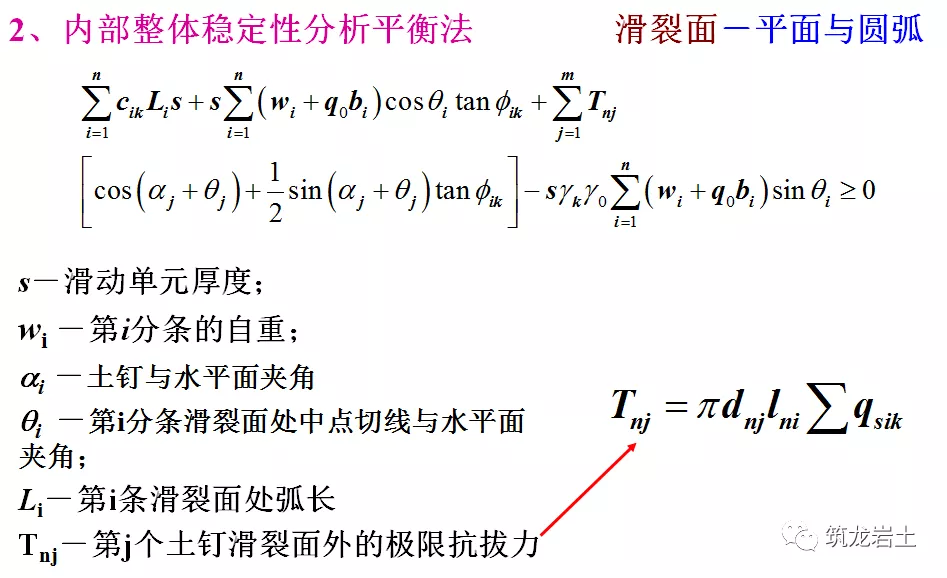

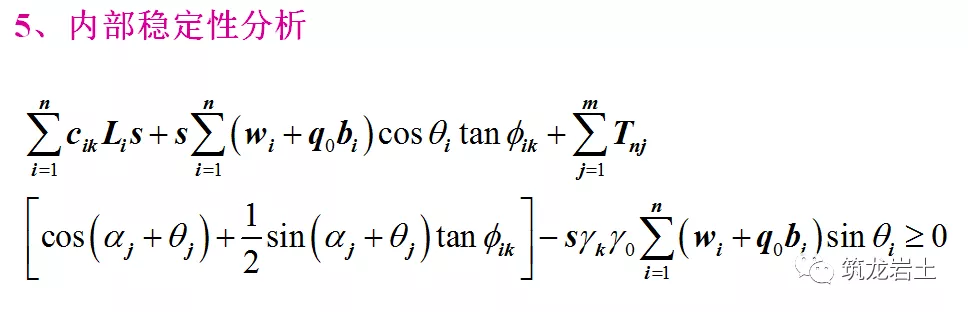

  2. 内部稳定性验算

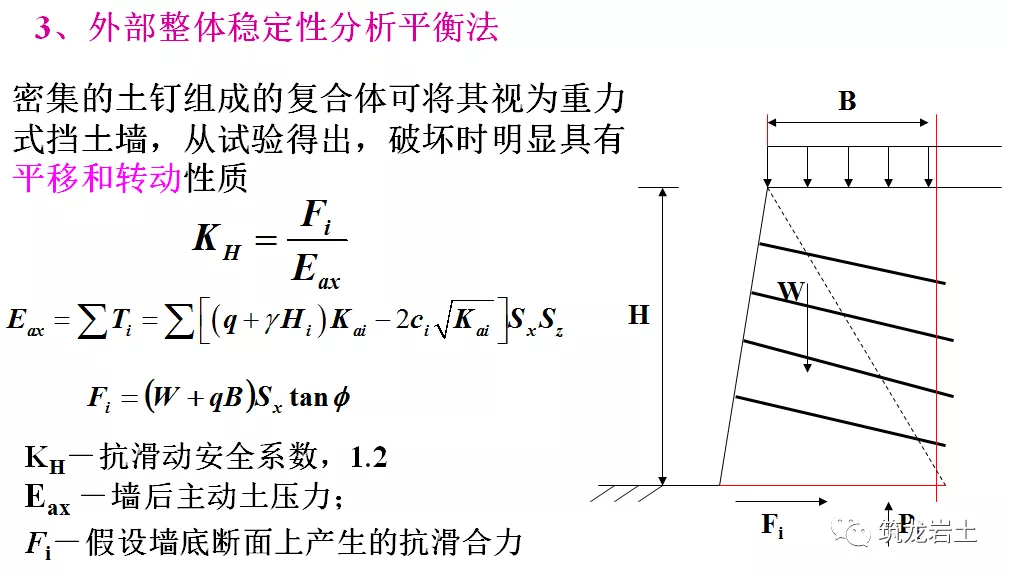

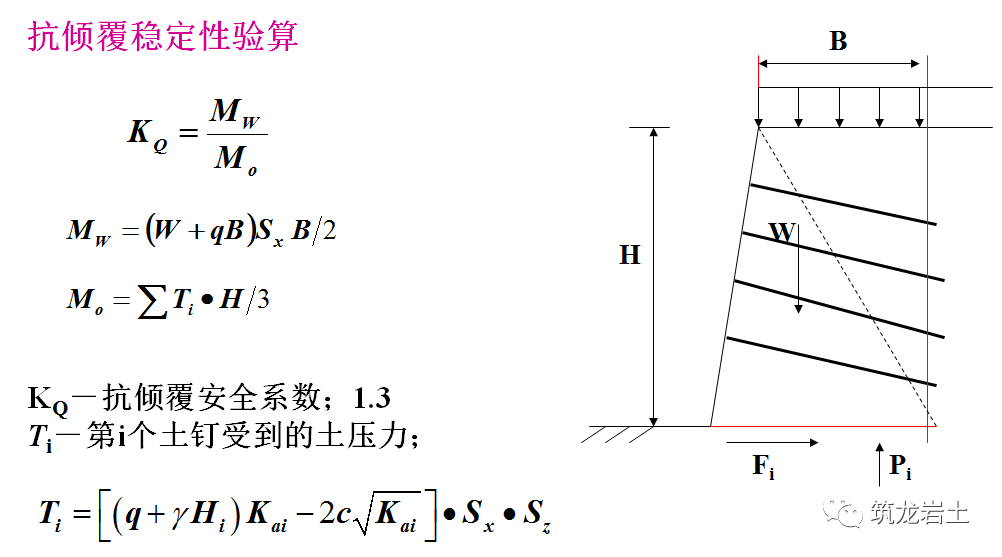

  3. 外部稳定性验算

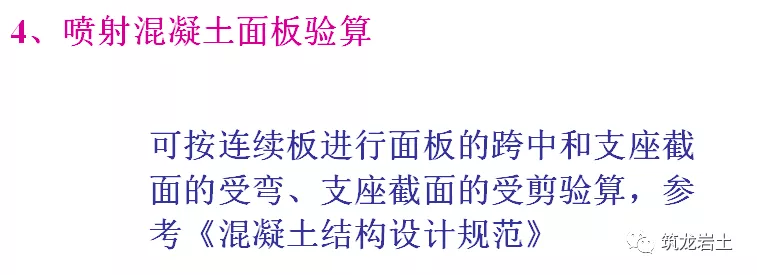

  4. 喷射混凝土面层的验算

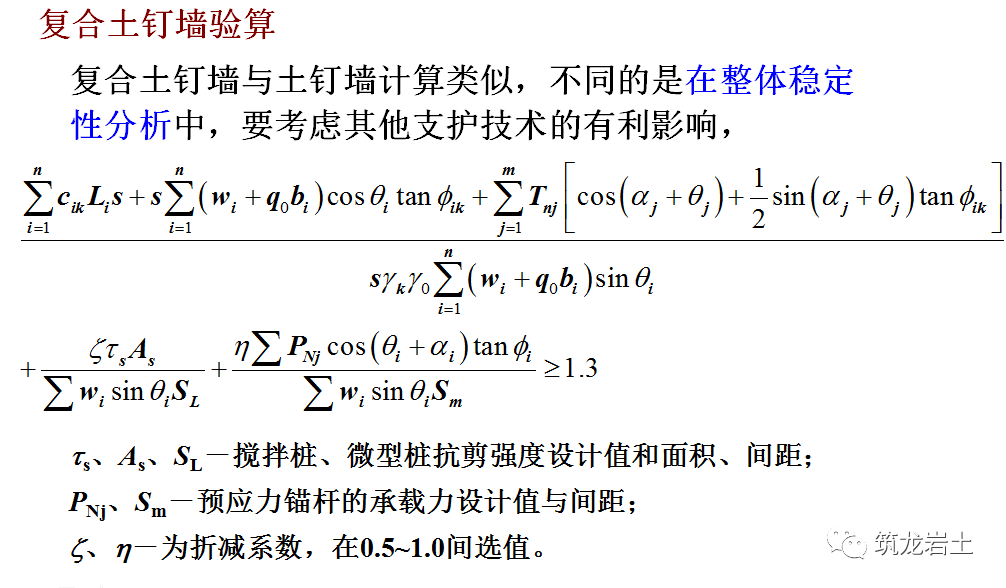

四、复合土钉墙支护



复合土钉墙支护，即是将土钉墙与其他支护技术有机结合的复合支护体系，是一种改进或加强型土钉墙。

常用的复合土钉墙类型：

1、土钉墙＋止水帷幕＋预应力锚杆
2、土钉墙＋预应力锚杆
3、土钉墙＋微型桩＋预应力锚杆
4、土钉墙＋微型桩＋止水帷幕＋预应力锚杆


构造要求

1) 除使用钻孔注浆的土钉外，常常使用新型预应力土钉、二次注浆土钉等
2) 复合土钉墙中锚杆的抗拉荷载不宜过大，一般小于300kN，面层上锚杆位置一般设置连梁。
3) 复合土钉墙的水泥强度一般要求较高
4) 微型桩一般使用100~300mm的钻孔灌注桩、钢管桩、型钢桩等，常嵌入坑底以下2~3m处。

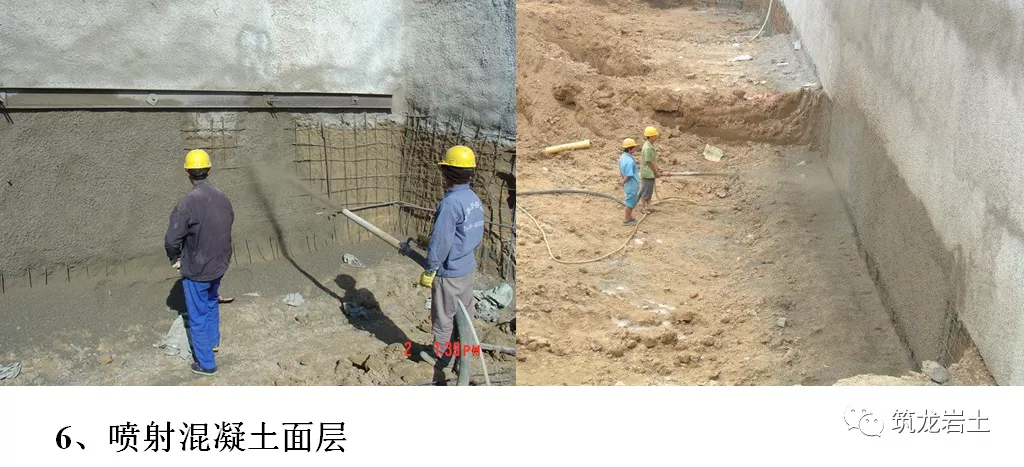

五、土钉支护施工

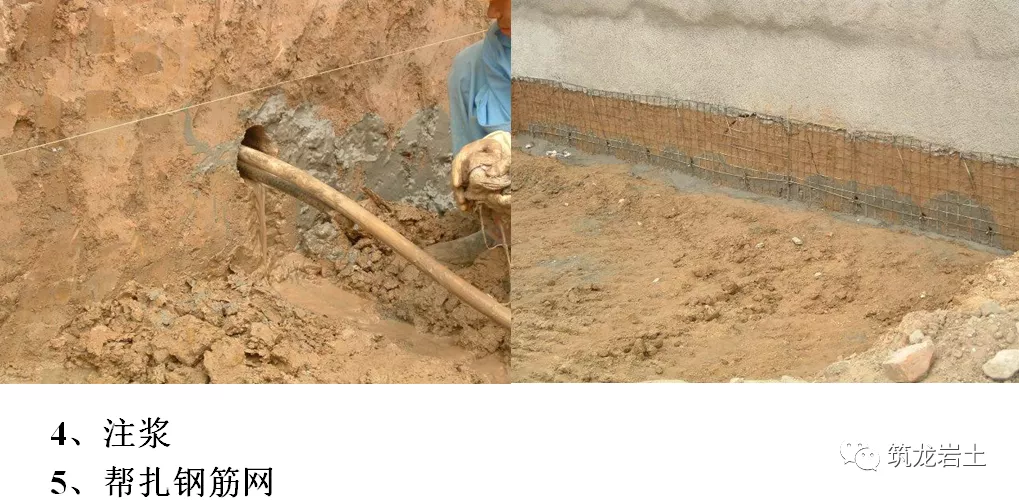

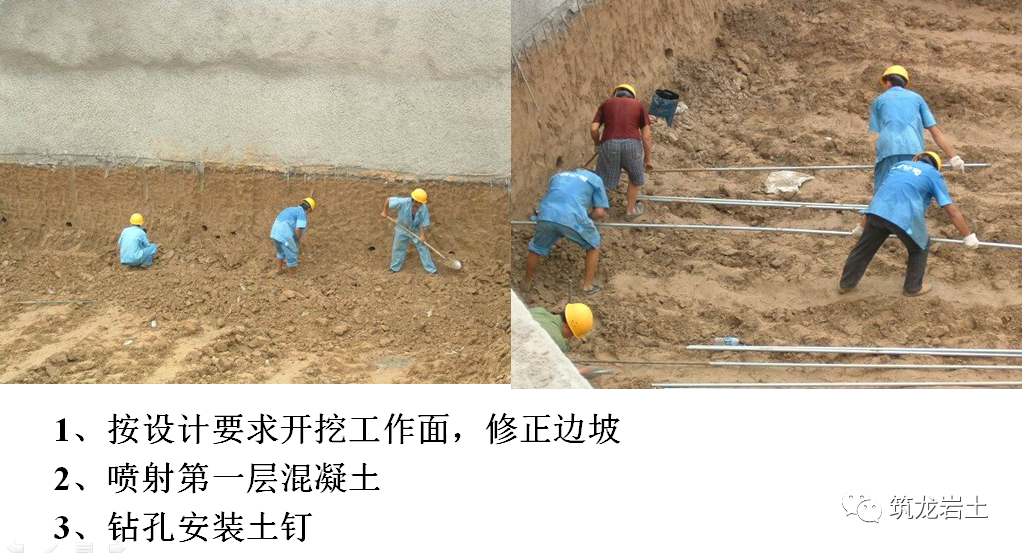

工艺流程

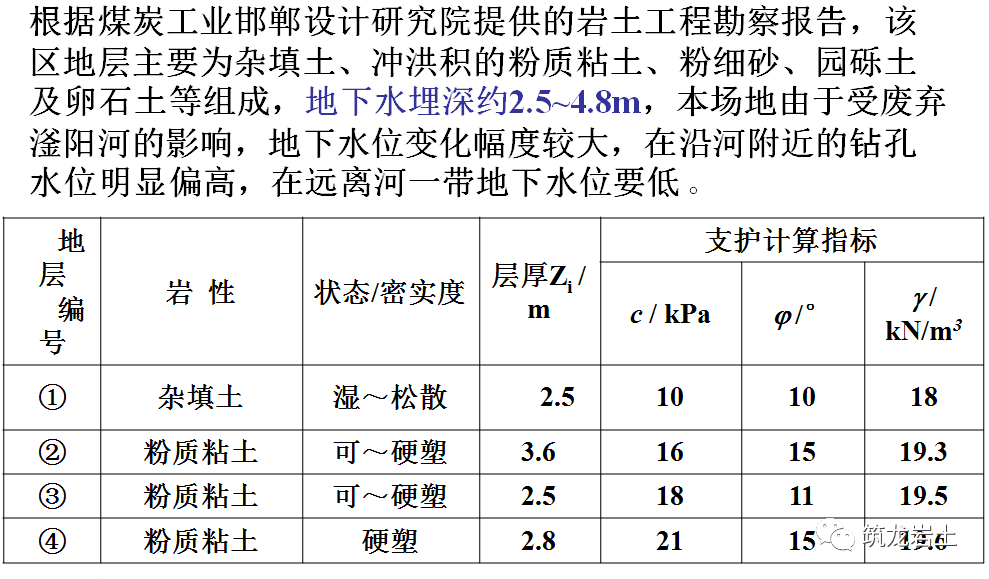

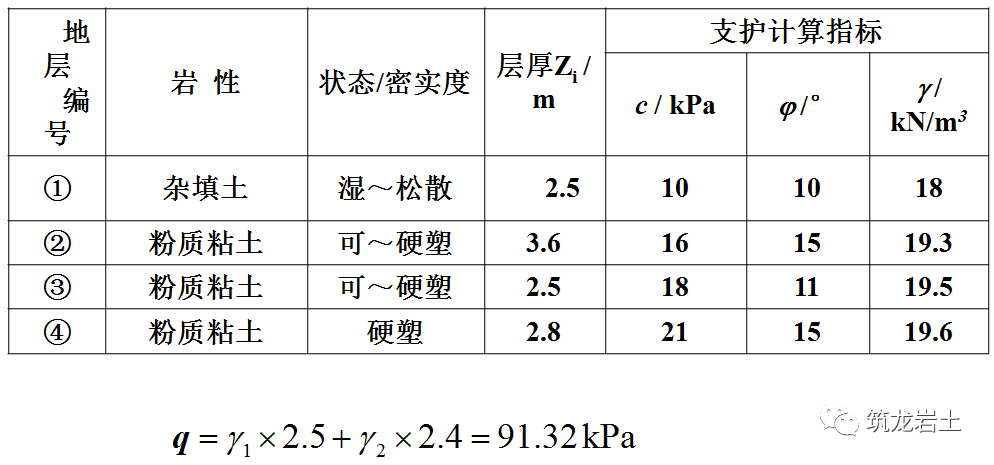

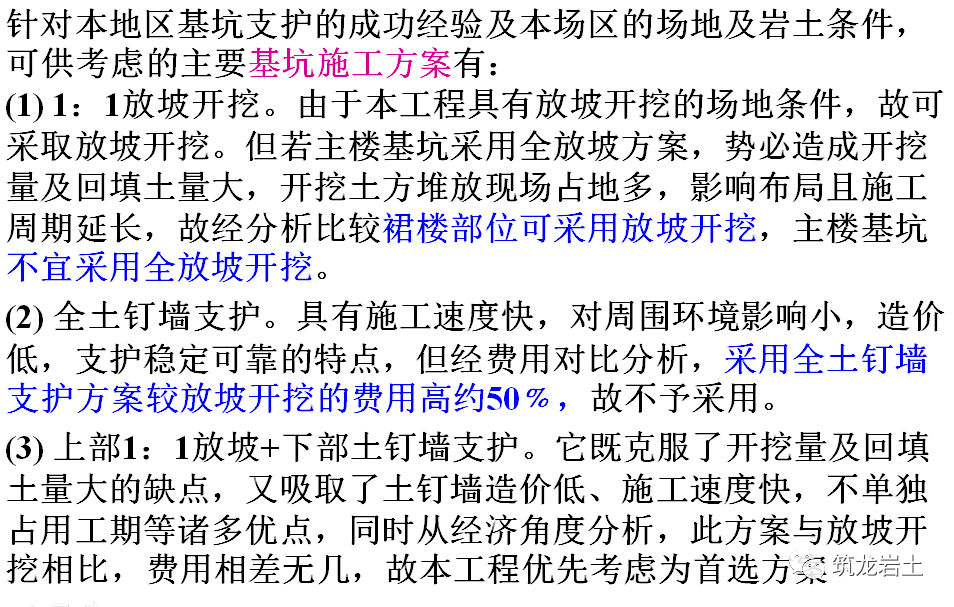

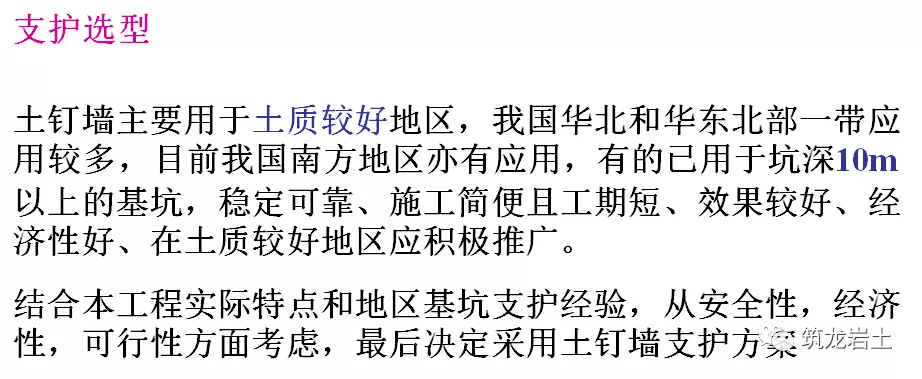

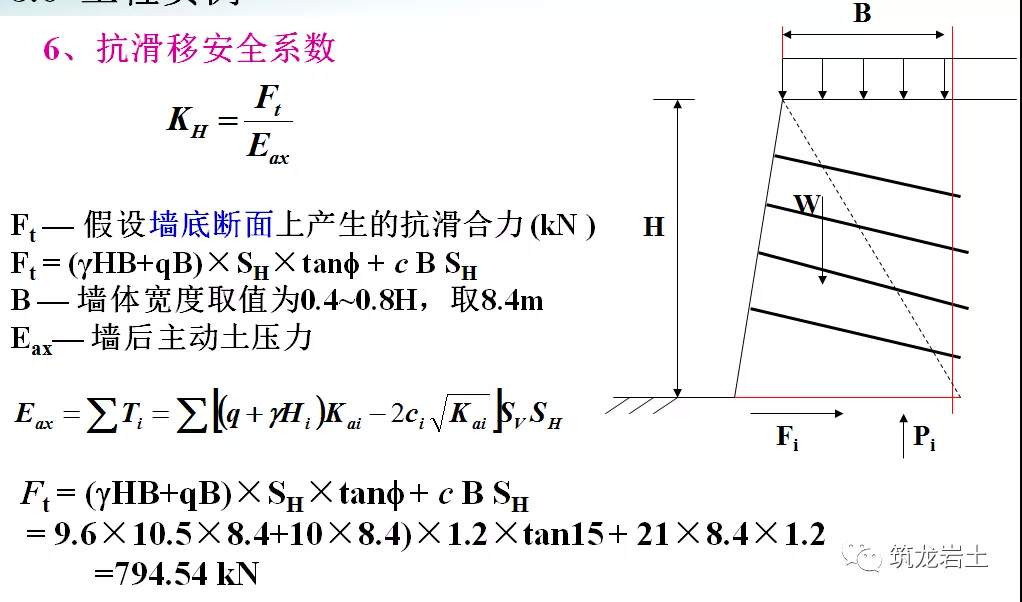

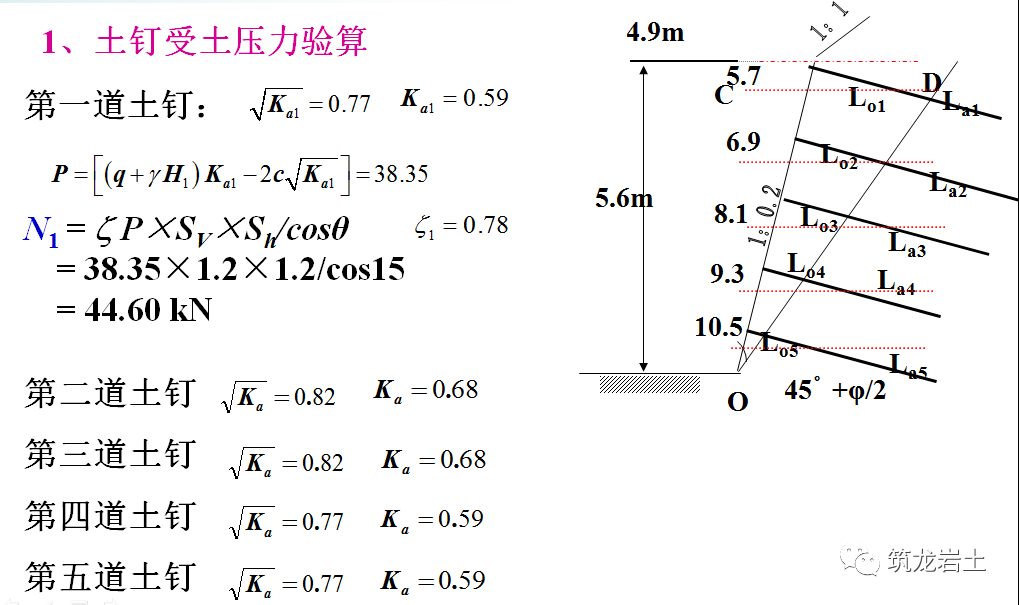

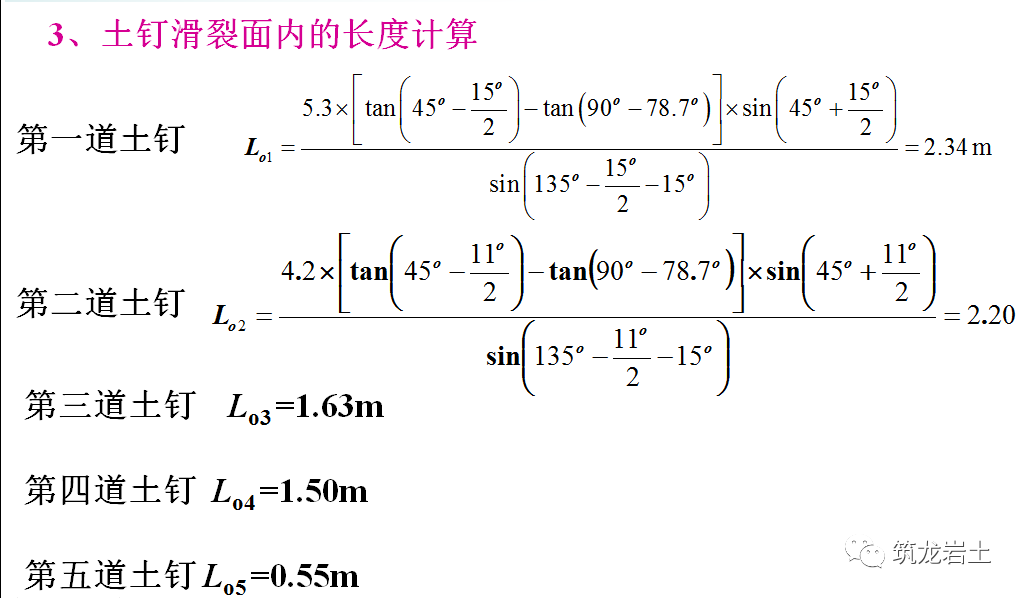

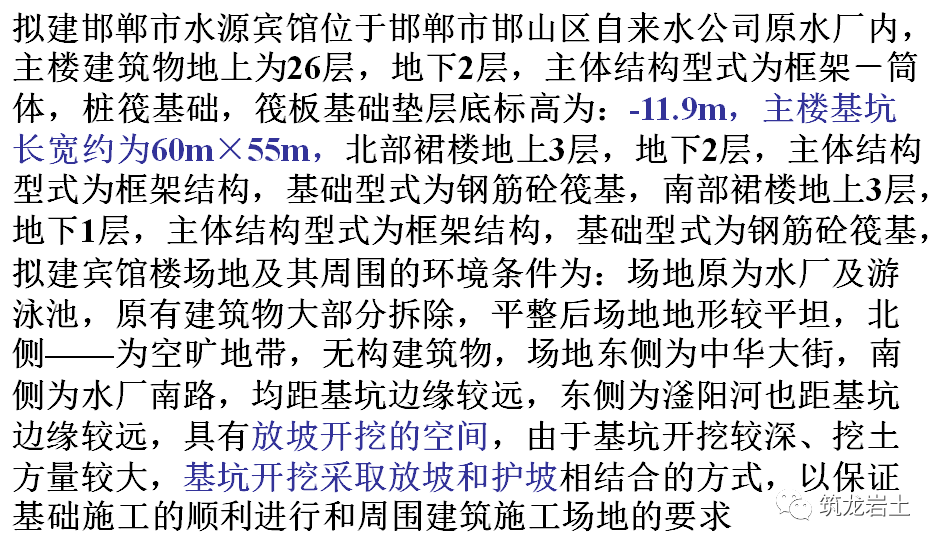

六、工程实例
