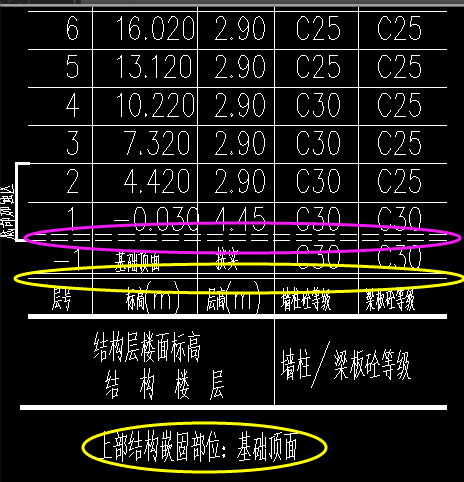

算客工场询匠团队年初接到一个商业项目，框架结构，包括办公楼、商铺、农贸市场、酒店等多种业态。在检查算客们提交的土建模型成果文件时，发现农贸市场的柱钢筋计算有误，按平法要求调整后，柱钢筋增加2吨左右。是什么原因导致柱钢筋少计算2吨呢？秘密就藏在下图的楼层表中。

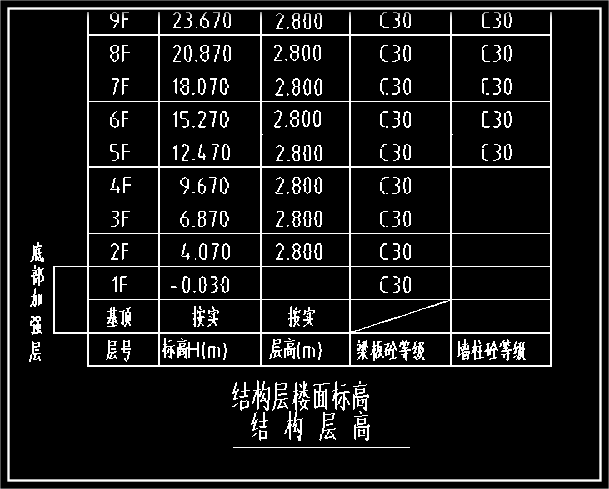

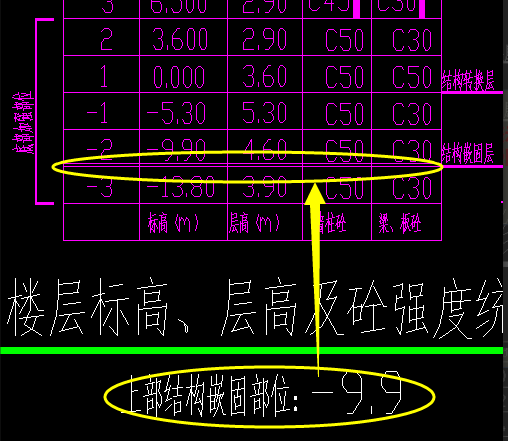

注意到楼层表中嵌固端和注释第2条“上部结构嵌固部位标高”了吗？就是这个嵌固部位未设置正确导致的。究竟什么是嵌固部位，嵌固部位对柱钢筋又有哪些影响呢？询匠团队和您一起研究下这个问题。

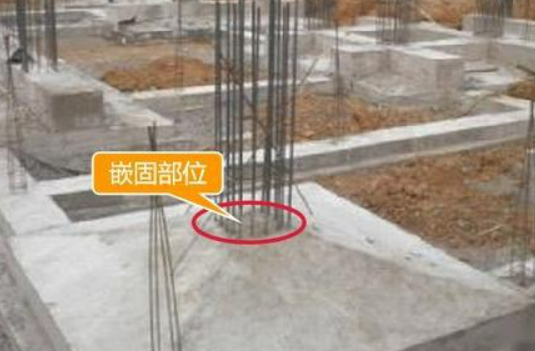

嵌固部位就是嵌固端，也就是我们常说的固定端，是不允许在此位置有位移的。柱子插在基础上，基础顶面是嵌固部位；房子的地上部分嵌固在地下室顶板，地下室就是房子上部结构嵌固部位。具体哪个位置是嵌固部位，设计人员会在层高表中标注出来。

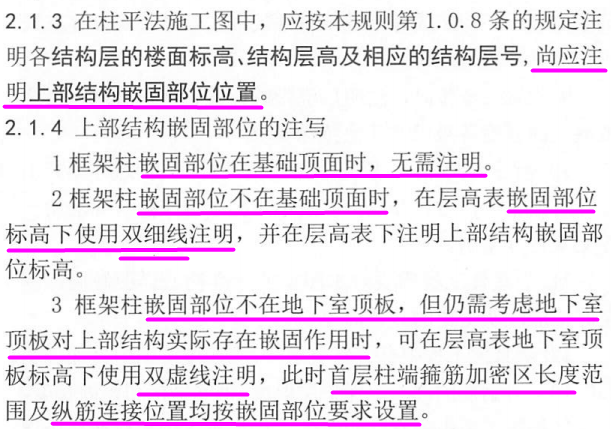

16G101-1 P8页对框架柱嵌固部位有明确说明，如下图所示：
3、即有嵌固部位，又起到嵌固作用时，双细线表示嵌固部位，双虚线表示嵌固作用。
序号 |
图纸标注 |
嵌固部位标注位置 |
嵌固部位数量 |
1 |
楼层表中无任何标注及说明 |
基础顶面 |
1个 |
2 |
只标注一个双细线 |
双细线下的标高位置 |
1个 |
3 |
只标注一个双虚线 |
地下室顶板/基础顶面 |
2个 |
4 |
既标注双细线又标注双虚线 |
地下室顶板/双细线的位置 |
2个 |

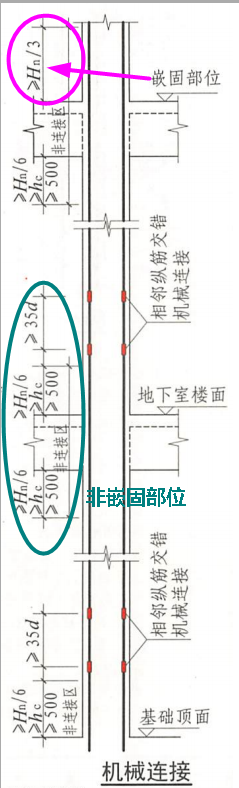

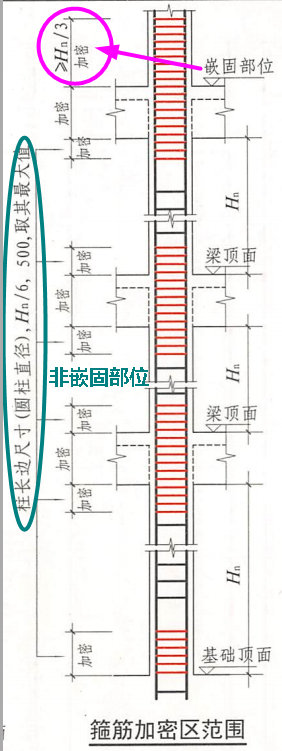

16G101-1 P64地下室KZ纵筋连接构造及箍筋加密范围用于嵌固部位不在基础顶面情况下地下室部分的柱，如下图所示：非嵌固部位的箍筋加密范围、纵筋露出长度均为max（柱长边尺寸，净高/6，500），而嵌固部位均为净高/3。

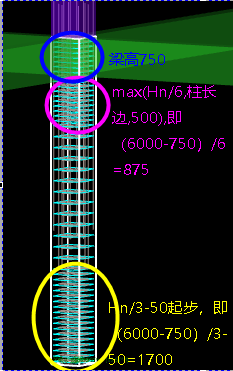

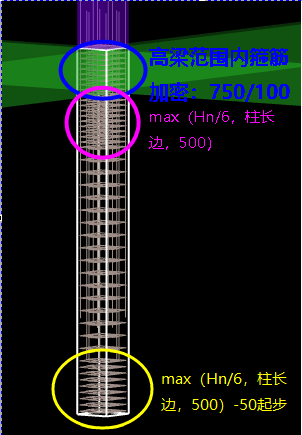

首层层高6000m，本层梁高750mm，柱截面：600*600，柱箍筋信息：C8@100/200；上层层高4300mm，上层梁高800mm1、首层底部为嵌固部位时柱箍筋根数与纵筋长度的计算：箍筋根数：875/100+1+1700/100+1+750/100+2625/200-1=49根
纵筋长度=6000-1750+max(3500/6,600,500)=4850其中1750为下层柱在本层的露出长度，Hn/3，即（6000-750）/3；max(3500/6,600,500)为本层柱在上层的露出长度2、首层底部为非嵌固部位时，柱箍筋根数与纵筋长度的计算：箍筋根数：875/100+1+825/100+1+750/100+3500/20)-1=45根
纵筋长度=6000-875+max(3500/6,600,500)=5725
其中875为下层柱在本层的露出长度，max(3500/6,600,500)为本层柱在上层的露出长度
嵌固部位在软件里如何调整

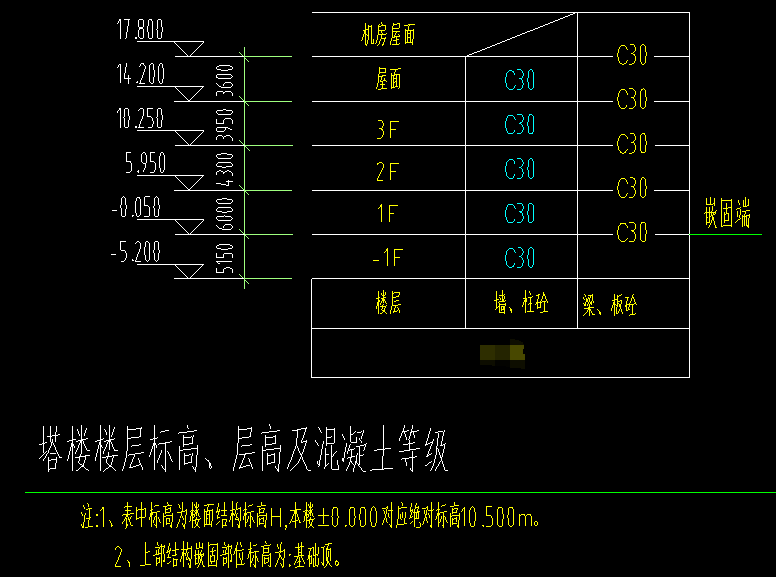

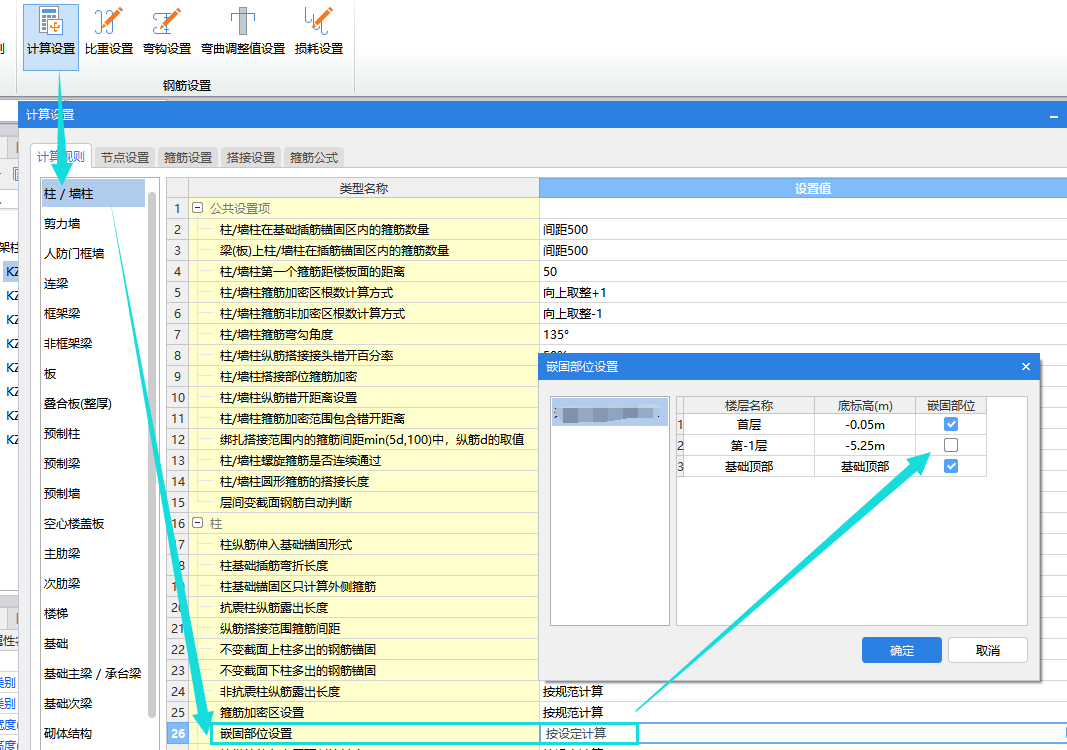

只要看懂了图纸中嵌固部位所在的位置及个数，在软件里调整就简单多了，计算设置一步搞定。
嵌固部位的图纸表示方式及软件中的调整您学会了吗？不要再忽略楼层表中的双细线或双虚线了哦。项目管理负责人——赵工
