源自丨湖南六建三分公司

本文《铝模混凝土表面气泡孔产生的“前世今生”》是湖南六建三分公司针对铝模施工混凝土容易发生的问题：表面气泡孔，基于工程实例，并查询相关资料后所总结撰写，值得大家参考学习。

一

混凝土结构表面气泡有哪些危害

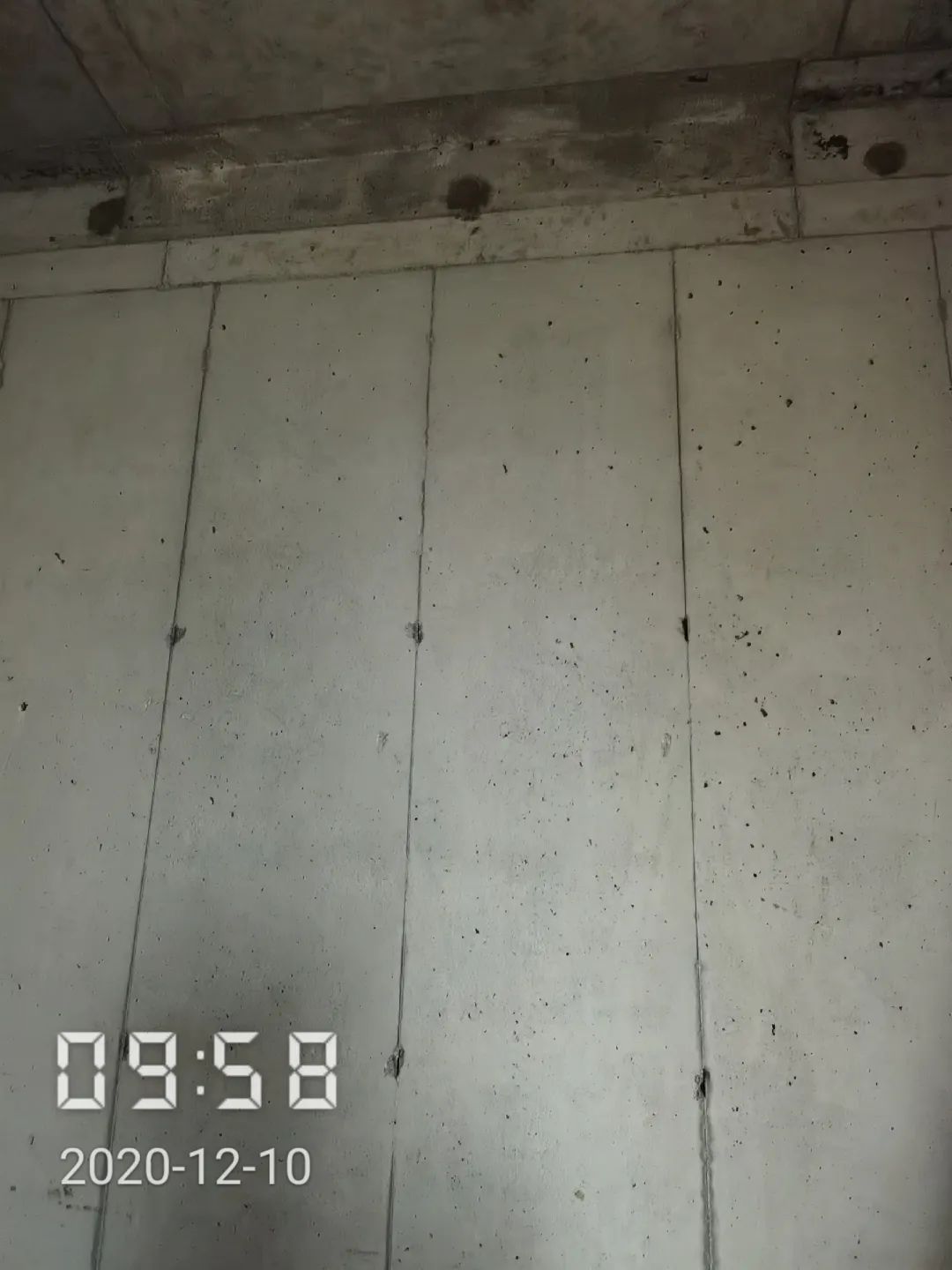

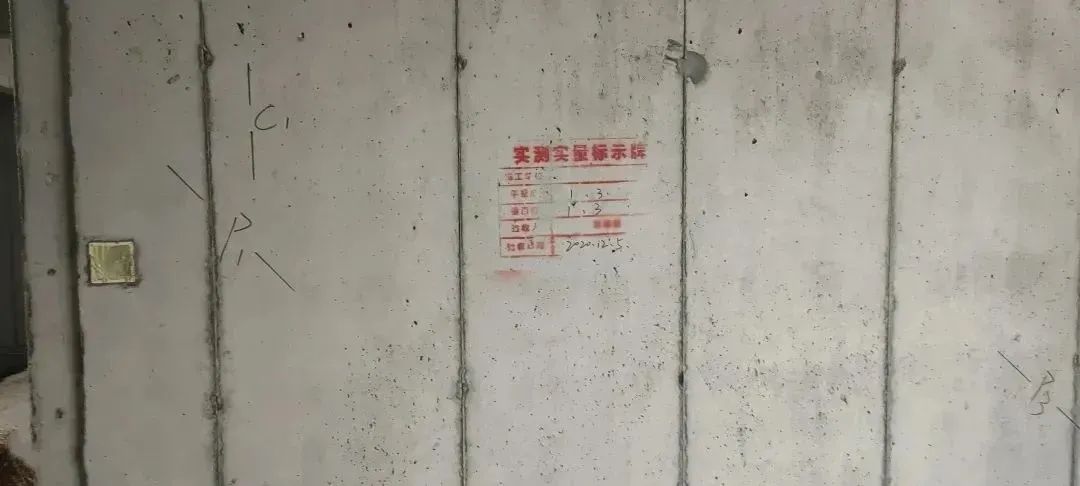

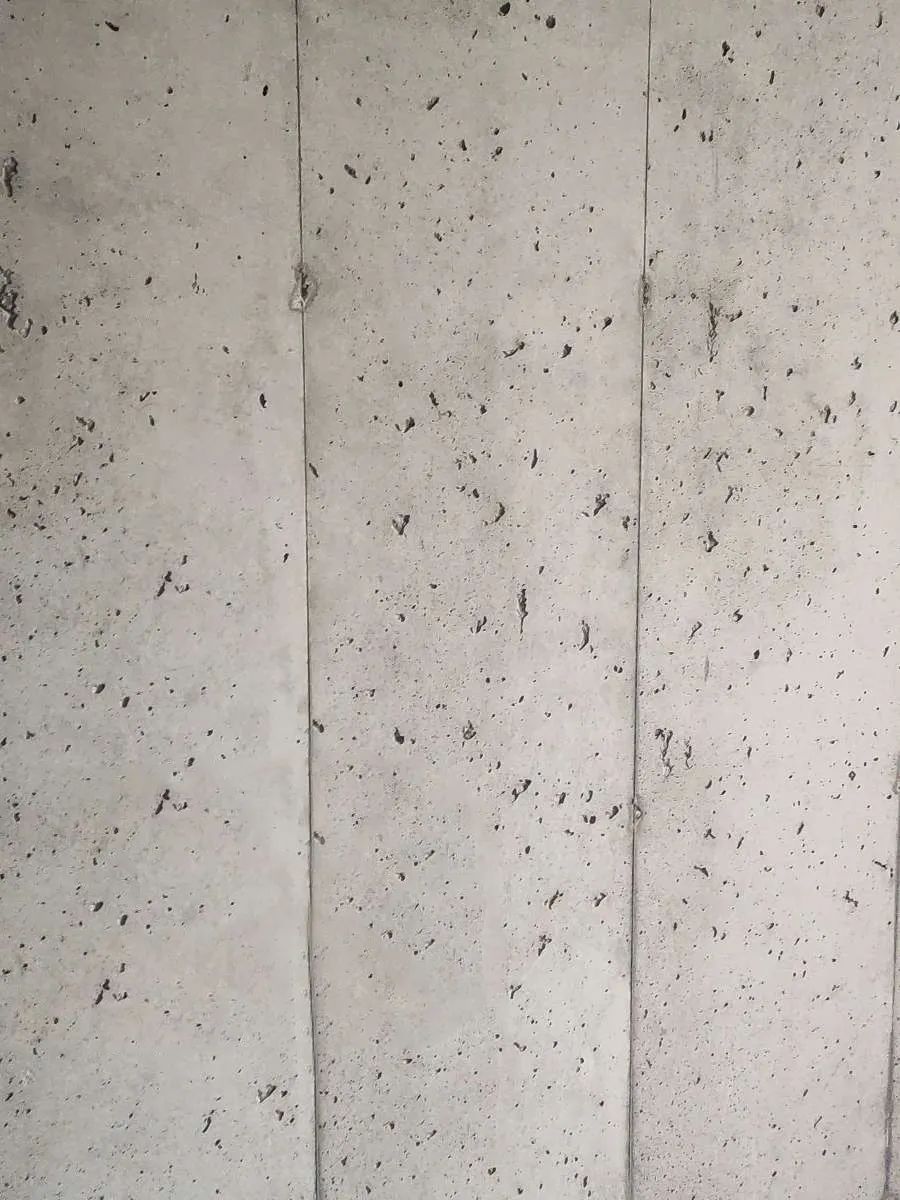

在混凝土的成型过程中，由于材料、工艺及环境条件等多方面的原因往往会导致混凝土表面产生气泡。少量的气泡不会对构件或建筑物产生大的影响，但太多的气泡将会带来一系列的问题。（当混凝土含气量每增加1%时，28天抗压强度下降5%。——摘自百度学术）

当混凝土表面出现的气泡过多时，则会对混凝土产生以下影响：

降低强度：由于气泡较大（直径大于200um），减少了混凝土的断面体积，致使混凝土内部不密实，从而降低混凝土的强度。尤其是回弹检测混凝土强度时，很容易受到表面气泡孔的影响。

降低耐腐蚀性能：由于混凝土表面出现了大量的气泡，减少了钢筋保护层的有效厚度，加速了混凝土表面碳化的进程。

表观质量不好，严重影响了混凝土的外观。

二

气泡产生的原因

主要有以下这些原因：

模板方面的原因

铝制模板封闭太严，表面排气困难（气泡基本只能从顶部排出）。

铝模板表面遗留残渣导致混凝土浇筑时气泡排出受阻，且容易出现粘模现象。

施工工艺方面的原因

脱模剂涂刷不均、脱模剂润滑度较差，不能保证混凝土浇筑时气泡顺利排出。

混凝土浇筑一次性过高，分层厚度不合理，使得混凝土中气泡不能充分排出（实际操作中工人普遍都是等剪力墙混凝土灌满后才开始振捣）。

混凝土振捣插入间距过大，振捣时间短（此类混凝土的振捣时间应比普通混凝土长），未能使气泡充分排出。

商品混凝土运送道路较远，混凝土坍落度损失很快，到现场时已很粘，影响气泡的排除。

材料方面的原因

混凝土外加剂过多：引气剂、减水剂等外加剂会产生一些气泡来改善混凝土的施工性能,如果振捣不当，容易使这些气泡汇聚到混凝土表面,形成气泡孔。

由于水泥用量较大，即使掺加了引气减水剂，但混凝土的粘滞阻力仍很大，振捣时间不足时气泡不易被带出。

冬施后施工时添加了太多的水泥及掺合料，将导致混凝土粘滞阻力增大，气泡不易排除。

骨料级配不合理，粗集料过多，细粒料偏少，针片状颗粒含量过多。

混凝土（铝模）气泡孔原因分析及总结

从目前各项目的情况来看（对比木模），最主要的原因，是铝模密闭性好、脱模剂涂刷不当（铝模表面未清理干净）以及工人振捣操作不当，材料方面的原因是次要原因。

三

气泡控制办法

气泡控制原则：首先应从施工工艺方面进行调整，如不能满足要求再对材料进行调整。

加强铝模板拆除后表面混凝土残渣的清理，确保装模前铝模板表面清洁光滑。

改进脱模剂成膜工艺，涂刷脱模剂后平放静置一段时间，使得脱模剂能在铝模板表面充分成膜。

采用润滑度较高、质量较好的脱模剂，保证混凝土浇筑时混凝土与铝模接触界面气泡能顺利排出。

严格控制混凝土浇筑过程中的分层下料厚度并分层进行振捣，推荐不超过600mm，建议至少分两次下料及振捣。

混凝土振捣间距不宜大于500mm，振捣要充分，振捣时间以混凝土表面呈水平不再显著下沉、不再出现气泡、表面泌出灰浆为宜，铝模振捣应比木模时间长。

联系商品混凝土厂家对混凝土配合比进行适当调整，调整混凝土中的外加剂含量，减少引气剂使用，使混凝土自身气泡产生减少。
