管道工程的油漆与标识非常重要，直接影响到机电安装工程的感官质量。本文就基于创优工程来解读油漆与标识做法，分享给盟友们参考借鉴。
油漆与标识的控制要点
① 保证油漆的喷涂质量，含除锈、厚度、粘结度、表面光滑度。
② 油漆颜色符合要求；且在机房等管线集中的场所，要达到强化管线，弱化支吊架。
③ 标识（颜色、文字、箭头）清晰、醒目。

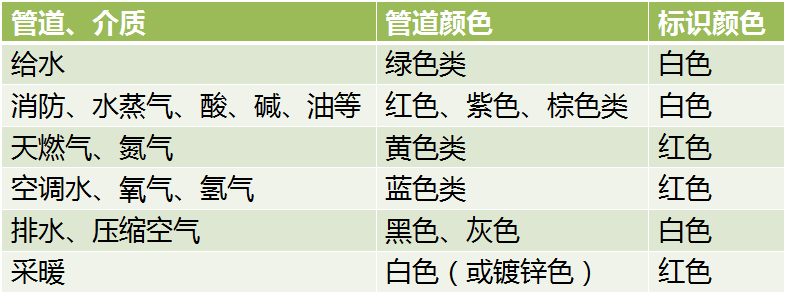

油漆与标识颜色参考表

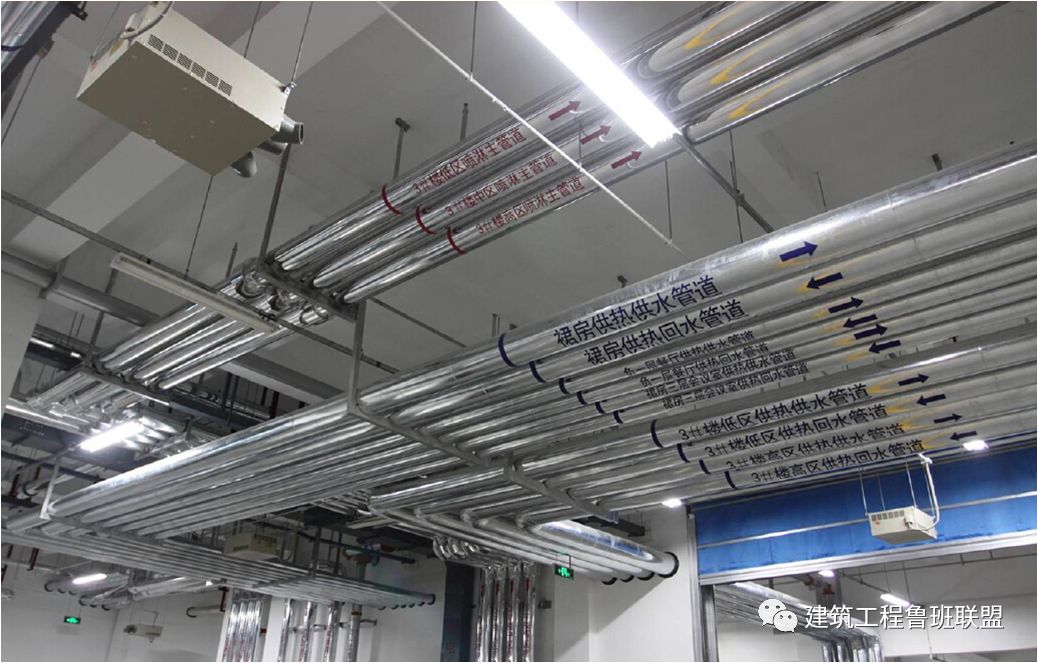

创优工程示例
· 共用管架标识、专业颜色标识清晰，颜色鲜艳 、标识醒目鲜艳。
管道标识细部做法解读
【标识形式】
文字+箭头。文字代表介质、系统名称，箭头表示介质流向。
【标识颜色】
按管内介质、风管系统确定。
【标识规格】
文字、箭头的规格。字体为宋体，字的大小按管径的0.3∽0.5倍；箭头长度：管径≤80mm为管径的2∽2.5倍、管径＞80mm为200∽400mm。
【标识位置】
文字+箭头的标注位置。应标注在：管道（风管）的起点、终点、转弯处、分支处、设备进出口处、穿越墙体楼板处等，设置在通道、操作面一侧等醒目部位。
【标识方法】
1、箭头放在文字的前方。
2、成排管线标识位置集中布置，标识长度一致。
3、统一制作模板进行涂刷或喷涂。
管线标识形式示例

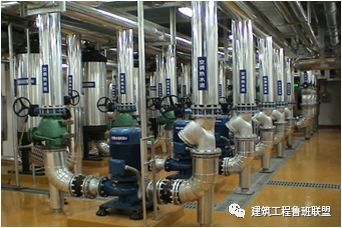

机房设备、管线标识

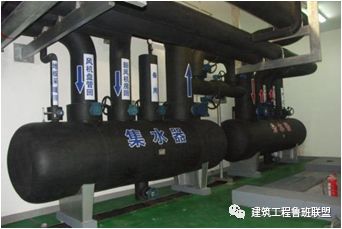

分、集水器及配管标识
管井管道标识
地下室成排管道标识
消防箱及消防接合器标识
