1.基本要求

具有足够的强度和一定的刚度

管道内壁表面光滑，减小水流阻力

具有一定的耐腐蚀能力

具有足够的密闭性

易加工，经济

2.常用管材

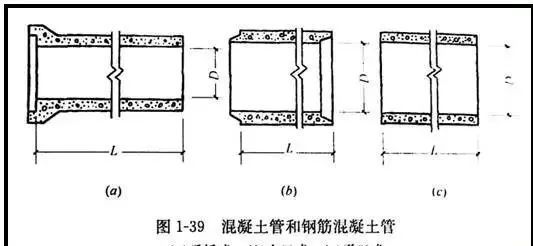

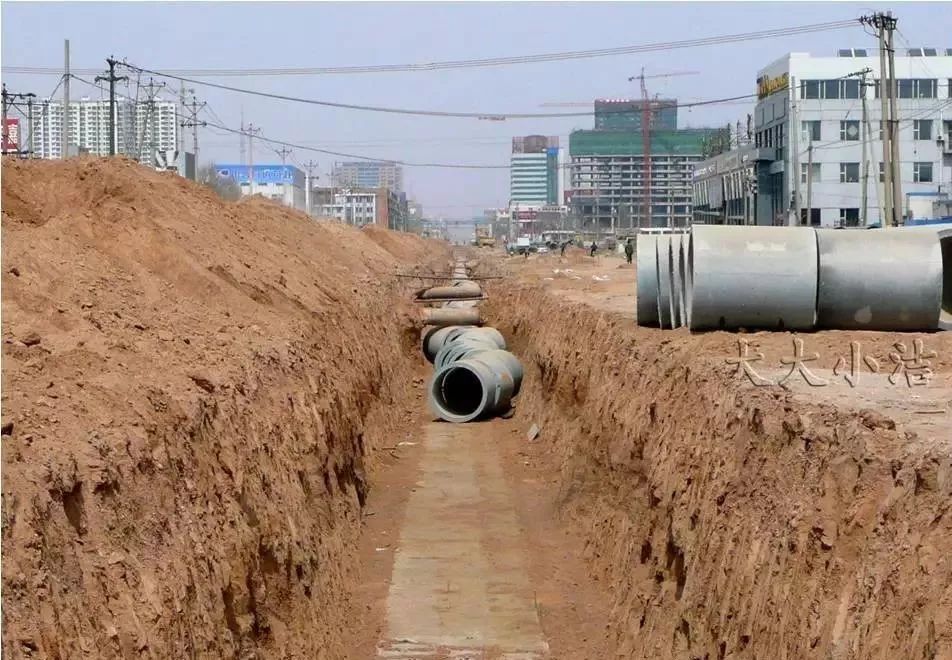

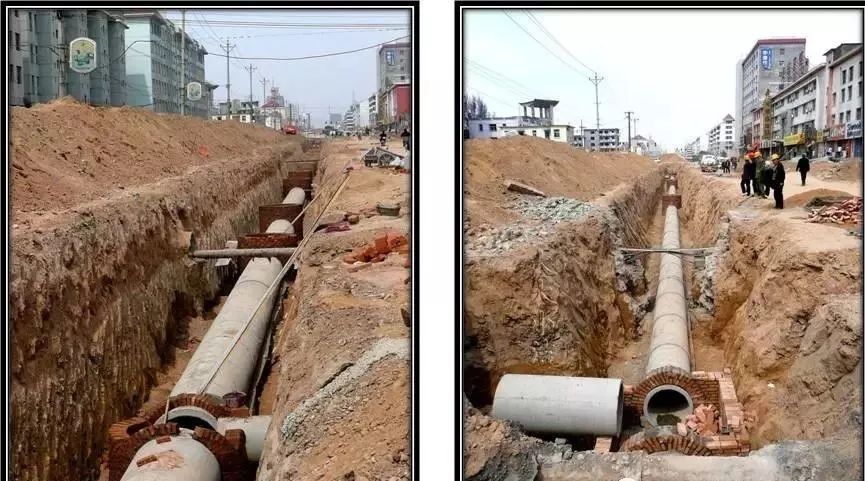

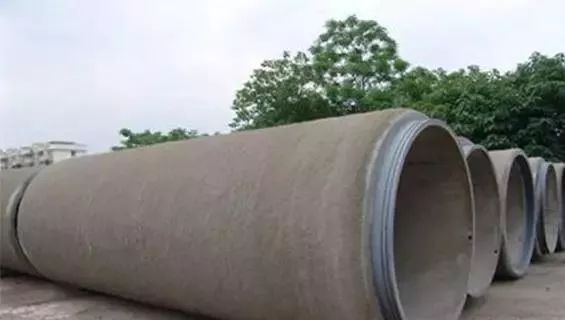

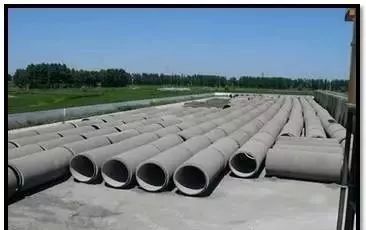

(1)混凝土管和钢筋混凝土管

强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口

△预应力钢筒混凝土管PCCP

△钢筒混凝土管

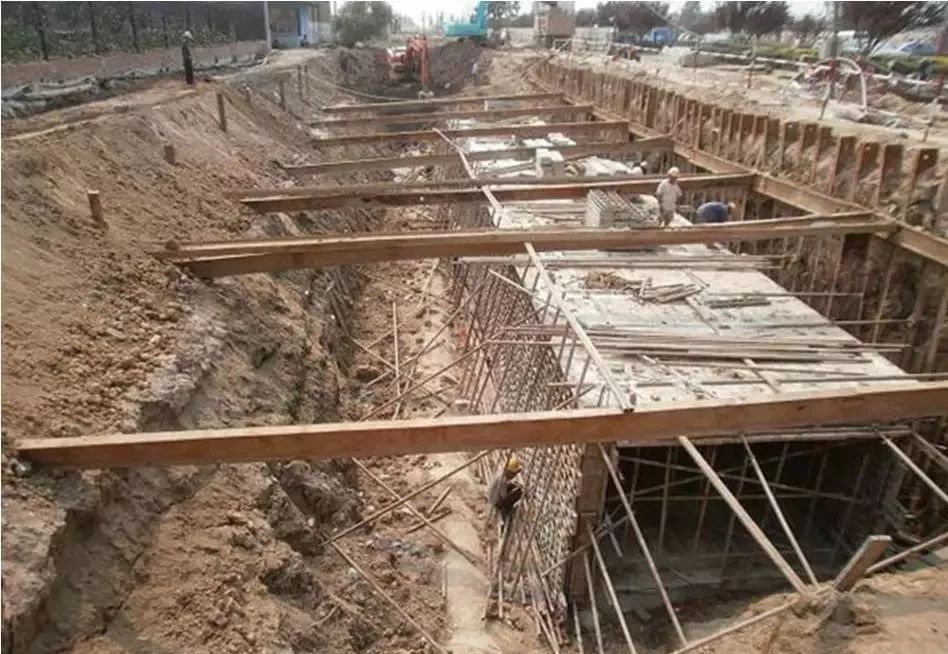

△现浇钢筋混凝土管渠

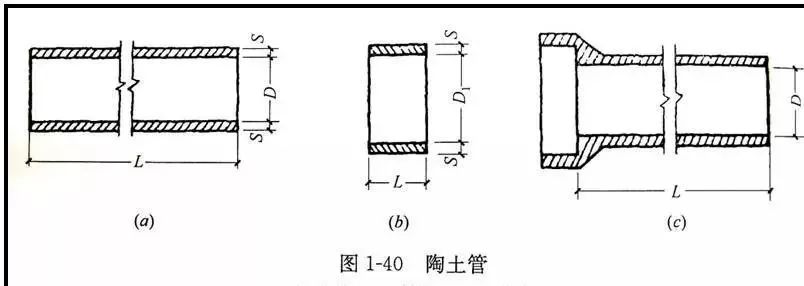

(2) 陶土管

上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口

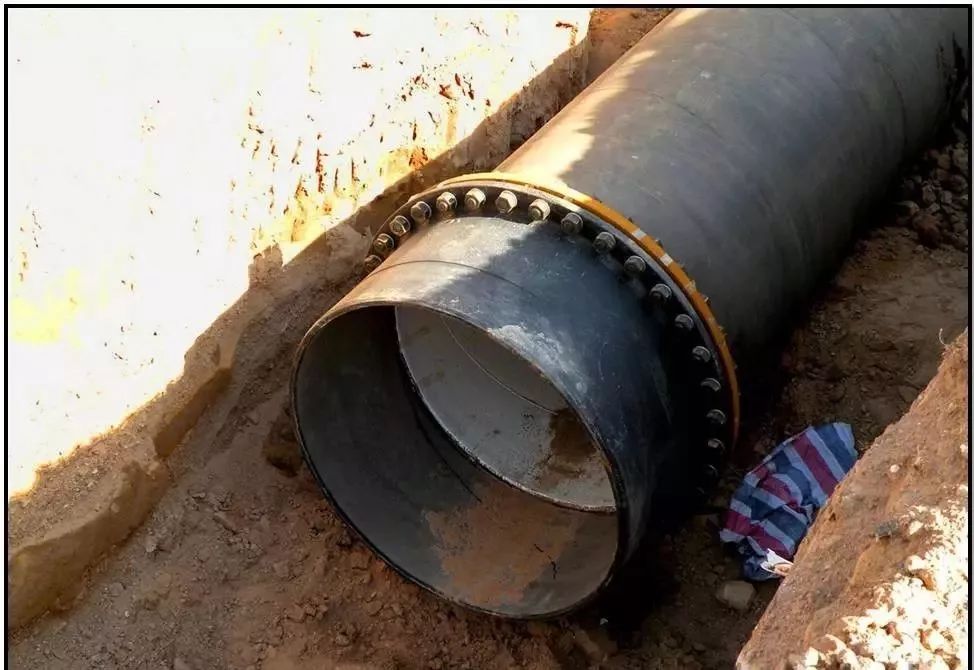

（3）金属管

强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插  n常见管材：钢管、铸铁管

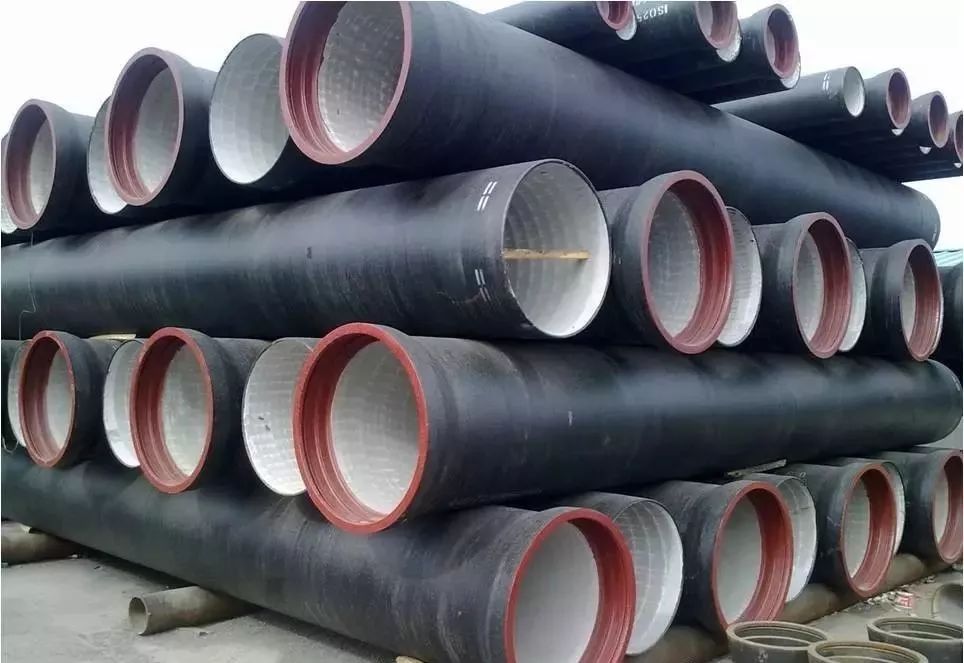

△铸铁管

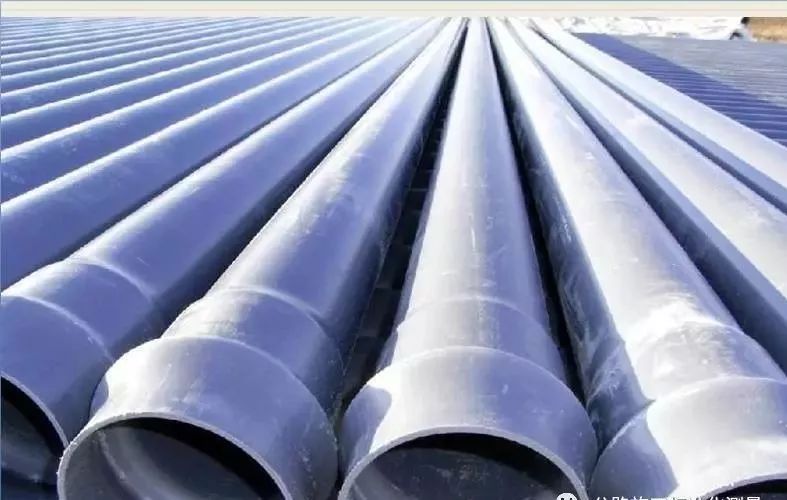

（4）塑料管道

施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接

常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

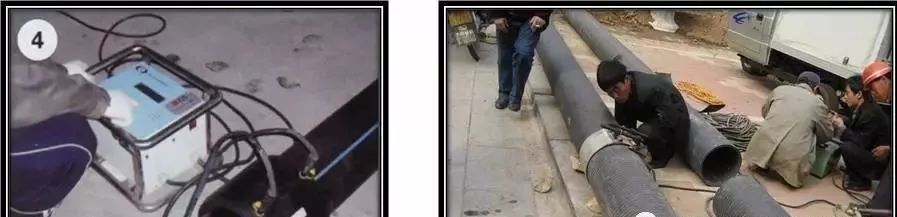

△塑料管电熔焊接

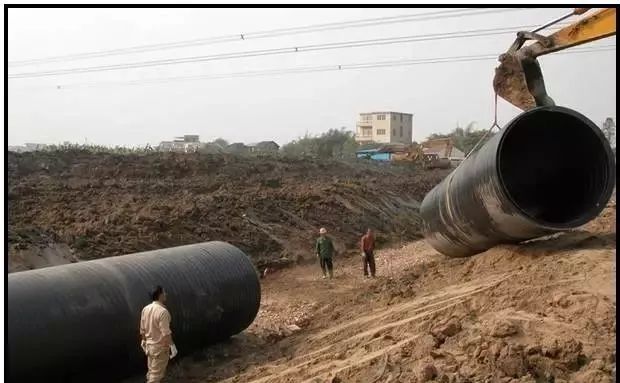

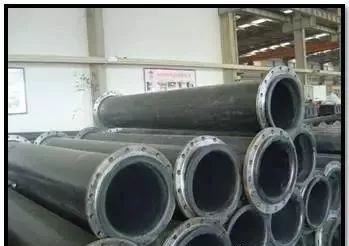

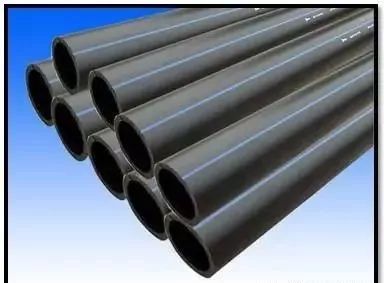

△PE管

（5）新型管材  nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等

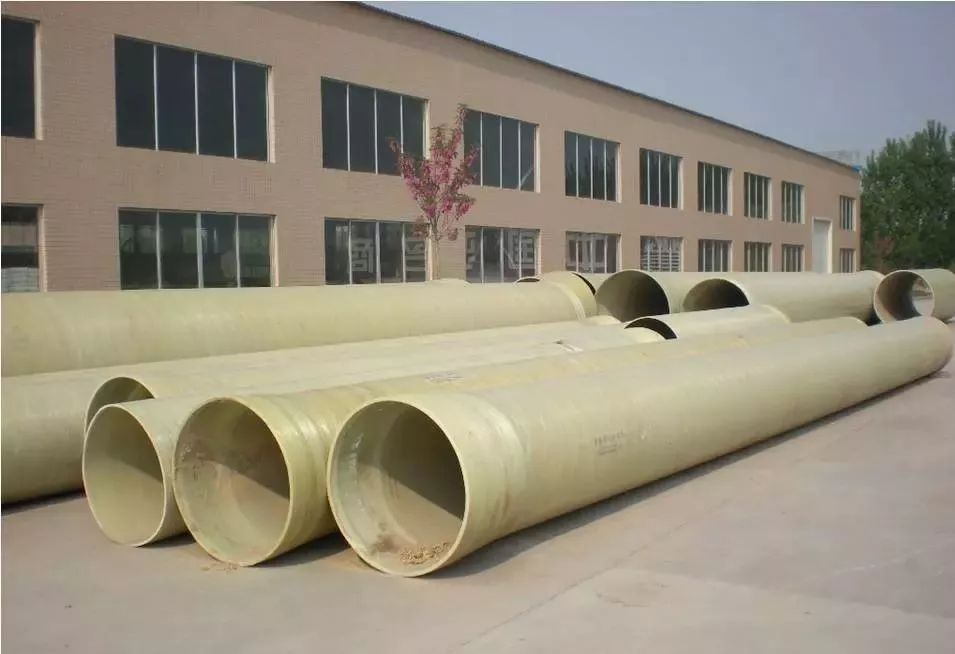

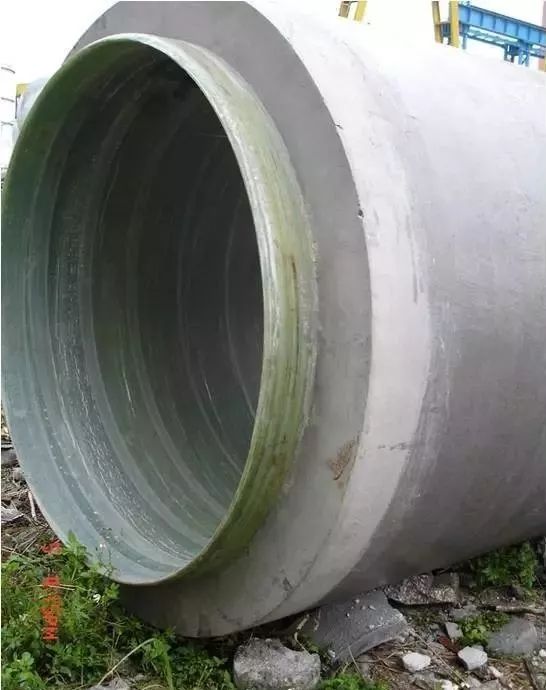

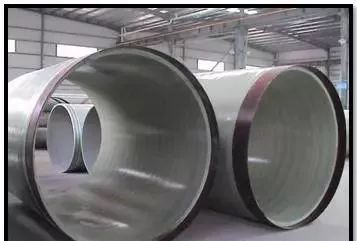

△FRP管

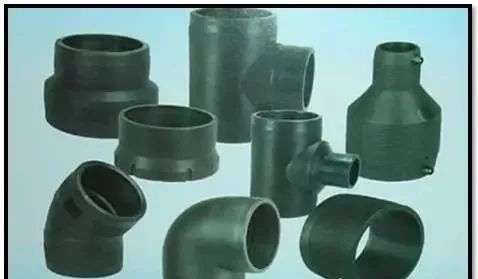

3.给水管件

①配件  n在管道的转弯、分支、变径及连接其他设备处使用

如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件

输配水控制

止回阀：控制水流只朝一个方向流动，防止倒流

排气阀：排骨管道中的气体，减小水流阻力

泄水阀：排空管道，清除沉淀物

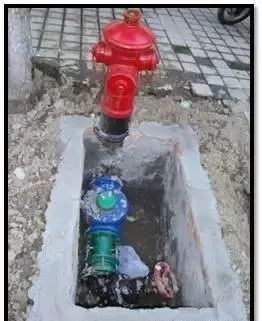

消防栓：消防车取水设施

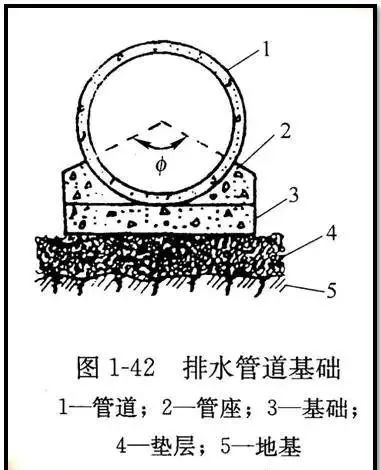

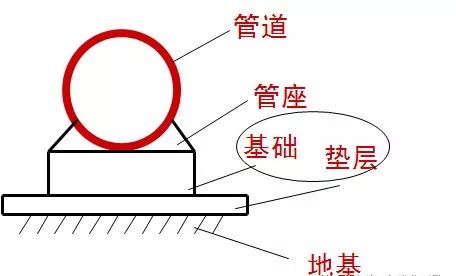

1、基础

包括：地基、基础、管座

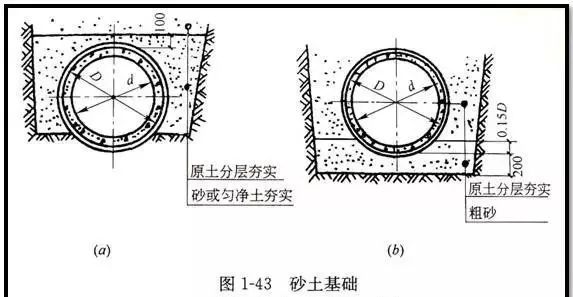

①砂土基础

弧形素土基础、砂垫层基础

适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

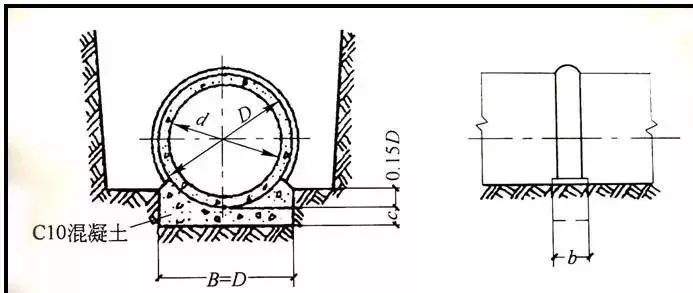

②混凝土枕基

在管道接口下设混凝土垫块

适用于土壤条件较好、无地下水的地区，给排水支管。

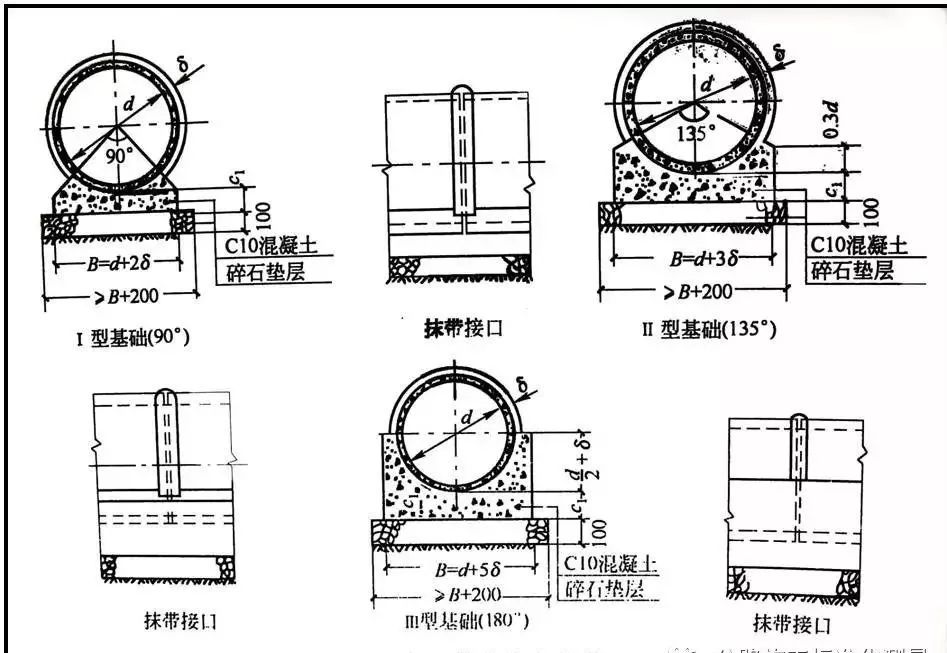

③混凝土带形基础

沿管道全长铺设带状水泥混凝土  n适用于各种土质，特别是土壤条件差、震区、重要管道等。

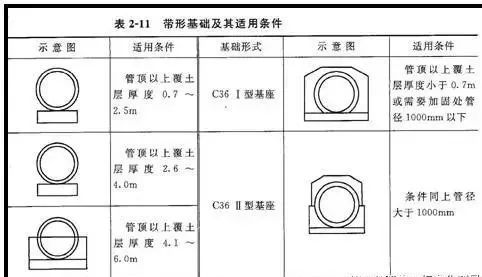

按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。

2.排水管道附属构筑物

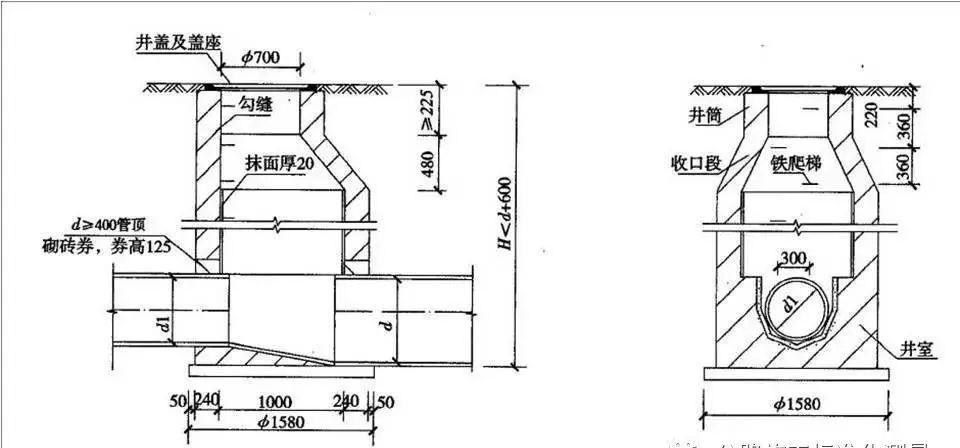

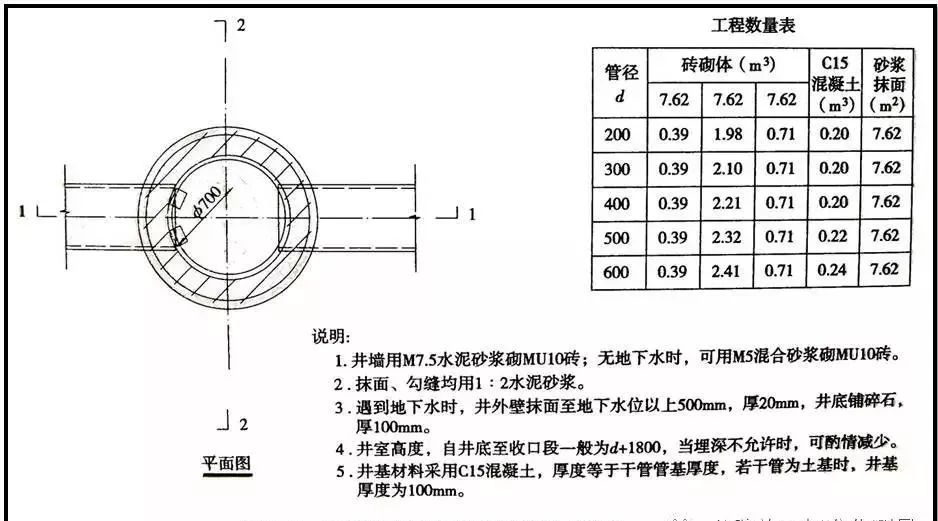

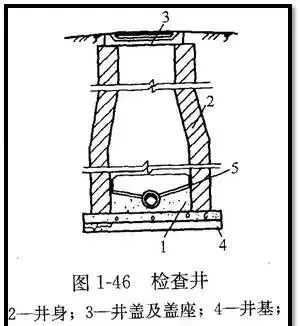

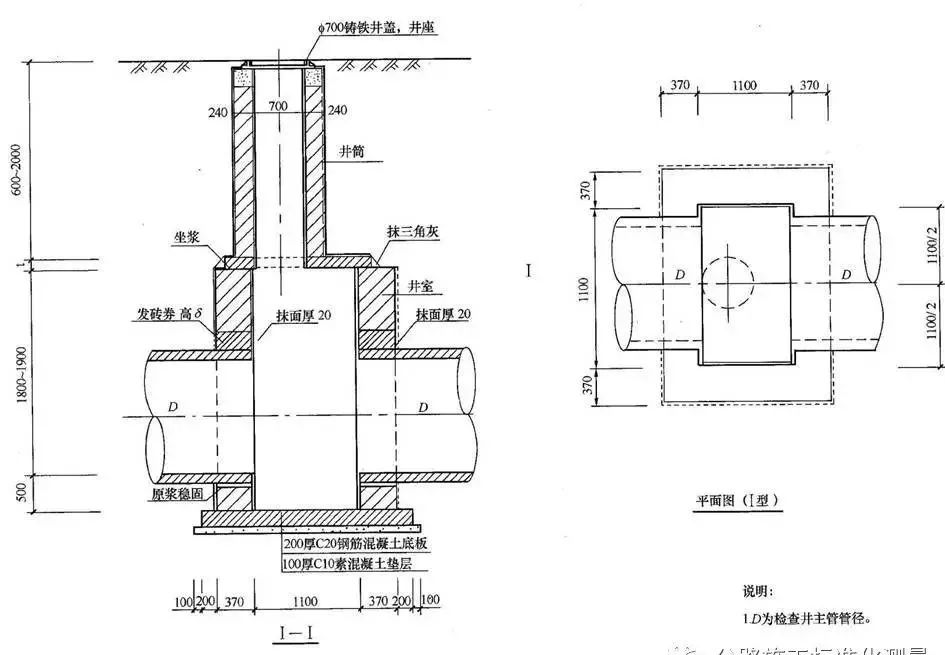

（1）检查井  n功能：便于对管道衔接以及定期检查和疏通。

位置：管道交汇、转弯、尺寸或坡度改变处、跌水、相隔一定距离的直线段上。

构造：由井底、井身、井盖组成。

井底

一般采用低标号混凝土、基础采用碎、卵石或混凝土；

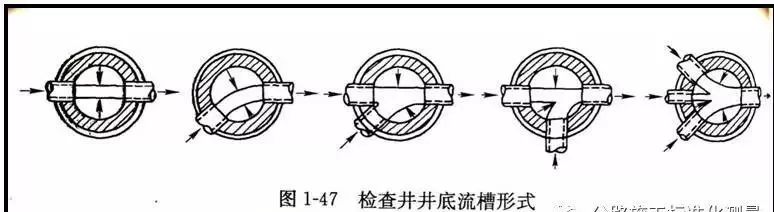

宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；

流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。

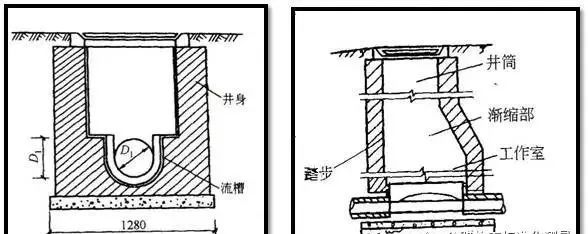

井身

以砖、石砌筑，也可以钢筋混凝土现浇。

不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。

井室直径不小于1m，井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。

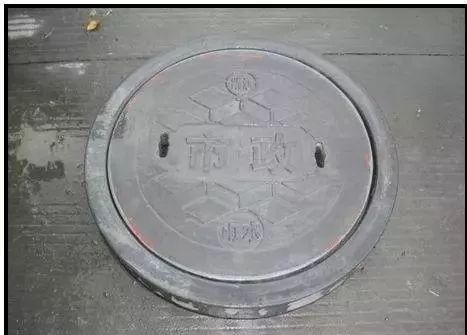

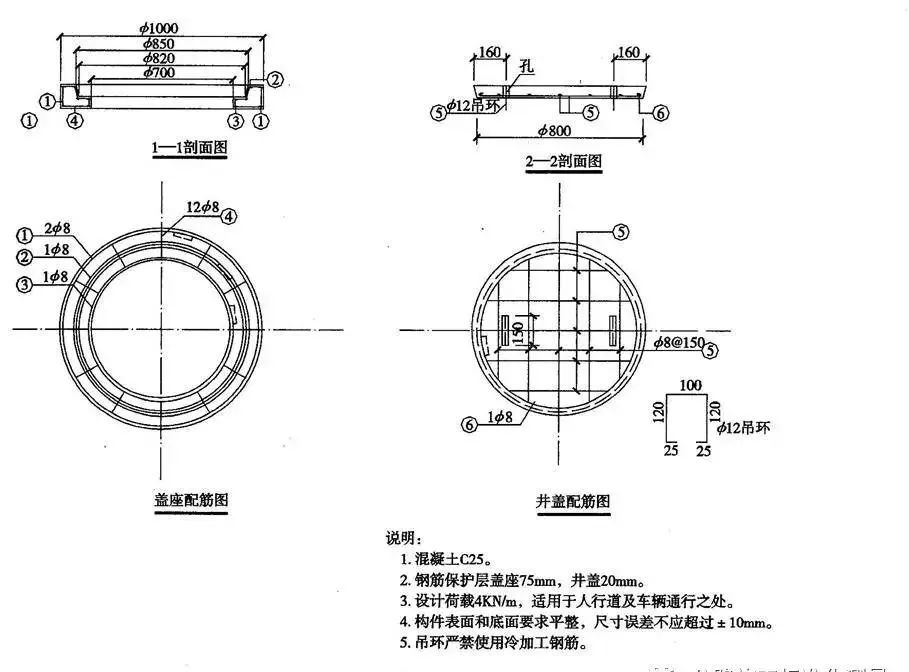

井盖

由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。

为防止雨水流入，盖顶应略高于地面。

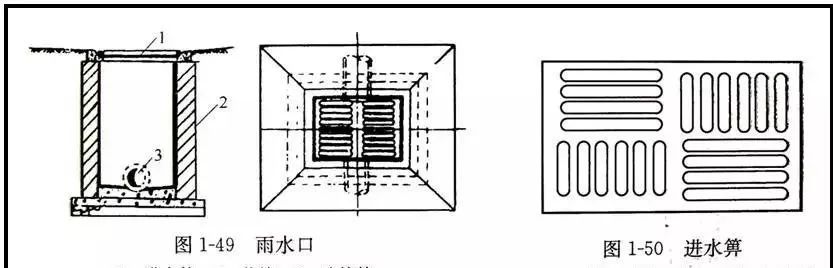

（2）雨水口

功能：收集地表径流的雨水，将其引入雨水管道。

位置：道路交叉口、直线上一定距离（25-50m）处、路缘石低洼地。

构造：由基础、井箅、井筒、连接管组成。

4.给水管道附属构筑物

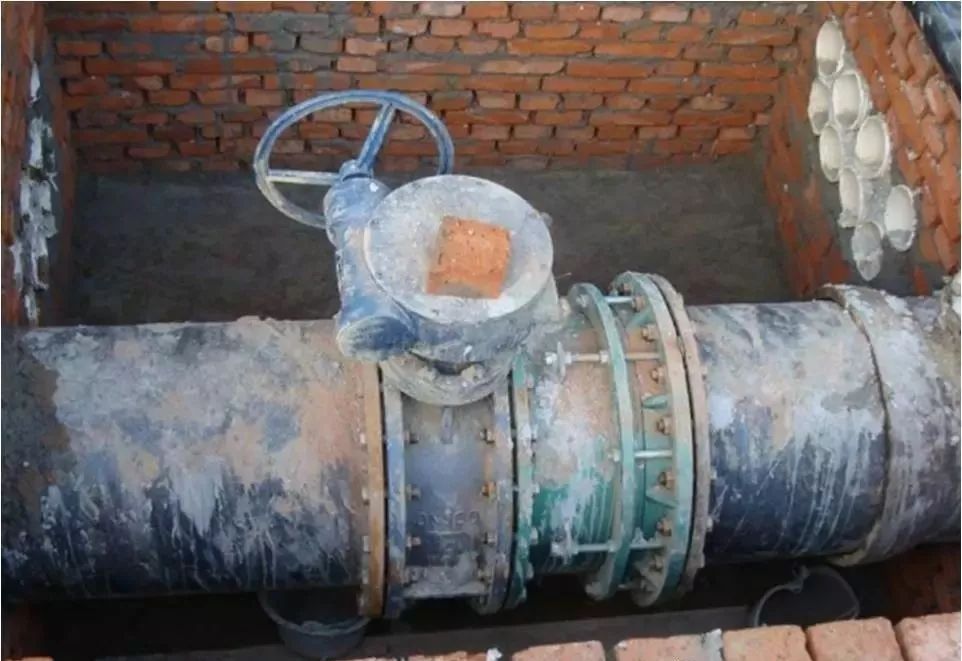

（1）阀门井

功能：安装各种给水管道附件，方便操作和养护。

（2）泄水阀井

功能：排除泄水阀所排放 水，由湿井与阀门井相连组成。

（3）支墩

功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。 位置：弯管、三通、变径等位置

1.标高

标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。

压力管应标注管中心标高

沟渠和重力管应标注沟（管）内底标高

2.管径

公称直径：DN，常用于金属管材。

如铸铁管DN25

外径：D×δ，常用于不锈钢管、无缝钢管。

如不锈钢管D108×4

内径：d，常用于混凝土管、陶土管等。

如钢筋混凝土管d300

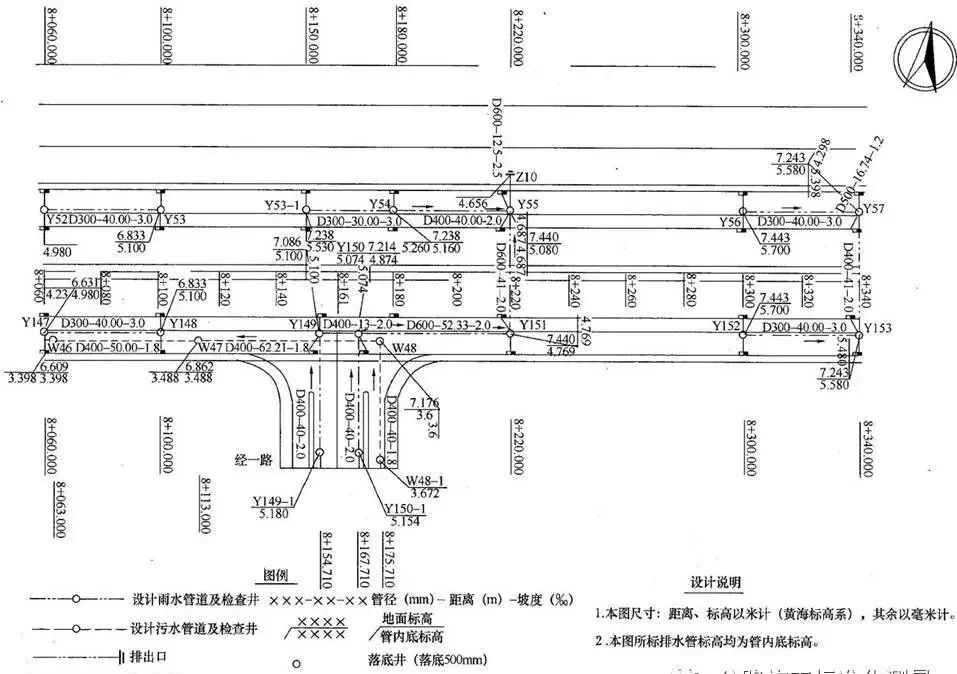

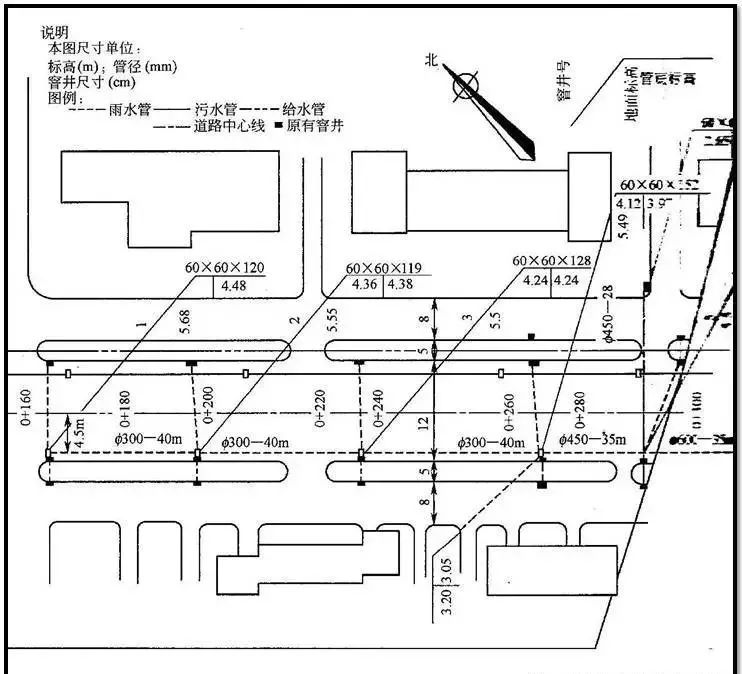

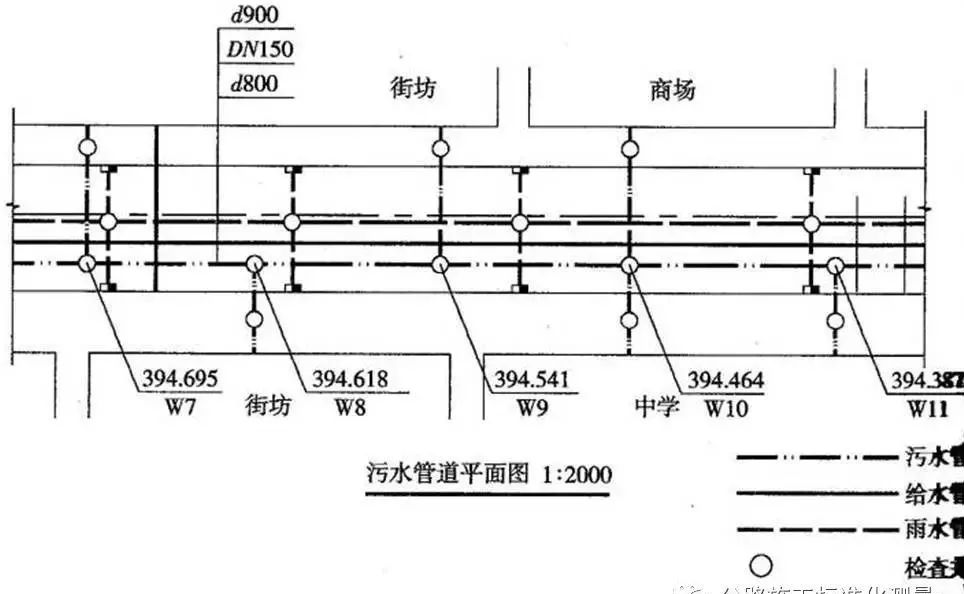

图示内容

表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。

比例：1：500或1:1000,与道路施工图一致。

方位：坐标网或指北针

道路平面图：中心线、边线、桩号等

管线：雨水Y、污水W、给水J，以不同的线型表示。

附属构筑物：图例表示并编号，如W5，5号污水检查井。

标高：地面标高和管道标高

管道：直径、长度、坡度、流向。图2－105

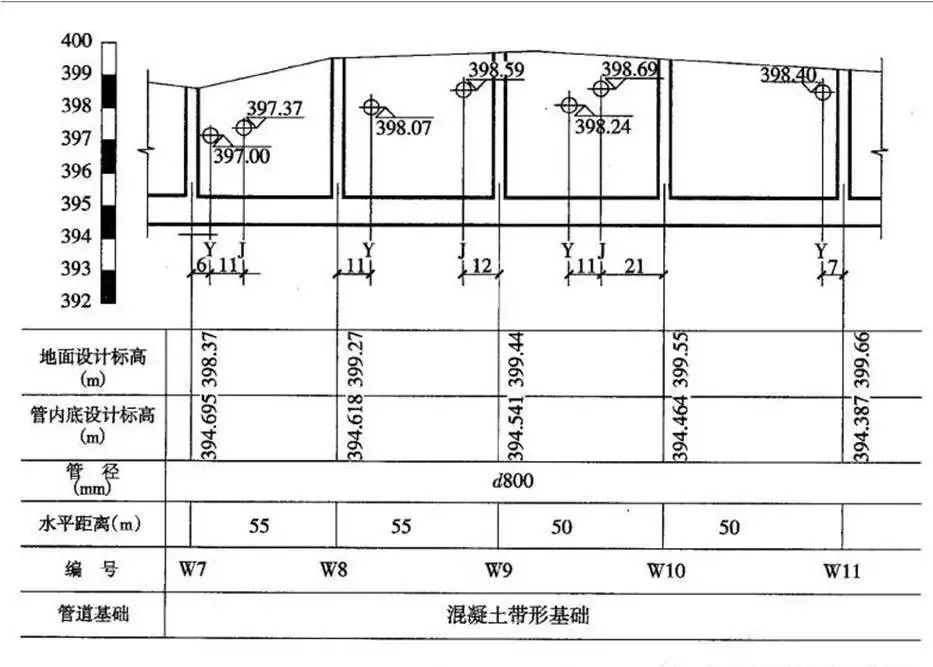

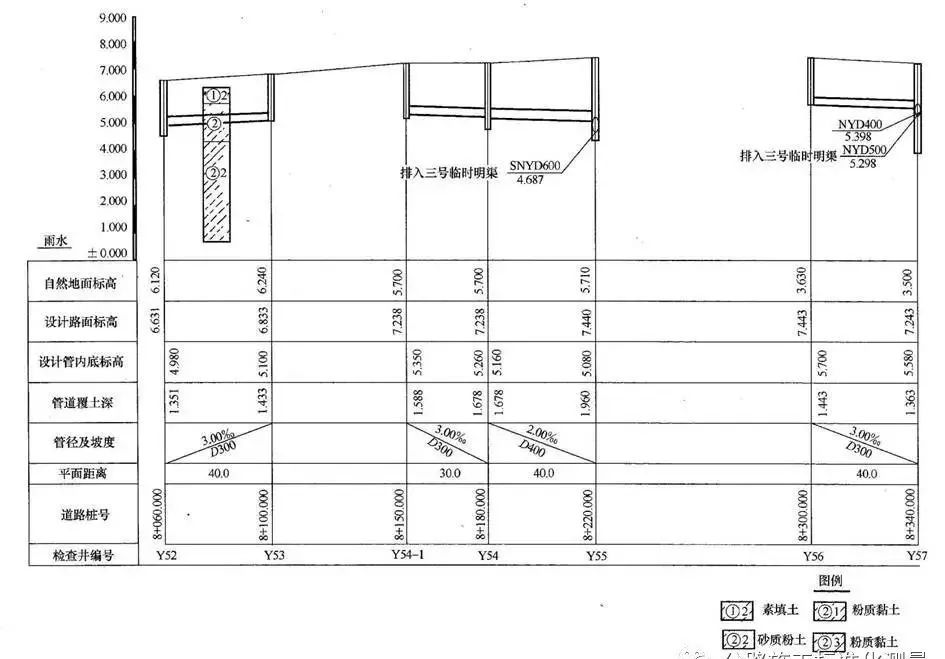

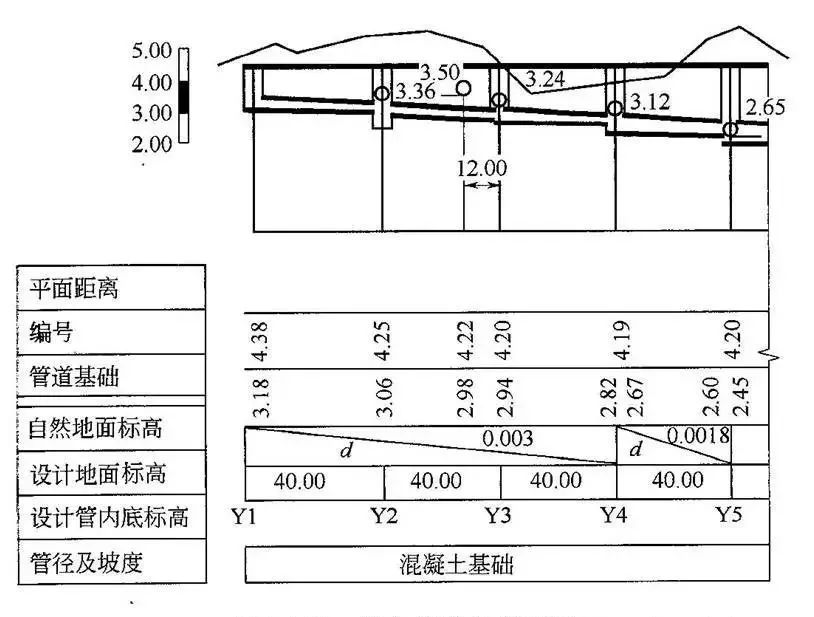

图示内容

表示地面起伏情况、管道敷设深度、管道直径及坡度、与其他管道交接情况。

横向表示长度、竖向表示管径与标高。

图样部分

比例：竖向比例常为横向比例的10倍n线形：粗双线—管道、粗实线—地面、双竖线—检查井。

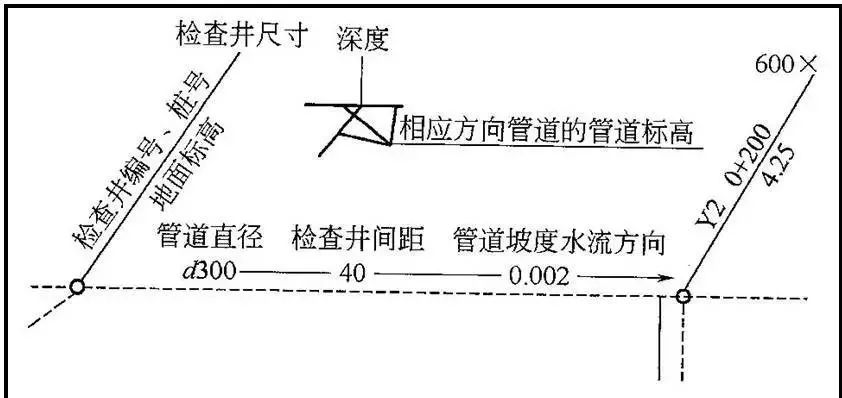

支管标注：SYD400—方位、代号、管径。即表示由南向接入的直径400mm的雨水管道。

图表部分

编号：检查井编号

平面距离：相邻检查井的中心距离

管径及坡度：当管径与坡度不变时，可只标一个

管道标高：排水管是指检查井进、出口管道内底标高

设计路面标高：由道路中线设计标高、道路横坡、检查井距道路中心线的距离而推算。

原地面标高：原始自然地面。
