装配式项目越来越多了，如何利用软件中的装配式模块快速准确的建模呢？
一、预制墙识图
本项目中的预制墙相对比较简单，不带保温，不带企口，带连梁及洞口的常规矩形预制墙。

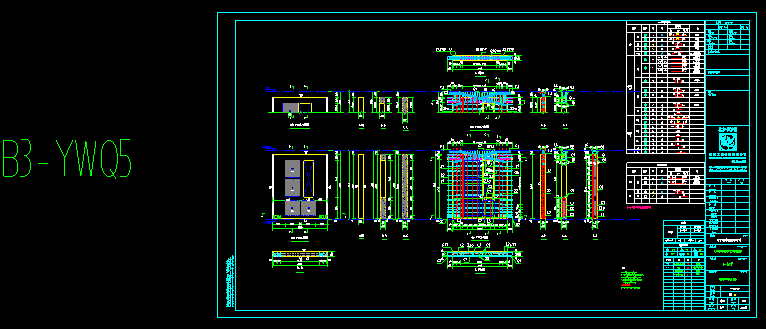

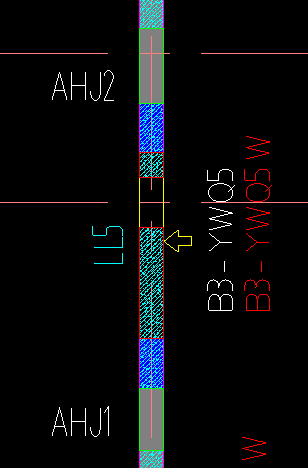

墙平面图中B3-YWQ5为预制墙的编号，然后在预制构件深化图中找到对应编号的预制墙深化图。

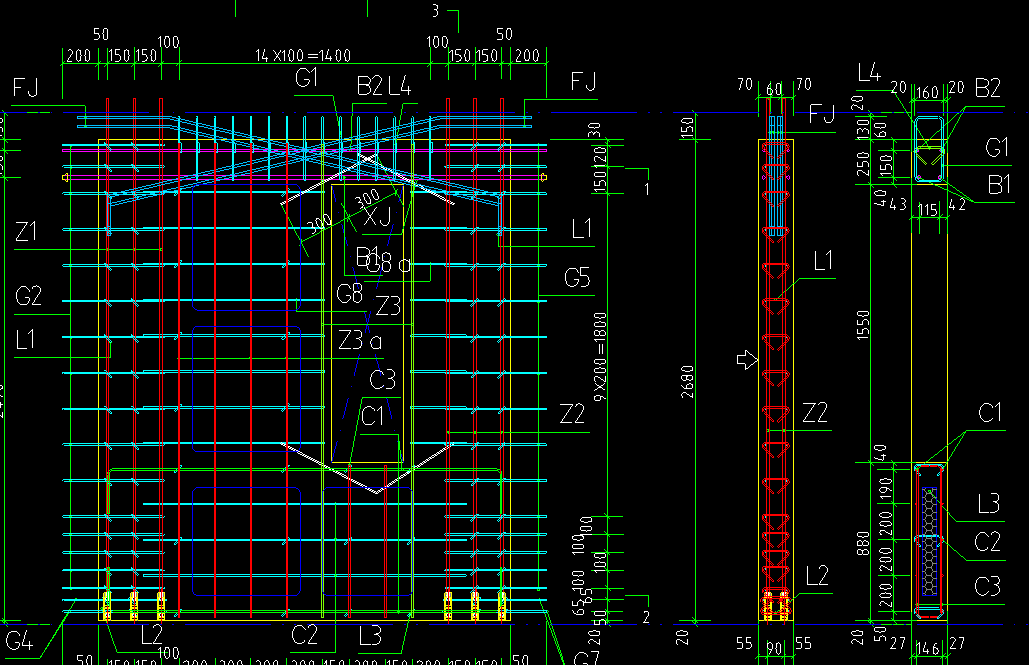

从预制墙构件加工图中通过俯视、正立面、左视图等不同角度观察墙是否为带企口的异形墙，是否为带洞口的墙，是否带内外叶板的墙，并识别出预制段高度，坐浆高度等信息。
二、预制墙建模
1、新建预制墙，选择“矩形墙”。

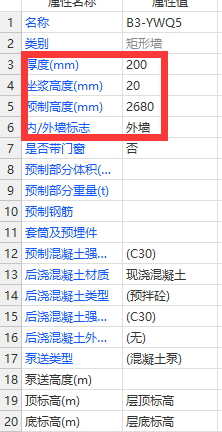

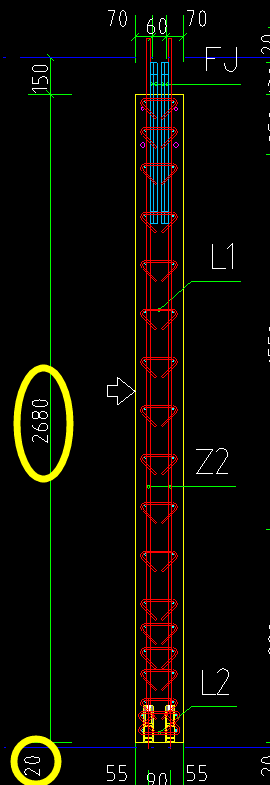

2、输入预制墙属性，本案例中预制墙厚度为200，坐浆高度如图所示为20，预制段高度如图所示为2680，现浇段高度软件通过墙高-预制高度-坐浆高度反算，不用手工输入。
3、预制钢筋的处理。如果需要计算预制钢筋，可以在预制构件属性的【预制钢筋】属性中识别预制构件钢筋明细表。

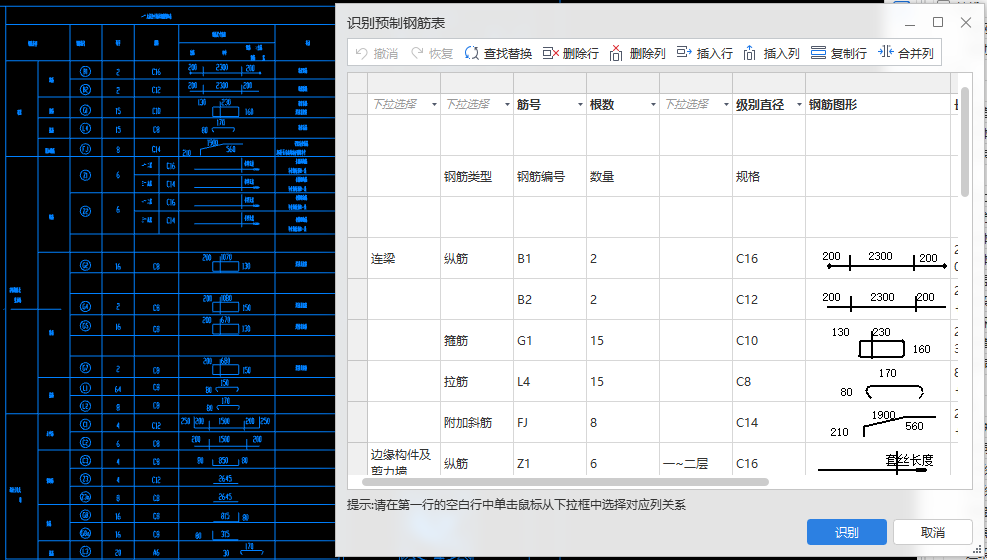

框选图纸中的钢筋明细表，点击“识别”即可。
三、预制墙上连梁如何建模

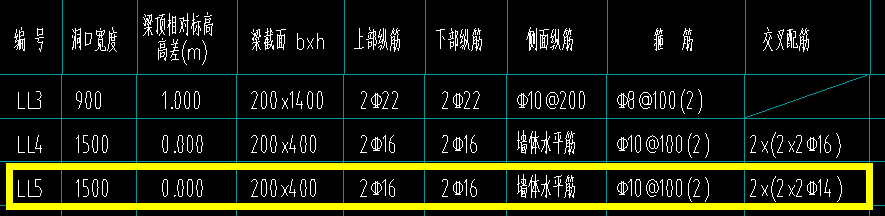

以本项目的LL5为例，连梁配筋见连梁表。连梁表中的截面信息、上部纵筋、下部纵筋、侧面纵筋、箍筋、交叉配筋是否都按连梁表中输入呢？具体需要与预制墙构件加工图结合起来看。

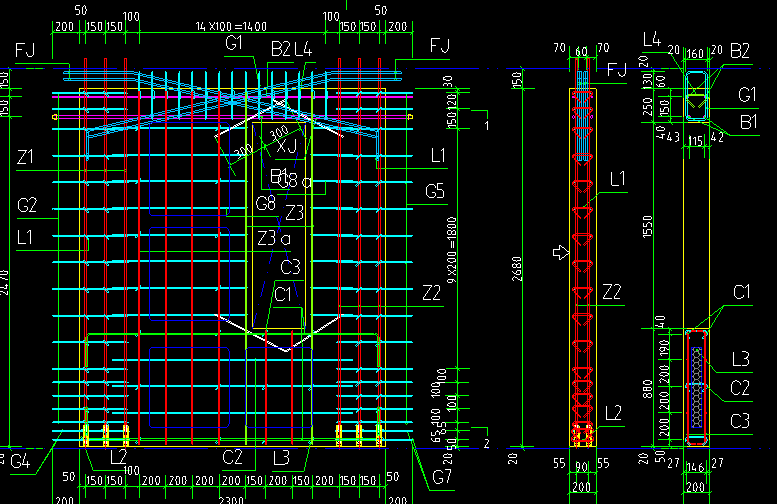

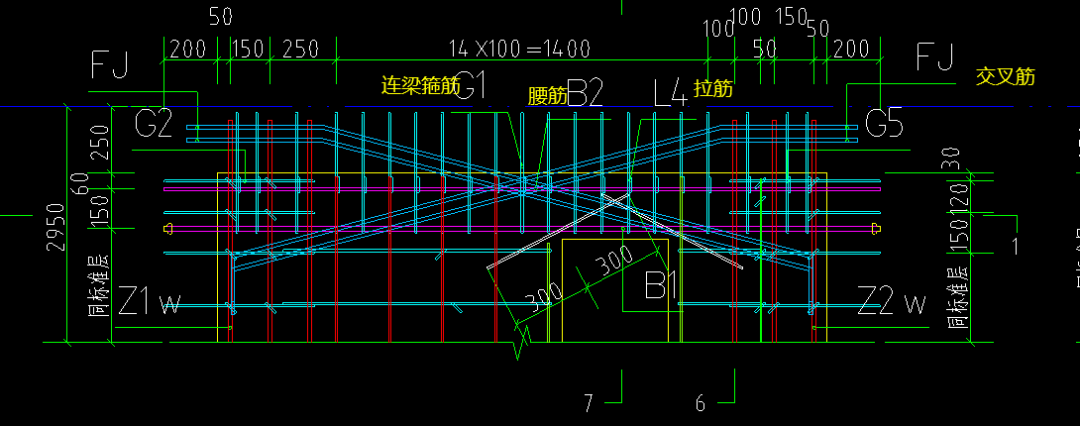

从预制墙剖面图中可以看出墙中已经预制了连梁的交叉筋、箍筋、腰筋、拉筋、下部纵筋，并配合看墙的钢筋明细表，发现预制墙中已经给出了连梁的上述钢筋，即定义连梁时只定义面筋即可。

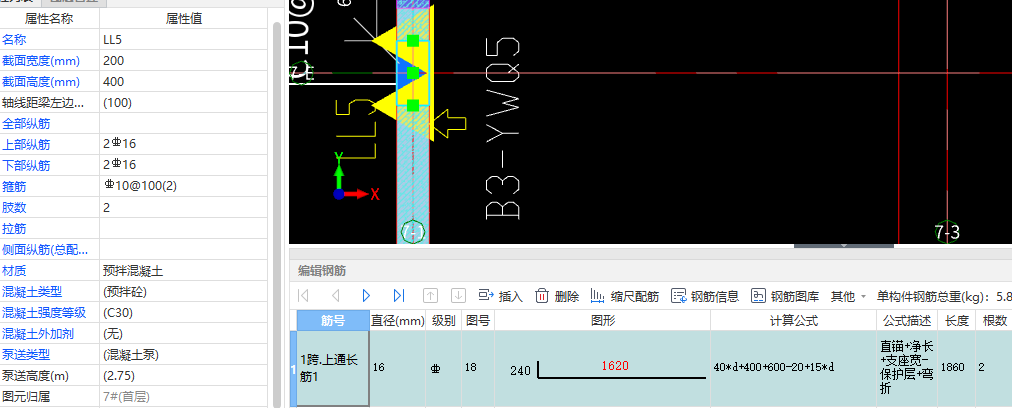

软件中定义连梁时可以按识别到的连梁信息定义，不用手工删除不需要的钢筋及修改连梁高度，连梁的混凝土、模型、钢筋均会扣减预制构件。
四、预制墙竖向现浇带如何建模

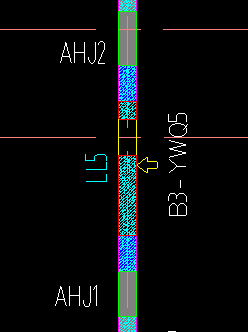

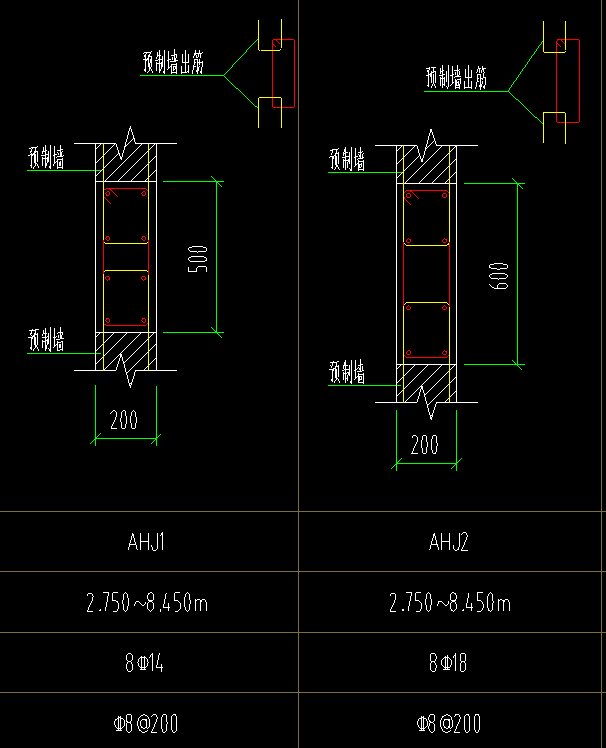

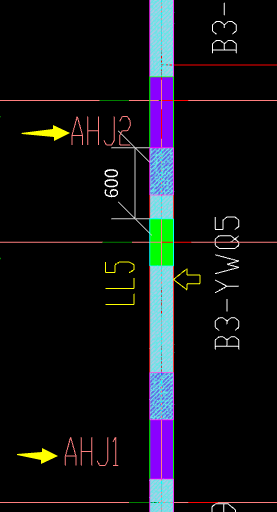

如图所示的AHJ1、AHJ2为连接预制墙的竖向现浇带，软件中暗柱绘制即可。

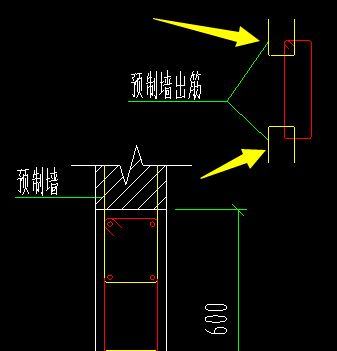

但要注意，识别暗柱后需要将拉筋删除掉，预制墙的出筋已经可以勾住暗柱纵筋了。
预制墙的建模暂时介绍这么多，
关注询匠，了解更多装配式构件建模技巧。
