数据中心通常是指在一个物理空间内实现信息的集中处理、存储、传输、交换和管理，而计算机设备、服务器设备、网络设备和存储设备等通常被认为是网络核心机房的关键设备。关键设备运行所需要的环境因素，如供电系统、制冷系统、机柜系统、消防系统和监控系统等通常被认为是关键物理基础设施。

机房建设工程是为机房设备正常运行，提供机房整体建设一般包括以下几个方面：建筑装饰、电气系统、空调新风系统、弱电系统、环境设备监控系统、消防系统以及自动报警系统、屏蔽系统、综合布线系统、机柜系统、服务器系统等。

要知道安装专业电气预算如何做，首先搞清楚电气系统都有哪些主要的用电负荷。机房配电系统按常用的负荷分级，机房区域IT设备为一级负荷中重要负荷，机房空调、机房照明配电为二级负荷。

UPS及电池组；

UPS系统的选用为机房内IT设备提供可靠电源，UPS系统的电池后备时间均按照系统满载运行最少30分钟考虑；UPS主机基本要求为：模块化UPS，单台N+1冗余设计，提高整个系统可靠性。

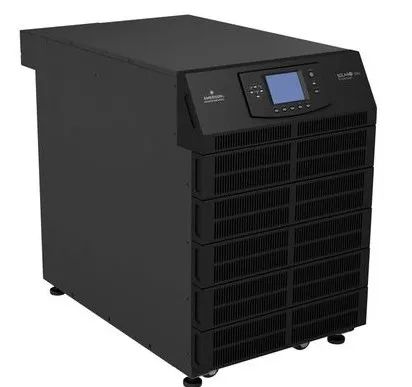

S5KC 模块化系列在线 UPS

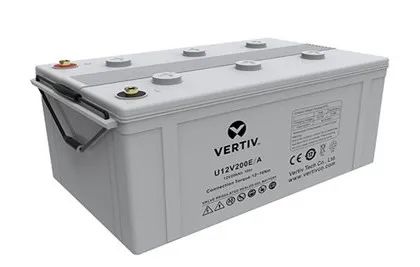

蓄电池

2. 精密空调；

机房专用空调设备制冷系统形式很多，风冷机房空调、水冷机房空调、冷冻水机房空调、风冷双冷源机房空调、水冷双冷源型等多种机型。为数据中心机房提供温度、湿度、空气洁净度检测服务以及稳定可靠的温度和湿度调节服务，从而达到提高主设备稳定性、可靠性等目的，具有高显热比、高能效比、高可靠性、高精度等特点；

Liebert DataMate3000-2 机房精密空调

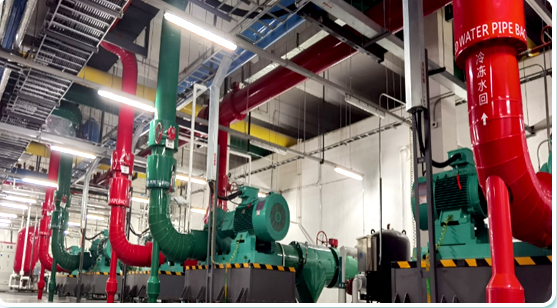

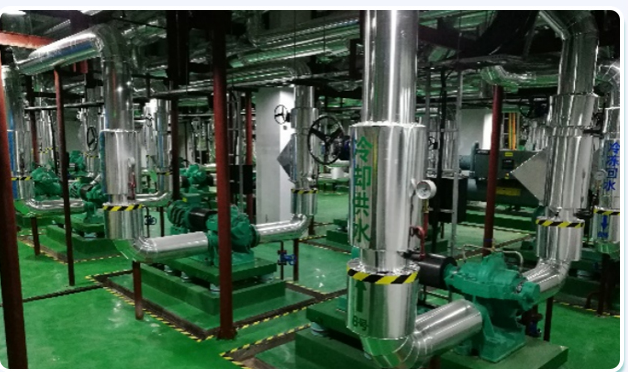

离心式制冷机组及螺旋式冷水机组

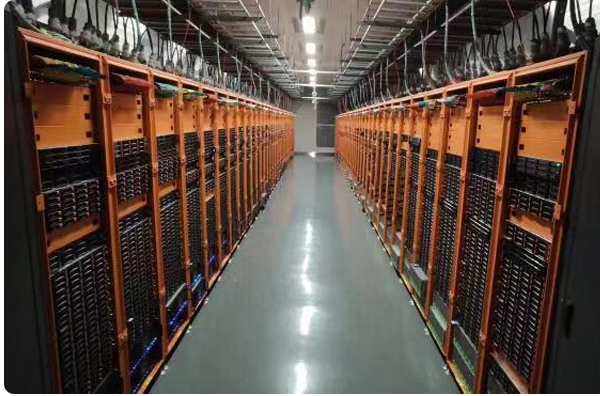

冷热通道

3、机柜及机柜PDU

网络机柜为电子设备提供优良的运行环境，以此提高电子设备运行的可靠性和安全性，降低设备维护费用，提高使用效率，延长设备寿命。

网络机柜

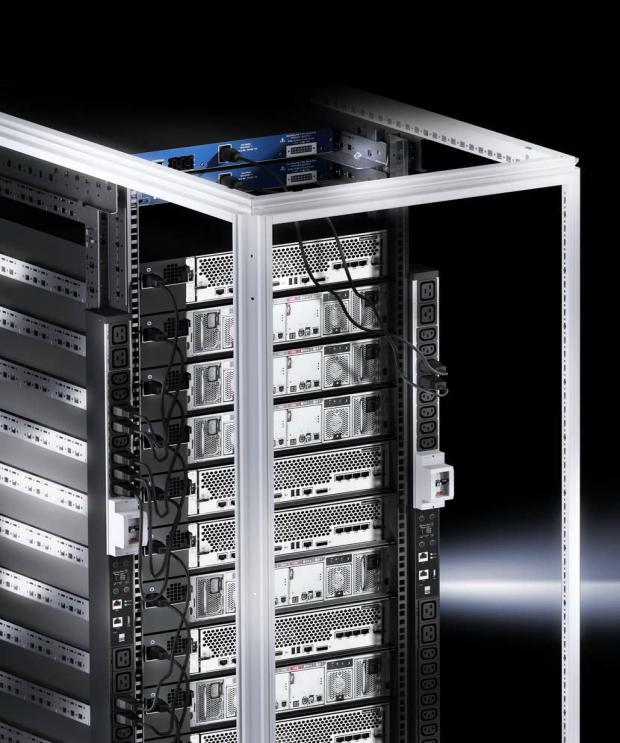

机柜PDU

4、列头柜

精密配电柜-列头柜，集电源输入、输出、全面电力监控、隔离的一体化配电设计，全面提升数据中心配电可用性和管理水平，为数据中心建设和管理带来更好体验。

精密列头柜

5、新风机组

新风系统将室外温度适宜，质量良好的新风通过AHU风墙输送到机房，直接为设备降温，充分实现自然冷却，降低空调系统电力消耗。

组合式空调箱风墙

空气热风回收及水源热泵

一个完善的计算机供配电系统是保证IT设备、场地设备和辅助用电设备可靠运行的基本条件。

机房要求建立高质量的、高度安全可靠的供配电系统，需要有高可靠性冗余的供电系统，且每条进线在另一条进线出现问题的时候，能够承担100％的负载。UPS系统的选用为机房内IT设备提供可靠电源，UPS系统的电池后备时间均按照系统满载运行最少30分钟考虑。在机房区域内所有IT负载设备采用双路供电方式，机柜电源端连接采用工业连接器方式，工业连接器防护等级为IP44。在每个标准机柜内安装2套配电条PDU，配电条的输入端配单相16A/32A工业连接器插头。防雷系统中，UP值满足保护设备的耐冲击电压的要求。接地系统需要考虑交流地、直流地、保护地、抗静电接地。

机房电气系统主要分为以下几个部分：

主干供配电系统；
UPS电源系统
动力配电系统；
照明插座系统；
防雷及接地系统。

l 主干供配电系统

计算机机房按照国家规定设计为一级负荷，一级负荷要求供配电系统具有非常高的可靠性，因此,一级负荷的总供电电源应符合下列要求:

一级负荷由两个电源供电,当一个电源发生故障时,另一个电源应不致受到损坏。两路电源互为备用，每路电源均能承担本工程全部负荷。即当正常工作电源事故停电时,另一路备用电源能够通过ATS自动投入。机房供电系统一般采用以下配电方式，IT配电：“双路市电互投＋UPS（N+1）冗余供电系统＋末端独立的双回路”的高可靠性的供电方式。精密空调配电：“双路市电互投后直接供电”的高可靠性的供电方式。

如某屏蔽机房供电系统，由大楼地下一层变配电室内提供来自不同变压器下经与柴油发电机互投后的2路市电，单路满足120KVA的容量。由低压配电柜下预留电源开关为屏蔽机房供电。两路进线电源引至屏蔽机房强电精密列头柜内，经双电源自动转换器互投，进线电缆规格采用NH-YJV-4*120+1*70mm2，精密列头配电柜进线方式为上进上出，进线输入至UPS配电柜为ZR-YJV4*70+1*35mm2电缆。配电系统为三级分配系统。

l 动力配电系统

强电列头柜分为UPS供电部分与普通动力供电部分。强电列头柜中UPS供电部分给每个机柜提供独立的双路电源。并分配输出配电给门禁监控，大屏、动力环境监控系统。强电列头柜中的普通供电部分分别输出，为机房内的精密空调、照明、插座、应急照明提供电源。

l 照明、插座系统

计算机机房对照明的要求：光线明亮且柔和,适合人们的生理需要,布局合理且操作方便,为工作人员创造良好的工作环境。机房照明按国家标准JGJ/16-2008《民用建筑电气设计规范》、《数据中心设计规范》规定,满足规范对于照度、照明均匀度（不少于0.7）照明稳定性及抑制眩光的要求。IT设备机房区:照度≥500lx，辅助机房区照度≥300lx；办公区域照度≥300lx；应急照明可保证人员做应急处理或安全快捷地沿通道向出口或应急出口疏散。应急照明照度宜为一般照明的1/10。应急照明采用UPS供电方式来实现，取合适位置的嵌入式灯具作为应急照明灯具，当市电停电时，应急照明灯具由UPS系统供电，保证应急照明的连续性的。另单独配置双头灯（自带电源），平时由市电提供电源，市电停电时由自带电池提供电源。疏散照明和安全出口标志灯，其照度不应低于0.5LX。各区域墙面配置 5孔维修插座，方便日常维修。

l 防雷接地系统

按照国家的《建筑物防雷设计规范》、《建筑物电子信息系统防雷设计规范》做好建筑物的防雷措施。在机房防雷系统中，考虑三级防雷，大楼总配电室为第一级防雷，此级防雷由大楼机电方完成；在机房UPS电源及动力电源输入总配电柜进线端设计第二级防浪涌保护（B级），在机房强电列头柜输入端设计第三级防浪涌保护（C级）。

根据《数据中心设计规范》(GB50174-2017)和《建筑物电子信息系统防雷技术规范》(GB50343-2012)的有关规定，机房计算机专用直流地、交流工作地、安全保护地、防雷保护地宜共用一组接地装置，接地装置的接地电阻值必须按接入设备中要求的最小值确定。本项目接地采用大楼共用接地系统，接地电阻<1欧姆。
