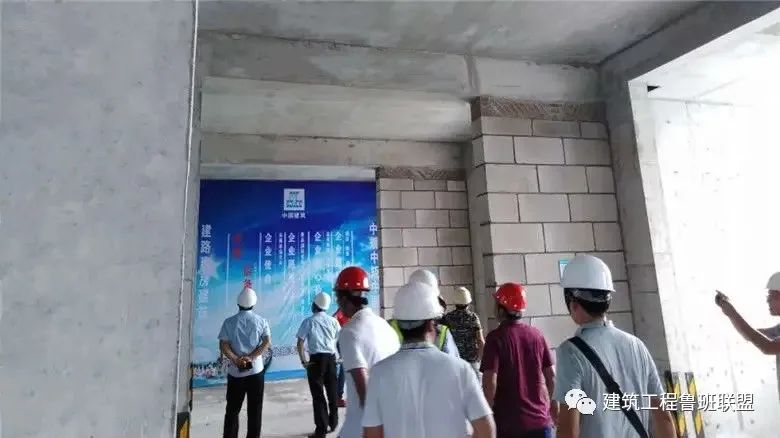

样板引路是创建优质工程的必备法宝，最有效的办法是在大面积施工之前，在首层设置样板层，不仅可以指导并监督施工，而且有助于提升项目形象，可谓是一举多得。本文以中建二局项目为例，看一看该工程如何在首层布置样板层，学习了！

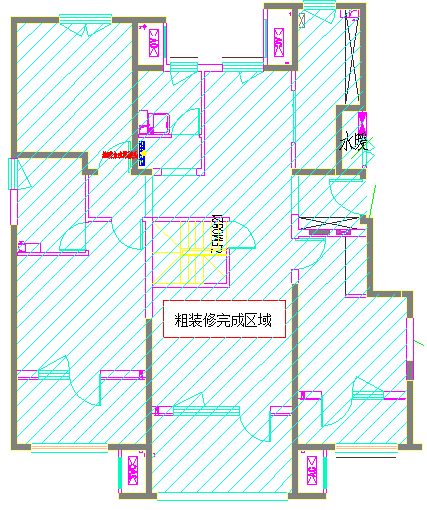

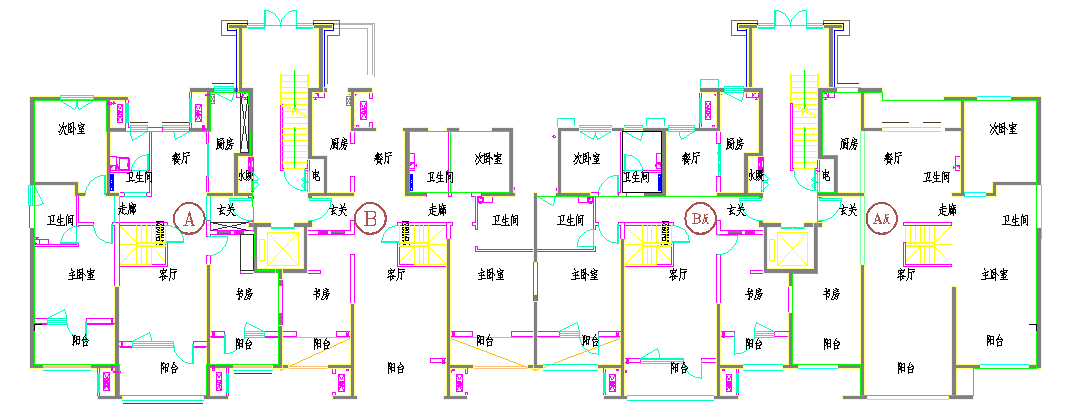

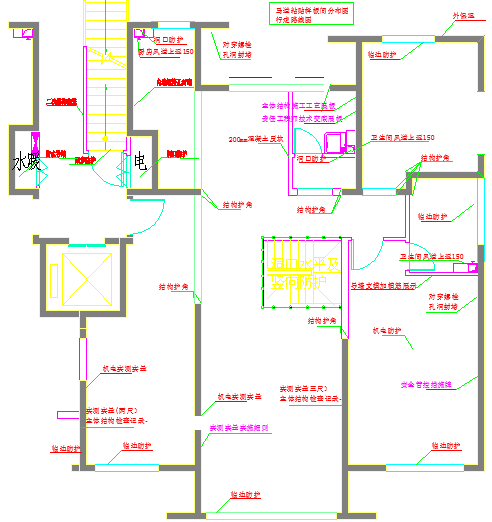

本工程首层分东西两个单元，东单元东西两户为A-反、B-反户型，东单元东西两户为A、B户型：

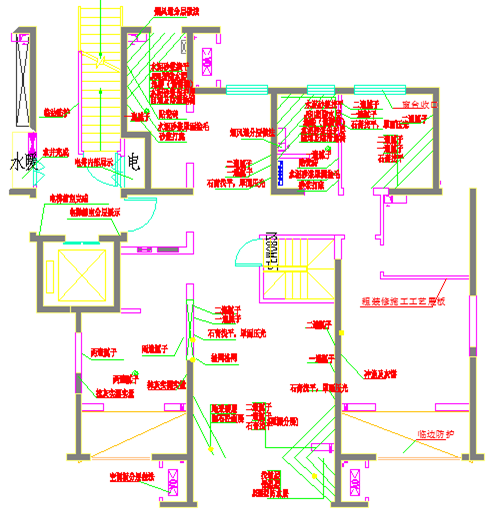

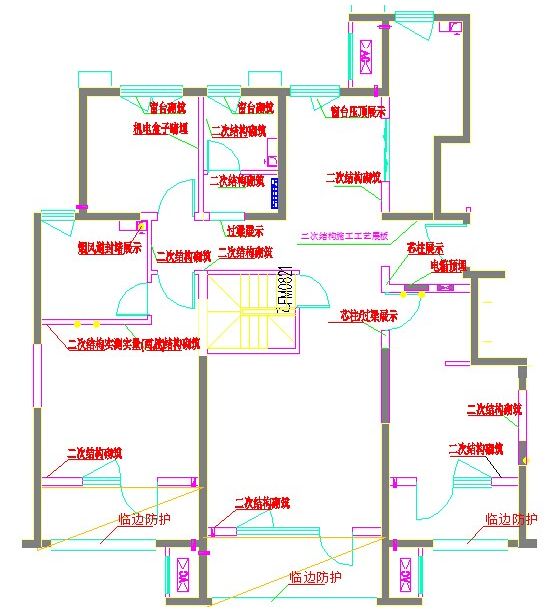

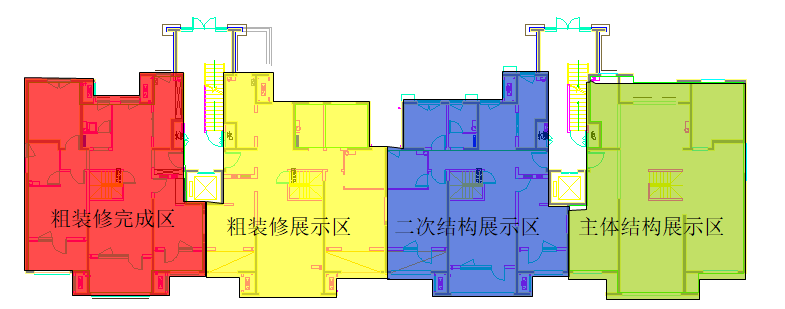

根据首层户型特点以及工程阶段特点，样板展示区划分为四大区域：

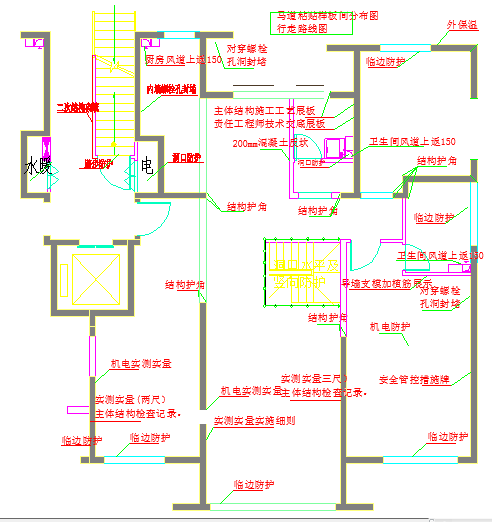

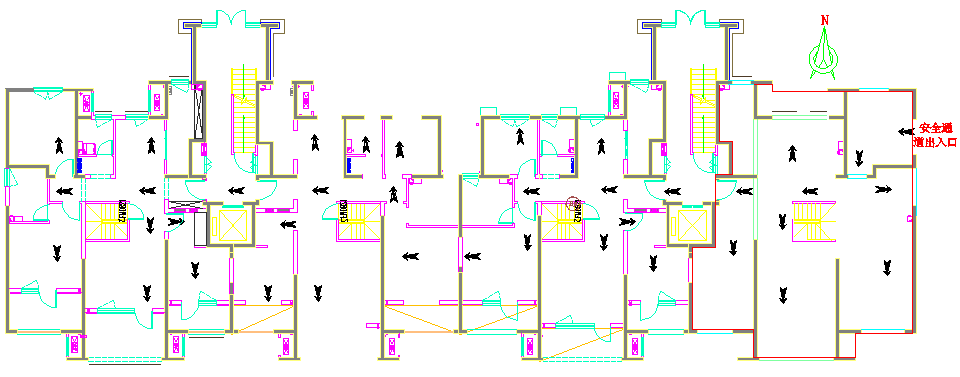

观摩行走路线：样板层出入口位于2#东侧安全通道位置，东、西展示区域由电梯间公共走廊及单元分户墙连接：

展示区部署实施

一

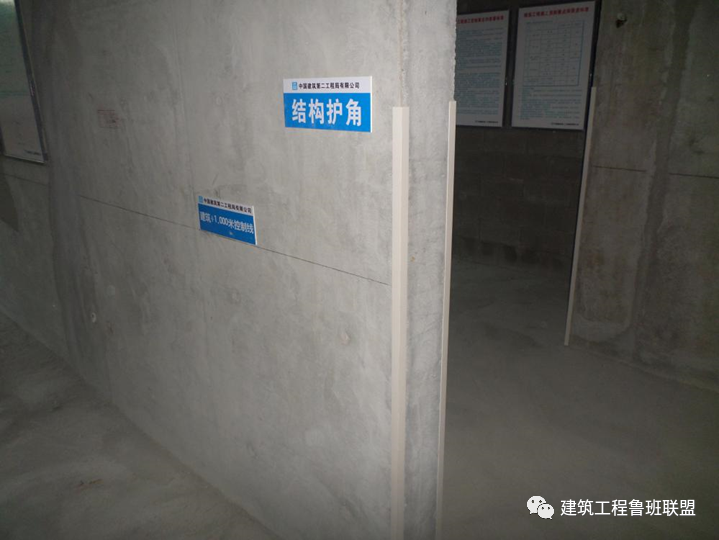

主体结构样板区

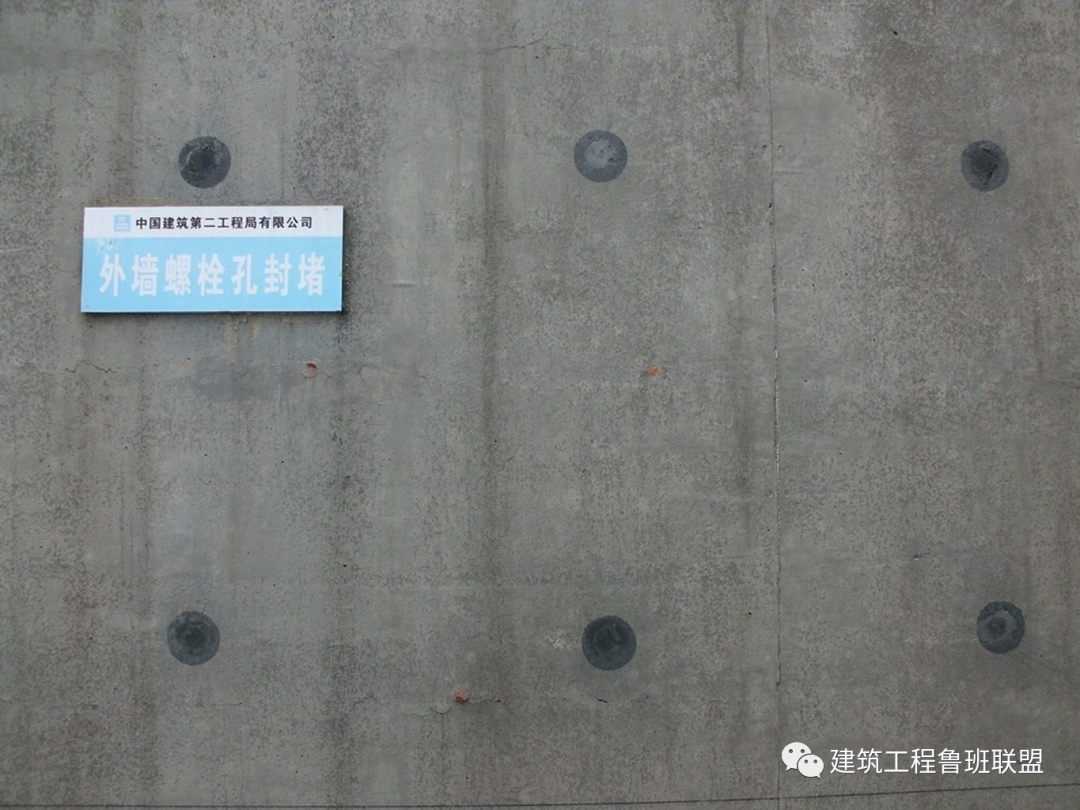

封堵措施：采用1:2微膨胀水泥砂浆封堵，外墙面孔洞周边涂抹直径100mm，1.5mm厚沥青油膏防水。

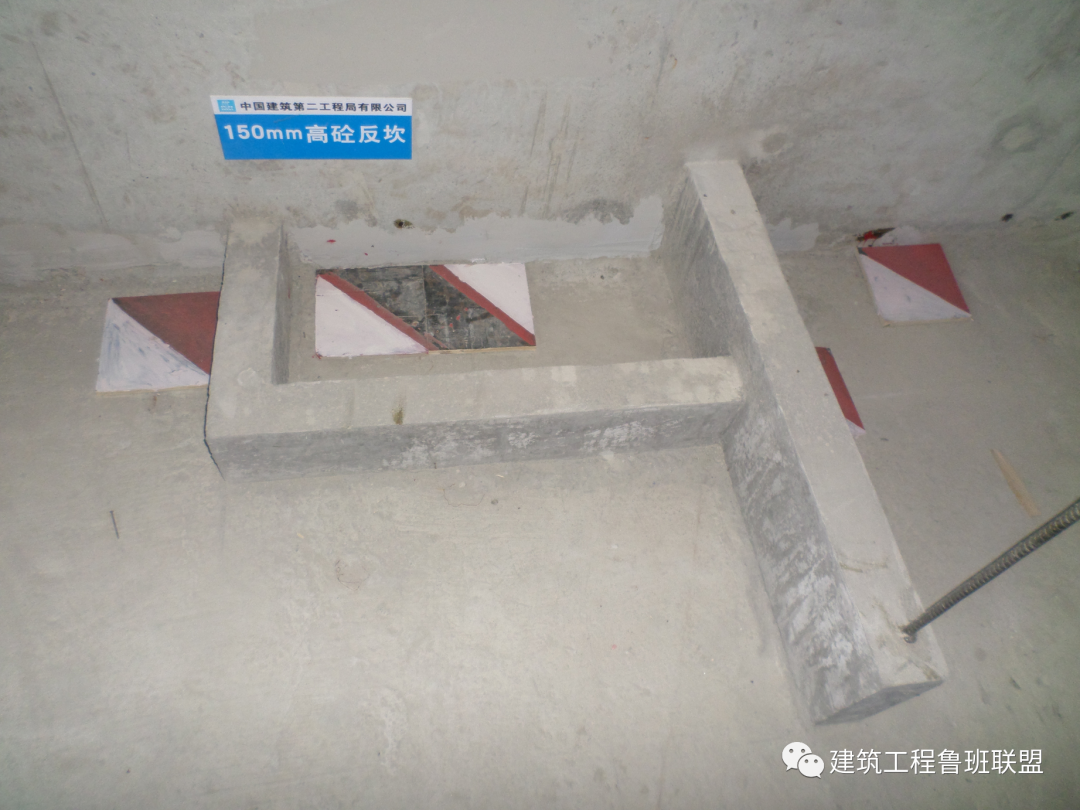

做法：烟道口四周上做100mm宽、150mm高钢筋混凝土反坎（上下各2∅10，箍筋∅6@200），与结构板一同现浇。

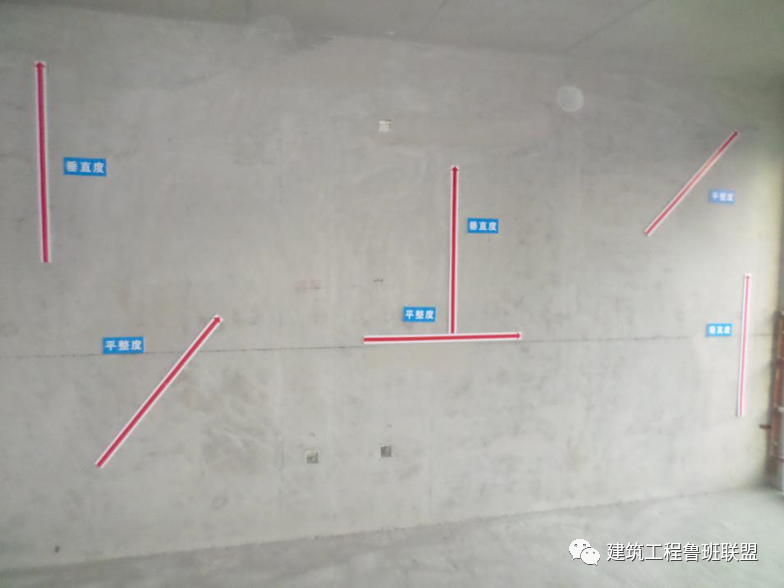

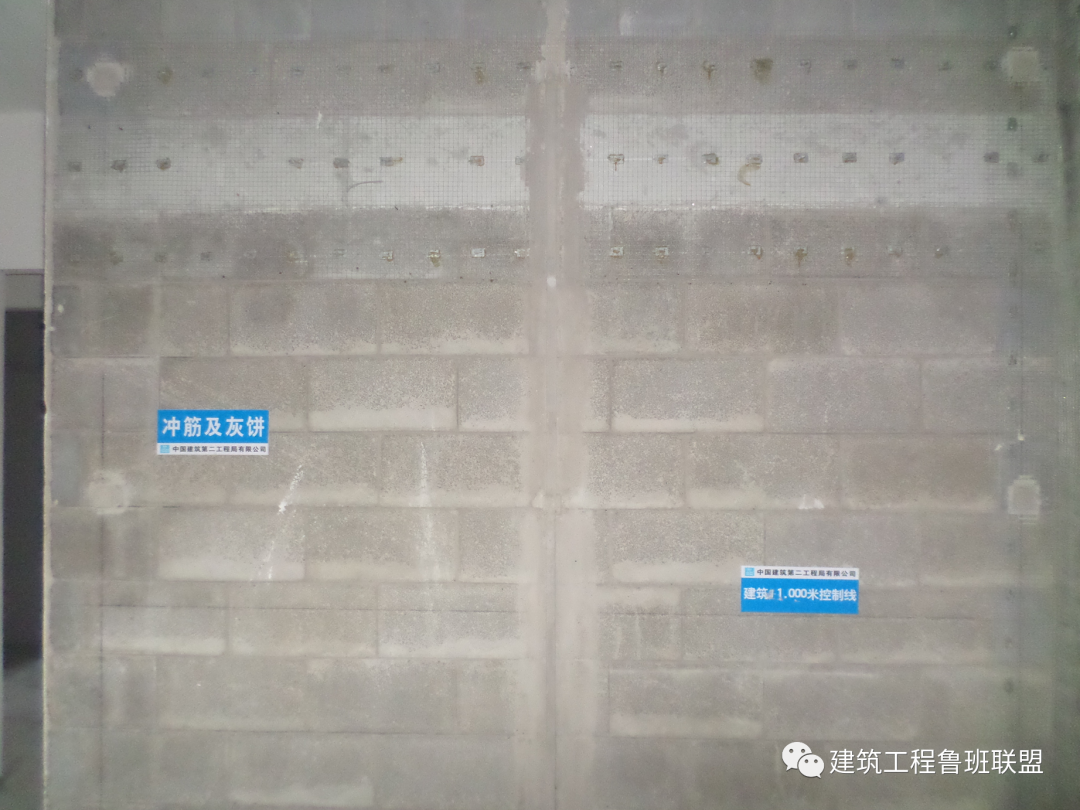

平整度检测：按照45度角斜放靠尺，累计检测2次表面平整度，墙长度大于3米时，还需在墙长中部水平放靠尺检测1次表面平整度。

垂直度检测：按照以下原则检测2次：一是靠尺顶端接触到下部地面位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，墙长大于3m时，还需在墙体长度中间位置靠尺基本在墙体高度方向居中时测1次垂直度。

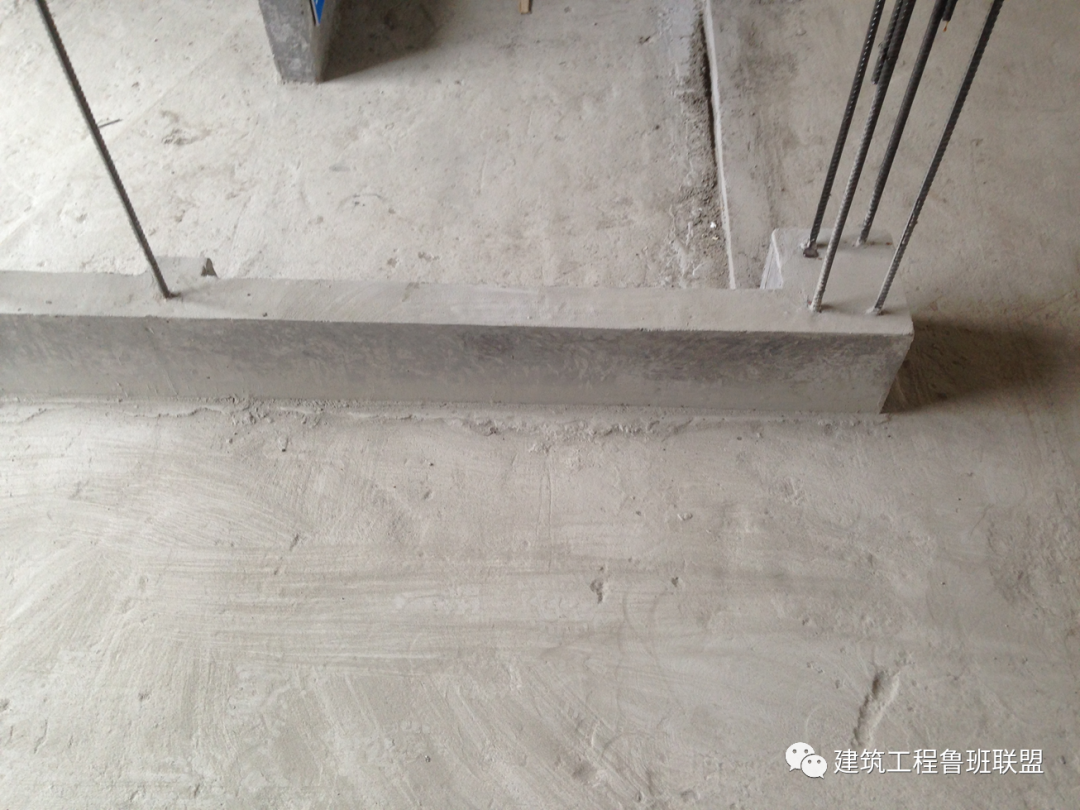

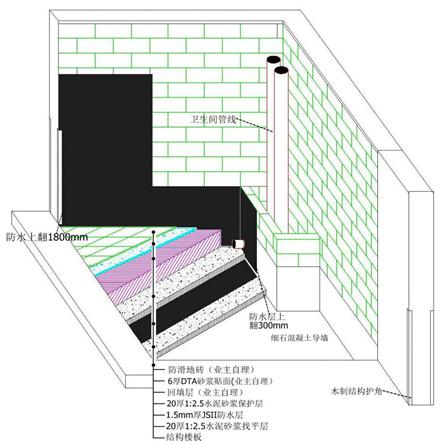

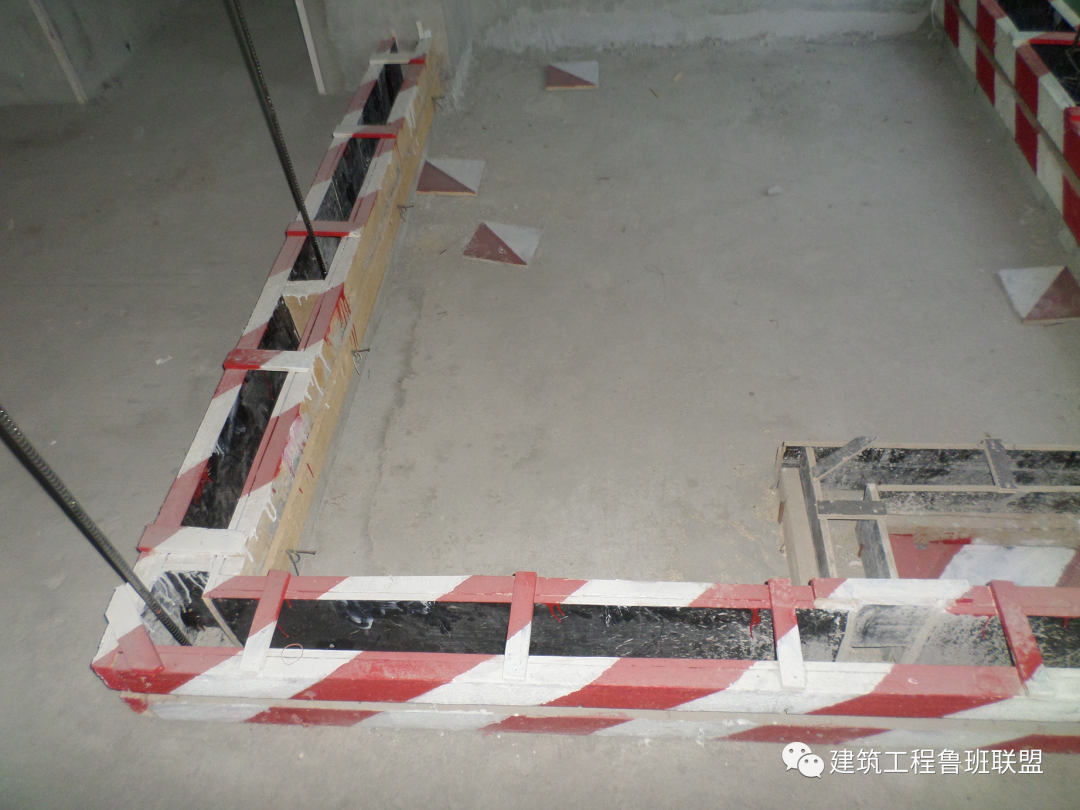

做法1：厨房、卫生间周边墙体（门洞除外）填充墙体根部须先做高出相邻较高房间结构板面200mm的C20细石混凝土导墙再砌筑上部墙体。

植筋要求：1）植筋之前测量人员应先放线确定钻孔位置；2）锚固所用钢筋需要做除锈处理，除锈长度大于锚固长度5㎝左右；3）如遇钢筋，不得随意变换钻孔角度，应在相邻位置重新钻孔，由此而产生的废孔灌浆填实；4）钻孔深度≥10d，孔径d+4mm；5）植筋与混凝土边缘距离不宜小于5d。

二

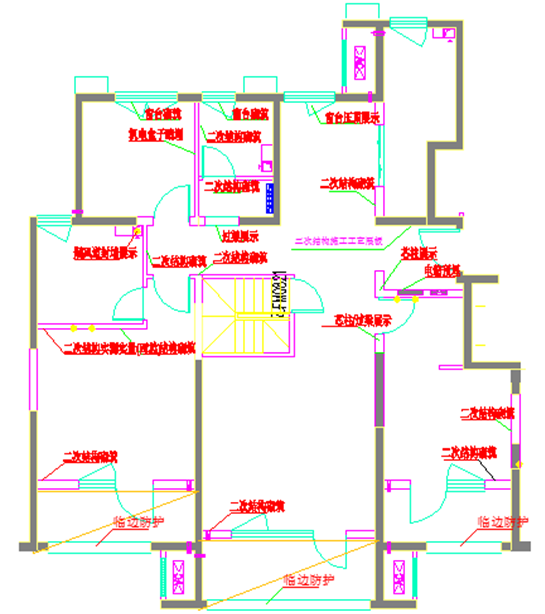

二次结构样板区

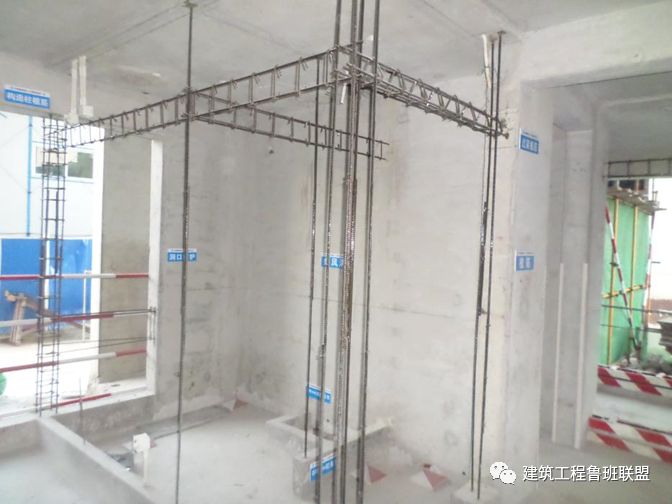

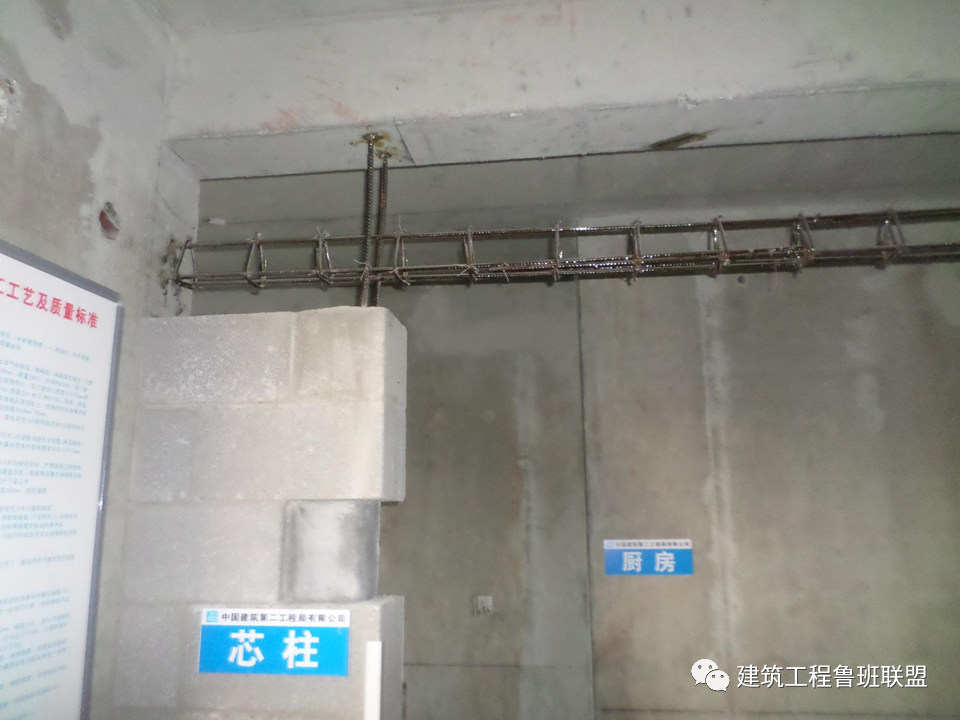

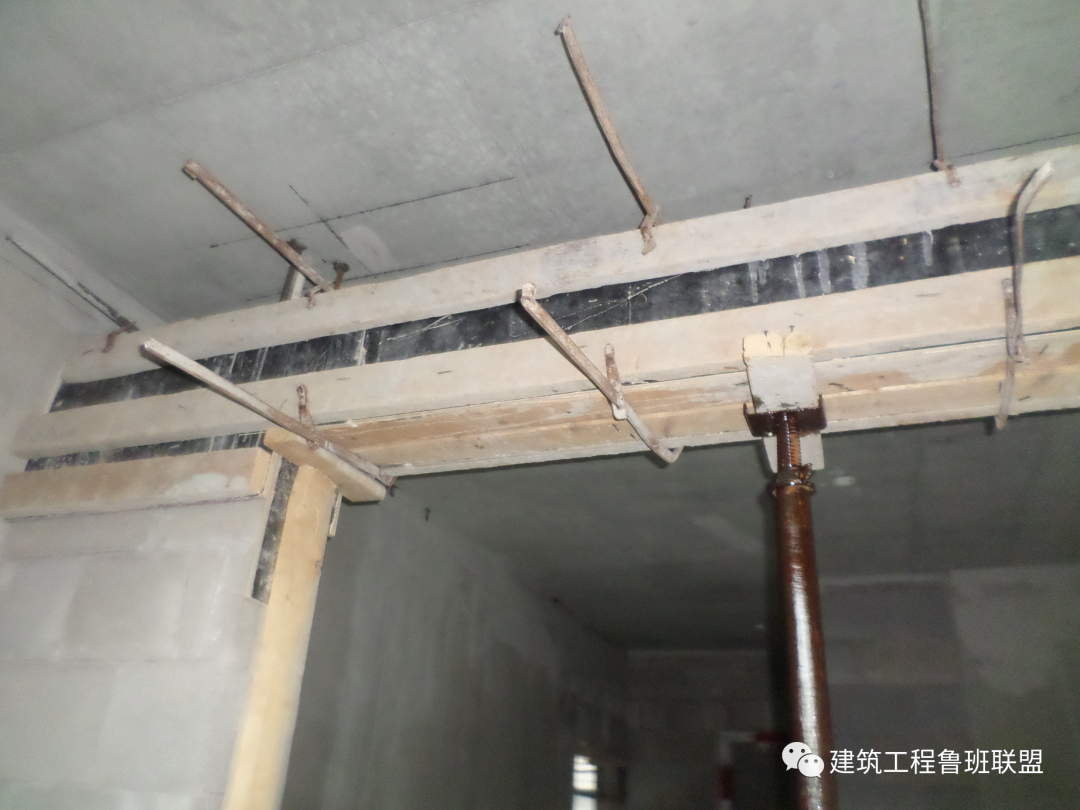

芯柱系梁统一展示在书房门入口，系梁宽度范围内以上不砌筑，下部留出1—2皮转不砌。

底部支撑采用碗扣架，木板固定采用步步紧，间距500mm，不使用对拉螺栓。

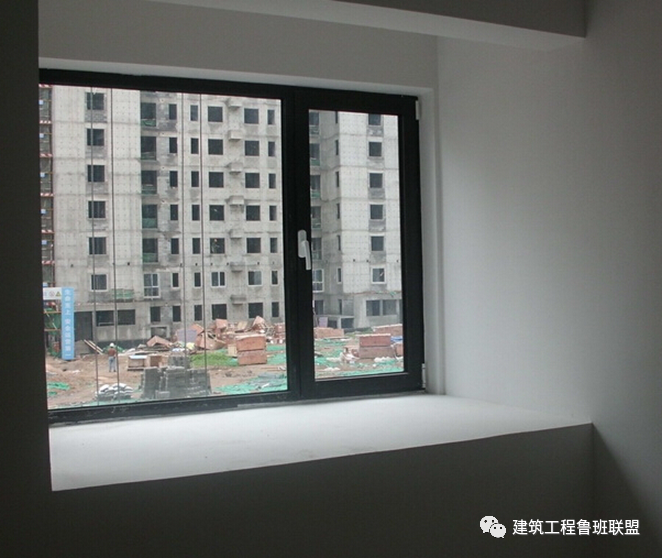

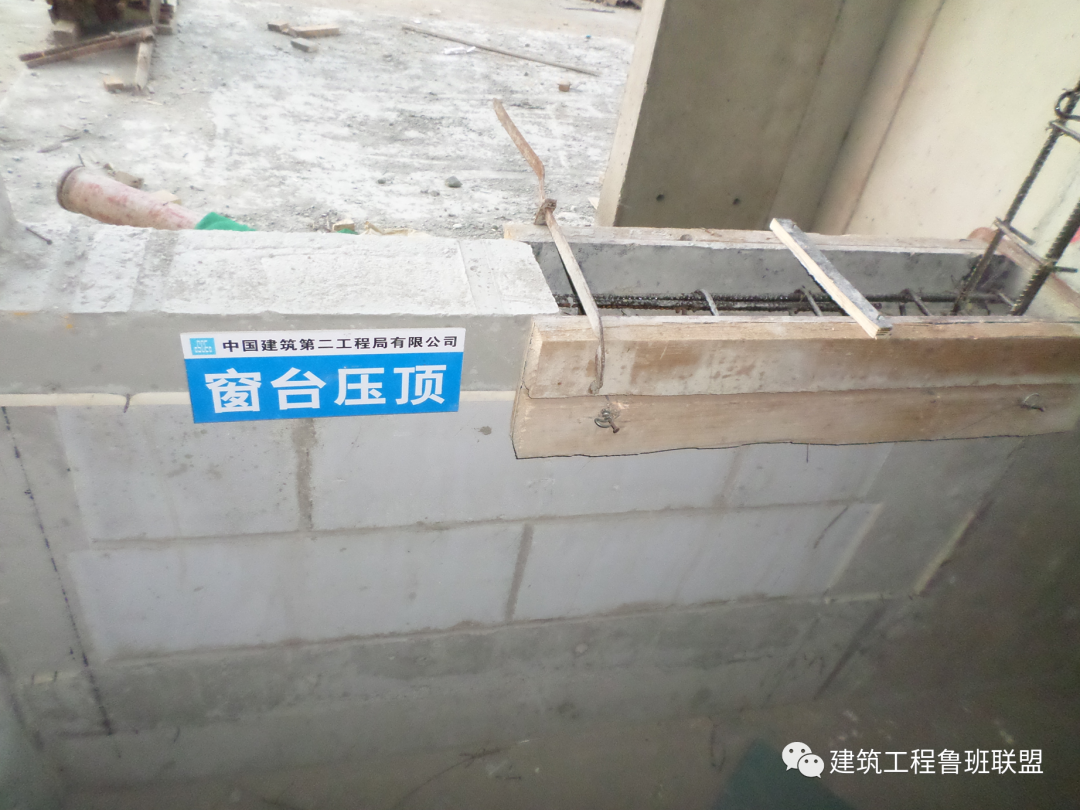

窗台须设100厚同墙宽的C20细石砼压顶，压顶通长设置，配筋2C12；A6@200或设置U形梁。

外窗洞口两侧设置抱框，厚度100mm，配置2C12，拉钩A6@200，间距500mm与墙锚固。

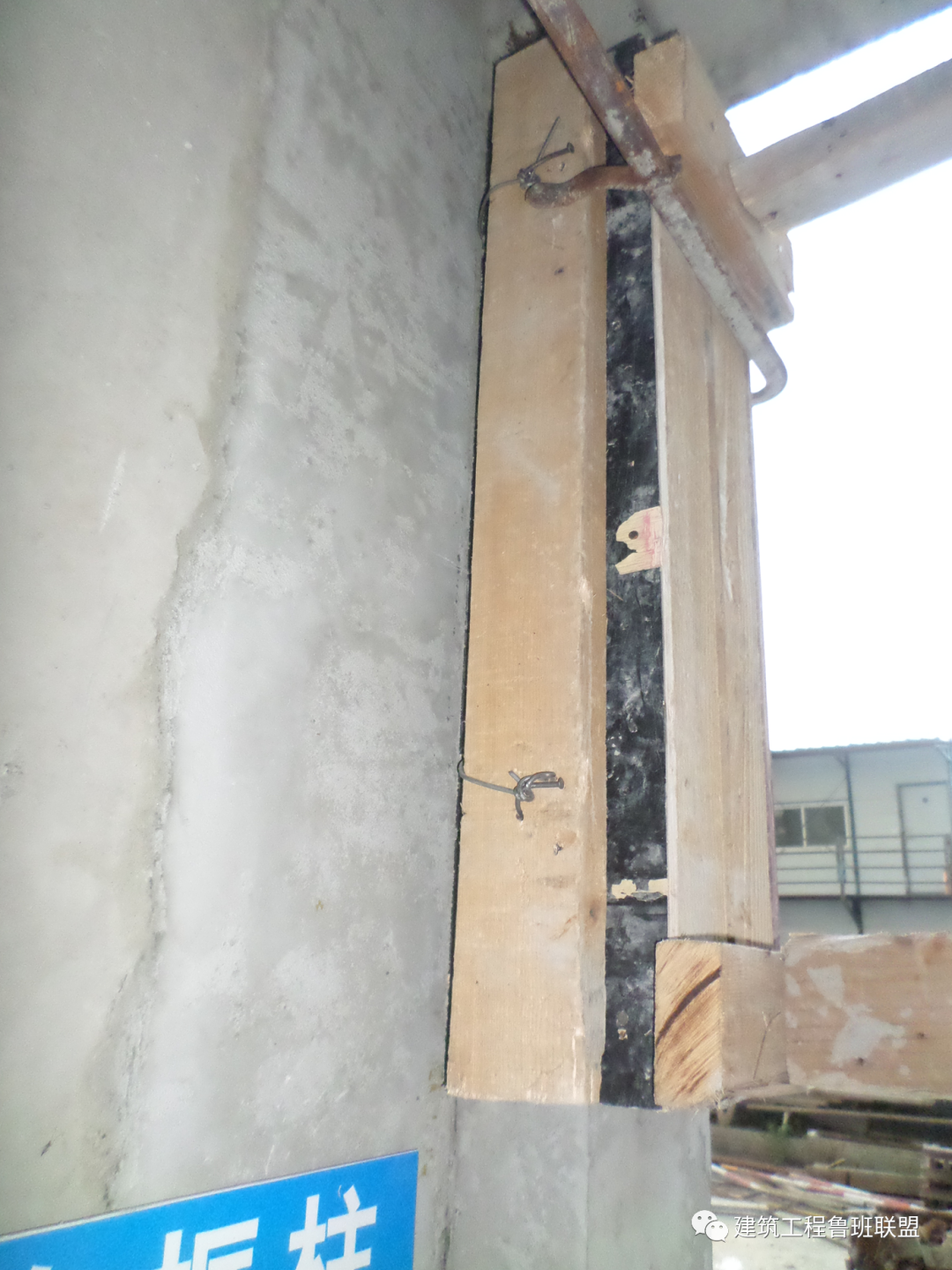

抱框柱模板

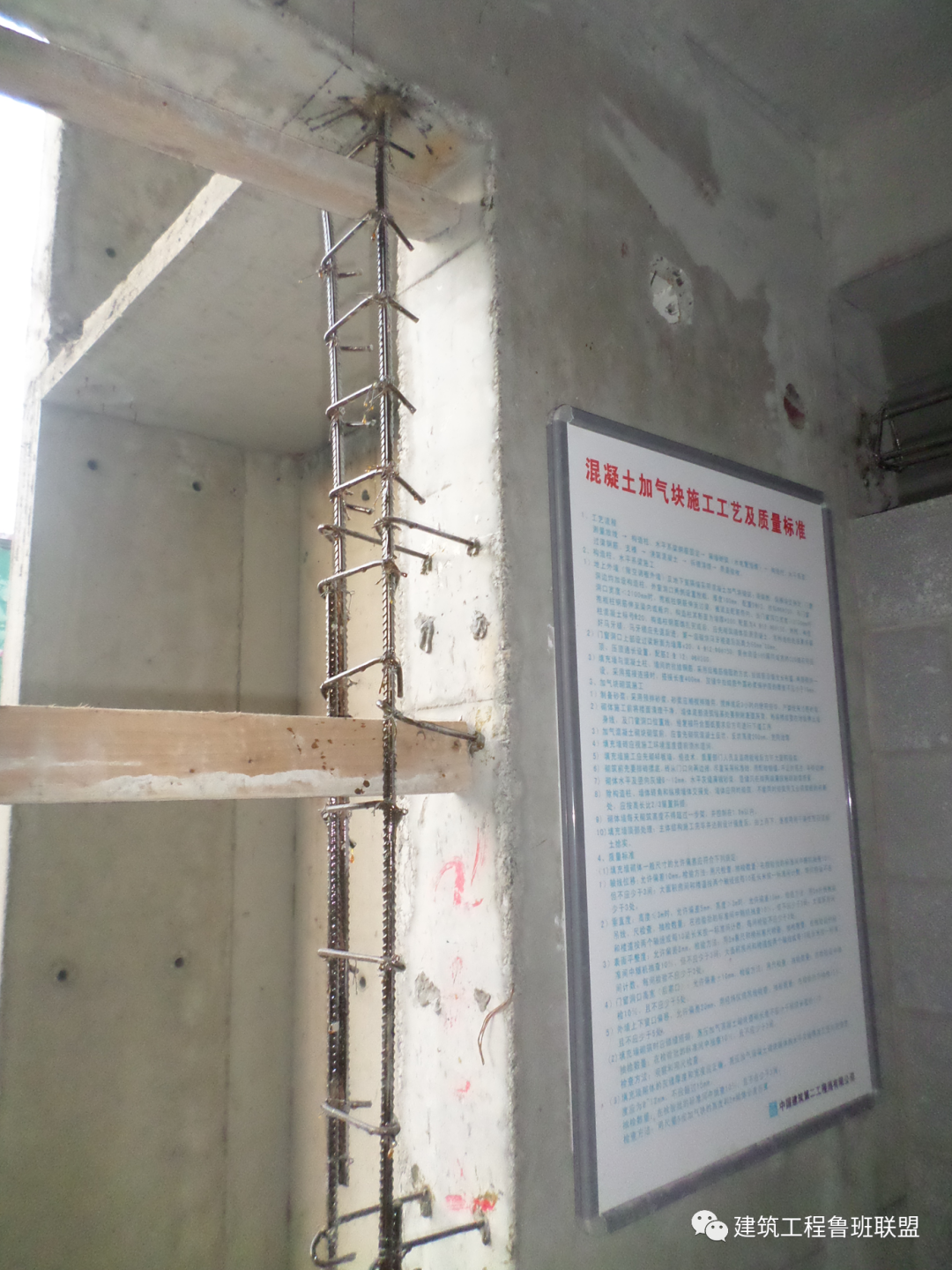

抱框柱植筋

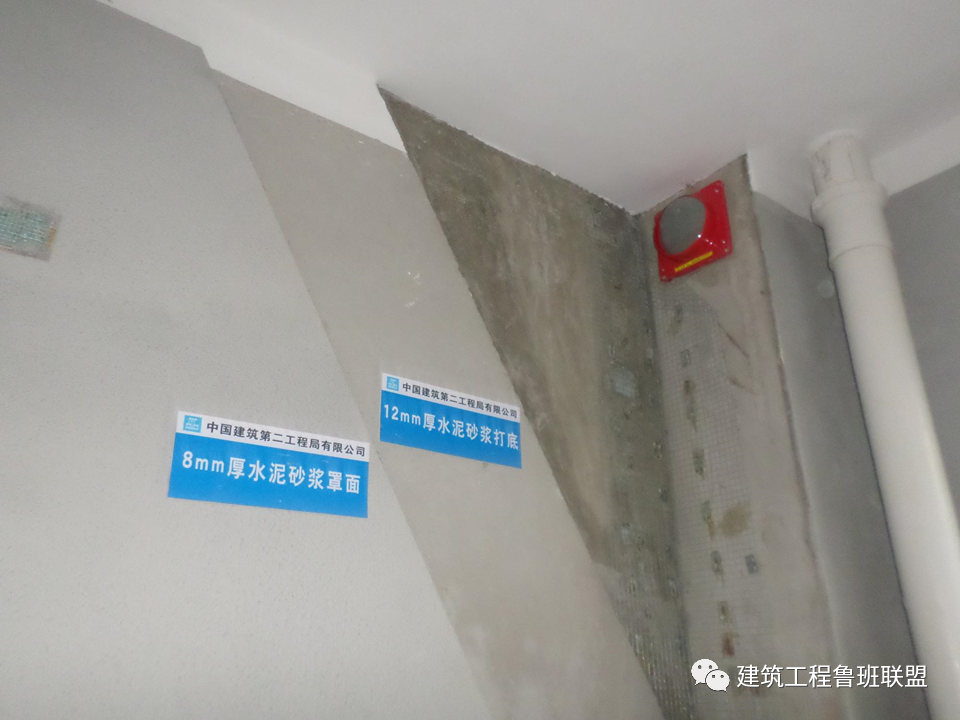

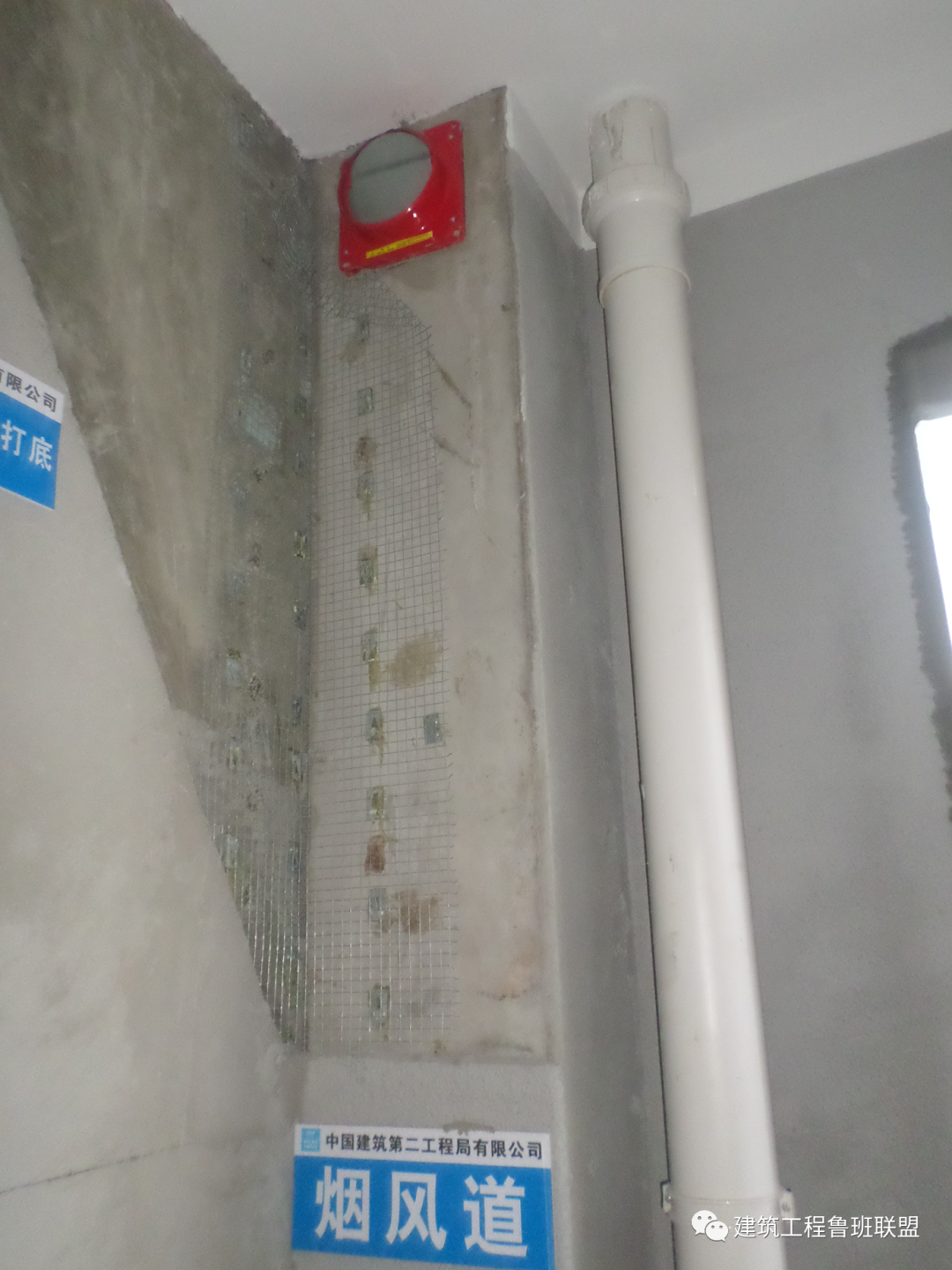

1）烟道口四周上做100mm宽、150mm高钢筋混凝土反坎（上下各2∅10，箍筋∅6@200），与结构板一同现浇；2）烟道后墙体8mm厚1：2.5防水砂浆抹灰打底；3）烟风道安装；4）C20细石混凝土（掺12%UEA膨胀剂）分两次堵塞缝隙。

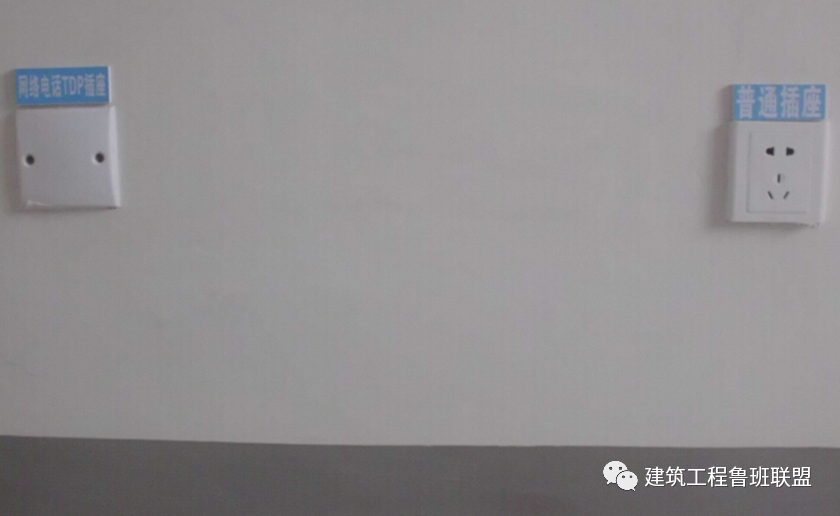

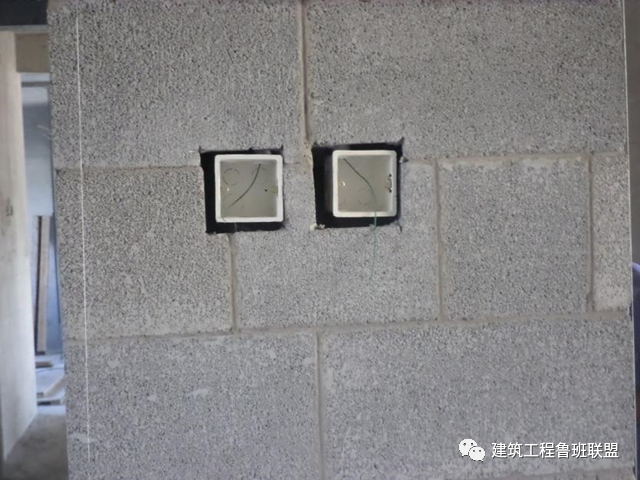

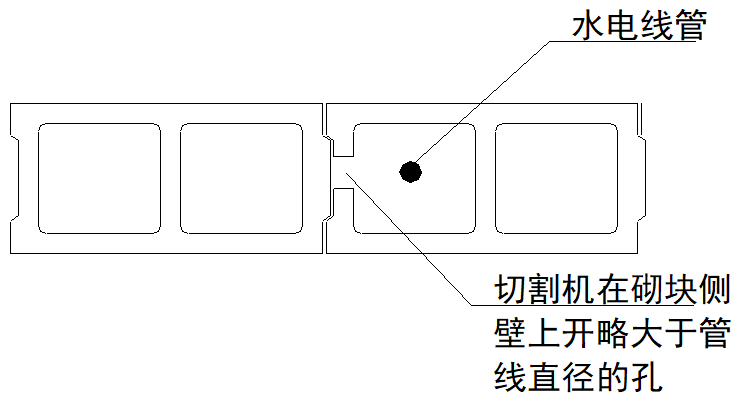

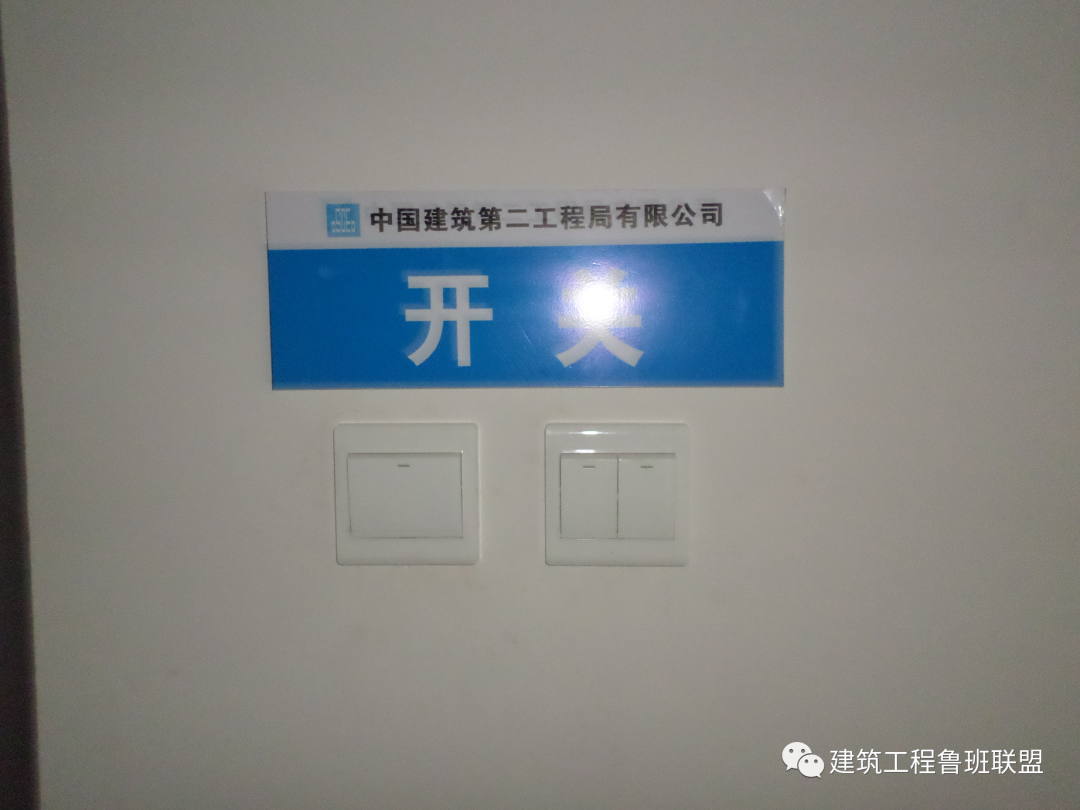

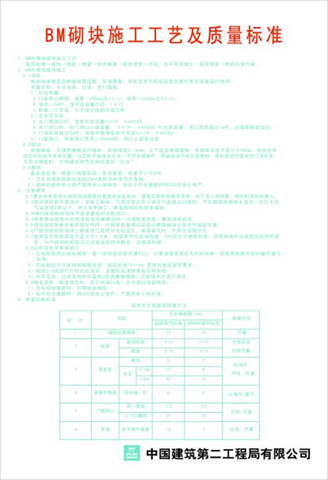

1）深化结构与机电图纸，进行BM连锁砌块与穿线管道、开关、电箱等相对位置的排布，在砖砌筑之前先按深化图打孔或切割，避免后期剃凿破坏墙体；2）由下至上的线管，砌筑时将砌块套入；由上至下的线管，砌筑时将砌块侧面开槽，将管线套入砌块中。

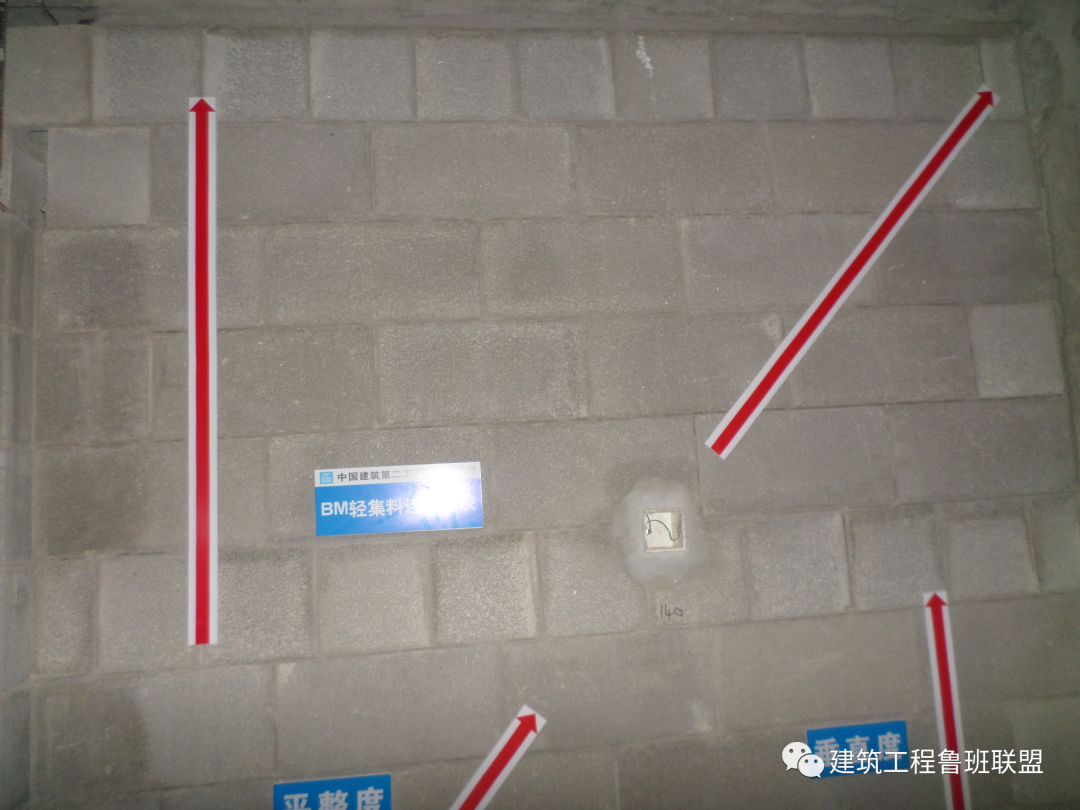

平整度检测：1）当墙面长度小于3米，各墙面顶部和根部4个角中，任取2个角。按45度角斜放靠尺分别测量2次；2）当墙面长度大于3米时，还需在墙长度中间位置增加1次水平测量；3）墙面有门窗、过道洞口的，在各洞口45度斜交叉各测一次，作为新增实测指标合格率的1个计算点。

垂直度检测：1）当墙长度小于3米时，同一面墙距两侧阴阳角30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置30cm时测1次垂直度；2）当墙长度大于3米时，同一面墙距两端头竖向阴阳角30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置30cm时测次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。
