混凝土管桩由于承载力高、自重轻、造价低、可贯入度好等特点，已广泛应用于工业建筑、民用建筑和桥梁、铁路等基础工程中，尤其在长江三角洲和珠江三角洲等沿海软土地区，管桩应用非常普遍。

今天我们以算客工场平台上某广东项目为例，分享管桩工程的计量计价。如还需要对管桩的施工工艺流程进行了解，可以阅读平台前期相应文章。


一、管桩工程量内容拆分


1、施工工艺工作内容

计算管桩工程量，首先分析管桩施工的工艺流程。
常规的预应力管桩施工工艺流程大致包括，平整场地、测量放样、桩位复核、管桩预制、管桩运输、管桩进场检查、打桩机就位、吊桩、稳桩、垂直度检查、打桩（静压沉桩）、接桩、送桩、沉桩到位、验桩、桩机移位、桩帽、切割等。

2、定额规定需要计算的工程量

上述施工工艺包含的工作内容，根据工程造价计量规则，不是所有环节都需要分开计量。
本项目在广东，我们查阅广东地区2018年定额，见下图，根据定额计算规则，桩基可计量的工程量包括：管桩桩尖、预应力管桩、预应力管桩、截（接）桩头、管桩填充材料和桩头防水。


3、根据施工工艺及图纸，分析可计量工程量

查阅该项目图纸，除上述定额约定可计量的工作内容外，还应计算以下工程量，封底混凝土、桩基引孔、桩基检测费。




二、工程量计算


1、管桩桩尖

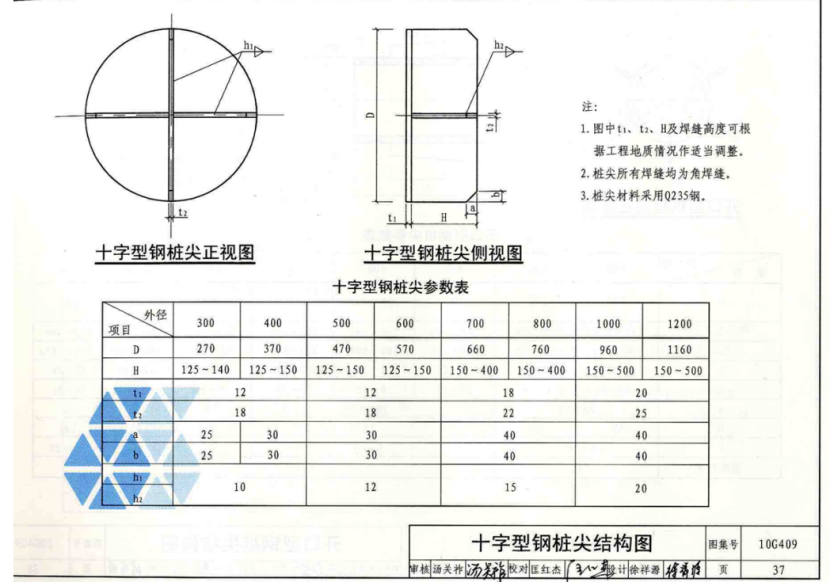

该项目图纸设计桩尖采用十字型钢桩尖，查阅国家标准图集《预应力混凝土管桩》（10G409），十字型钢桩尖做法如下。


上述十字型钢桩尖，需根据设计注明的管桩直径分别计算。

我们以直径800mm的管桩为例：

查上述标准图集P37，外径800的桩，D=760,H=400,t1=18,t2=22，据此计算钢桩尖钢板重量。

厚度为t1=18mm的钢板面积S=0.76*0.4=0.3m2，钢板重量=钢板面积*理论重量=0.3*18*7.85 = 42.4kg；

厚度为t2=22mm的钢板面积S=0.76*0.4=0.3m2，钢板重量=钢板面积*理论重量=0.3*22*7.85 = 51.8kg；

钢桩尖钢板工程量=厚度为18mm的钢板重量+厚度为22mm的钢板重量的和，即42.4kg+51.8kg=94.2kg；

以上工程量为单根桩桩尖工程量，项目计量时以该工程量乘以相应桩的根数，算出总的钢桩尖工程量。

2、预应力管桩(含桩尖长度），分桩径、按打（压）入长度分别计入；

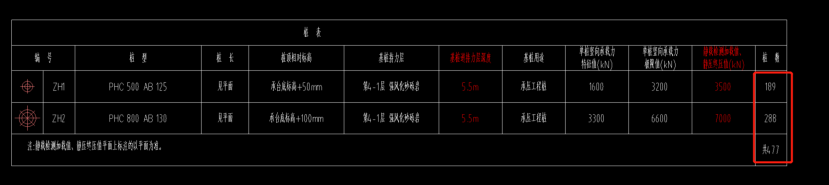

根据图纸资料可知，本工程管桩为承压工程桩，分为外径500mm管壁125mm厚，外径800mm管壁125mm厚两种型号。桩长按图纸标注计入；




如图示，直径500mm管桩，长度为：H=15m；
乘以根数得出总长度：H=15*89=1335m
直径500mm管桩，长度为：H=20m；
乘以根数得出总长度：H=20*100=2000m



如图示，直径800mm管桩，长度为：H=23m；

乘以根数得出总长度：H=23*134=3082m

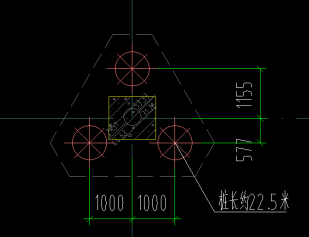

直径800mm管桩，长度为：H=22.5m；

乘以根数得出总长度：H=22.5*154=3465m

3、凿（接）桩头。

预制混凝土接桩工程量，按设计图示数量以“个”计算，

其中，直径500mm管桩接桩头个数为59个，直径800mm管桩接桩头个数为84个，接桩头个数总计为：n接=143个

机械切割预制桩头工程量，按设计图示数量以“个”计算；

其中，直径500mm管桩截桩头个数为77个，直径800mm管桩截桩头个数为111个，截桩头个数总计为：n截=188个

4、管桩填充材料。

根据图纸及相应图集要求，可知不截桩桩顶、截桩桩顶、接桩桩顶与承台的连接做法不同，此处以直径800mm、不截桩桩顶为例：



单根管桩填充材料需计算的项目有：

1、管桩顶填芯混凝土，其高度H不小于3D，且不小于1.5m，此处以1.5m计入。填芯混凝土的工程量为：V=3.14*（0.4-0.13）*（0.4-0.13）*1.5=0.34m3；

2、托板，4-5厚圆薄钢板，工程量为：S=3.14*（0.4-0.13）*（0.4-0.13）=0.23m2；

3、桩顶灌芯钢筋笼

①C20，长度（35d+5d）*6=4.8m，工程量4.8*2.47=11.86kg

②A10，长度4*1.5=6m，工程量6*0.617=3.7kg

桩顶箍筋2A6，长度2*3.14*（0.8-0.13*2）=3.39m，工程量3.39*0.26=0.88kg；

以上工程量为单根管桩填充材料，项目计量时以该工程量乘以相应桩的根数，算出总的管桩填充材料工程量。
5、封底混凝土

如图示，封底混凝土长度按1.5m计入，工程量为V=3.14*（0.4-0.13）*（0.4-0.13）*1.5=0.34m3；

项目计量时以该工程量乘以相应桩的根数，算出总的管桩封底混凝土工程量。

6、引孔

是因地质条件不好，比如有管桩难以贯穿的硬夹层，为减少坏桩率，多采用引孔方法。





根据图纸要求，引孔工程量按引孔长度乘以引孔截面积以体积计算，引孔长度同设计桩长，引孔孔径同桩径。

如图示，直径500mm管桩，长度为：H=15m；

乘以根数得出总长度：H=15*89=1335m

直径500mm管桩，长度为：H=20m；

乘以根数得出总长度：H=20*100=2000m

该直径500mm管桩，引孔工程量为：V=（1335+2000）*3.14*0.25*0.25=654.49m3；




如图示，直径800mm管桩，长度为：H=23m；

乘以根数得出总长度：H=23*134=3082m

直径800mm管桩，长度为：H=22.5m；

乘以根数得出总长度：H=22.5*154=3465m

该直径800mm管桩，引孔工程量为：V=（3082+3465）*3.14*0.4*0.4=3289.21m3；

7、桩头防水

桩头防水以桩头数量按“个”计入；

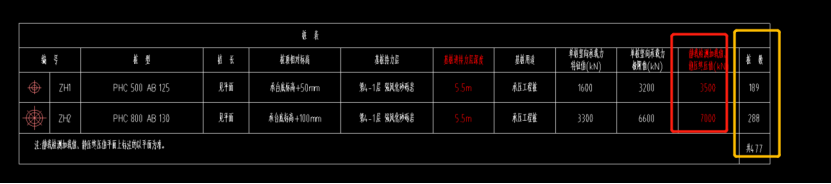

如图所示，桩头防水工程量为：n=477个；

8、桩基检测费

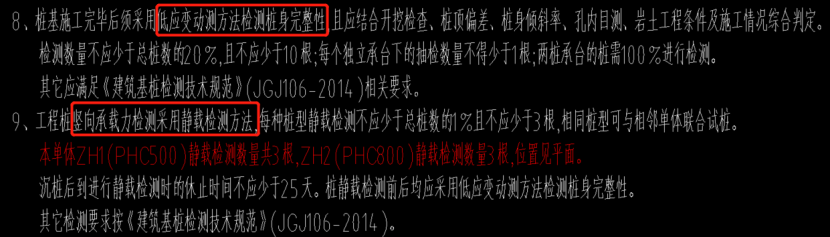

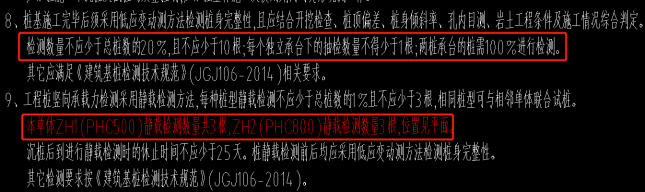

根据图纸要求，应对桩基进行完整性及承载力的检测，桩身完整性检测的检测数量不少于总桩数的20%，且不少于10根；独立承台抽检数不少于1根，两桩承台需100%检测。

工程桩竖向承载力检测不少于总桩数的1%，且不少于3根，本单体ZH1（PHC500）静载检测数量3根，ZH2（PHC800）静载检测数量3根。

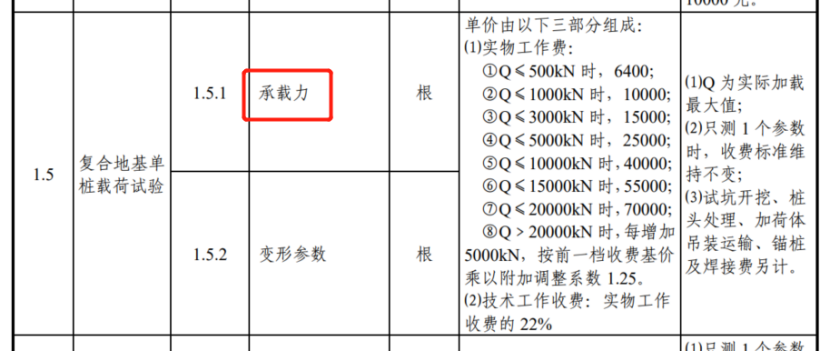

结合广东省房屋建筑和市政工程质量安全检测收费指导价格中相关信息，可得出本项目的桩基检测费用。


桩基静载检测费（承载力检测）：（25000+40000）*3=195000元

桩基动载检测费（完整性检测）：477*300=143100元

以上是我们对预应力混凝土管桩计量的理解，希望对大家有所帮助，想要对桩基的计量有更多的了解，关注询匠公众号，下期小编继续跟大家一起聊桩基！
