挂篮是一个能沿梁顶滑动或滚动的承重构架。
挂篮锚固悬挂在已施工梁段上，为下一节段施工作业提供空中平台。完成一个节段施工后，挂篮即可前移并固定，进行下一节段的施工，如此循环直至悬臂灌注完成。
挂篮主要由承重结构、吊挂系统、走行系统与模板系统等组成 ，各部自成体系，相互独立且又相互联系。
多用于斜拉桥施工，因为节段长度较大，一般挂篮难以达到悬臂刚度。有现成的斜拉索可以利用，作为挂篮的前支点。

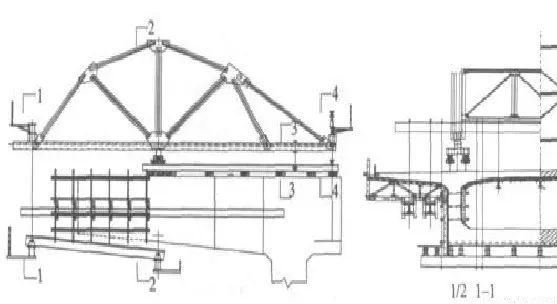

三角形挂篮

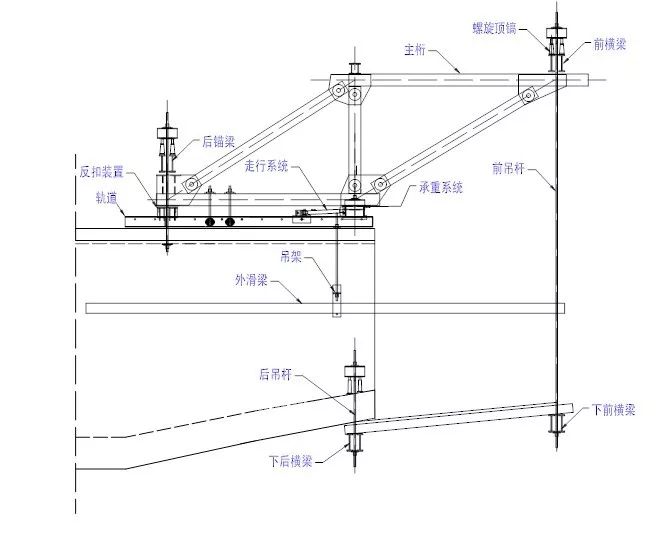

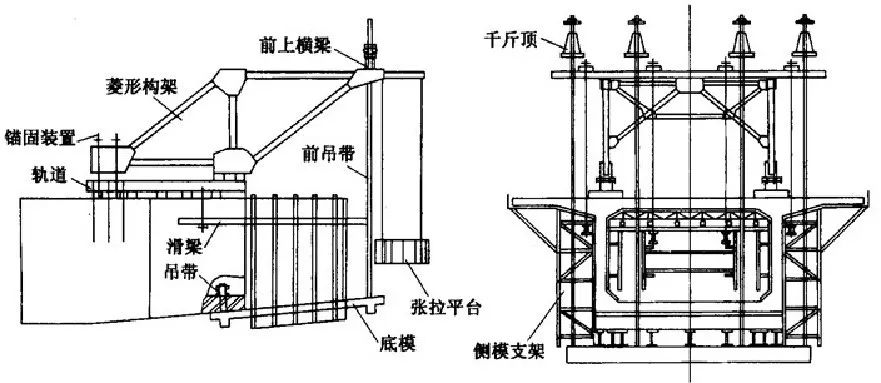

菱形挂篮

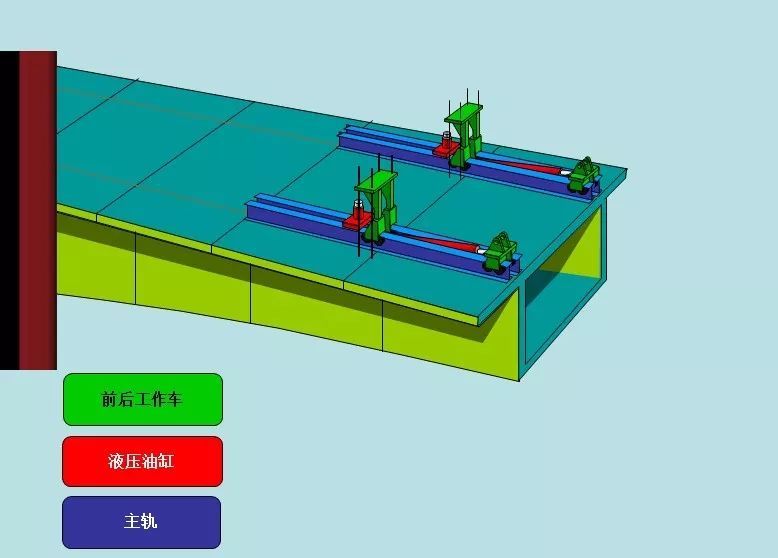

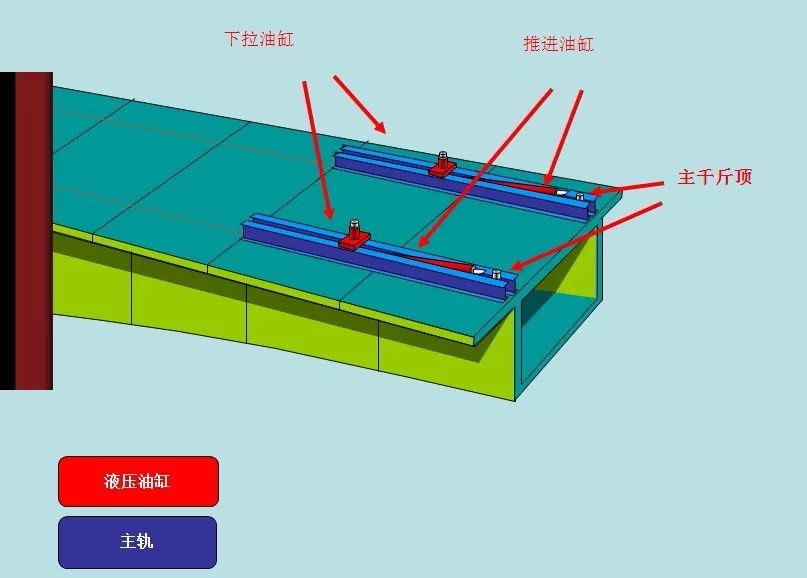

✄行走系统
挂篮行走时的走道（滑道、轨道）；
挂篮行走的动力装置，有液压、机械两种；
滑道与主梁之间的支腿、滑板、滚轮等。
✄锚固系统
挂篮平衡稳定的关键之处；
后锚固：保证行走、混凝土浇筑各工况下挂篮的倾覆稳定。
后下锚固：混凝土浇筑时，后下横梁传给已浇梁段底板的承力锚固。
包括锚杆、压轮、连接件、升降千斤顶等。

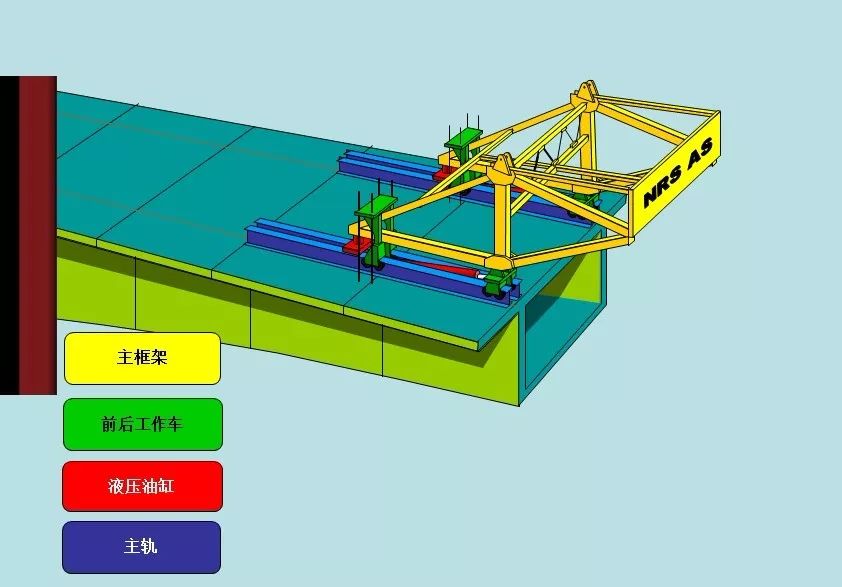

✄主结构系统
为挂篮悬浇的主要承重结构
承担由底篮、后锚固传来的所有荷载；结构形式多种多样。
包括前、后上横梁、横向联结等。
✄悬吊系统
挂篮行走时悬挂底篮的承重构件；
混凝土浇筑时传递底篮的荷载；
通常有吊杆、吊带两种形式，以销接或连接器调整高度以适应不同的梁底标高。
✄底篮系统
直接承受悬浇梁段的重力荷载；
承受模板等其他附加荷载；
由前后横梁、底模纵梁、前后下工作平台组成。
前后横梁、底模纵梁可根据具体情况为型钢式或桁架式。
✄模板系统
悬浇梁段的底模板、内外模板及端模。

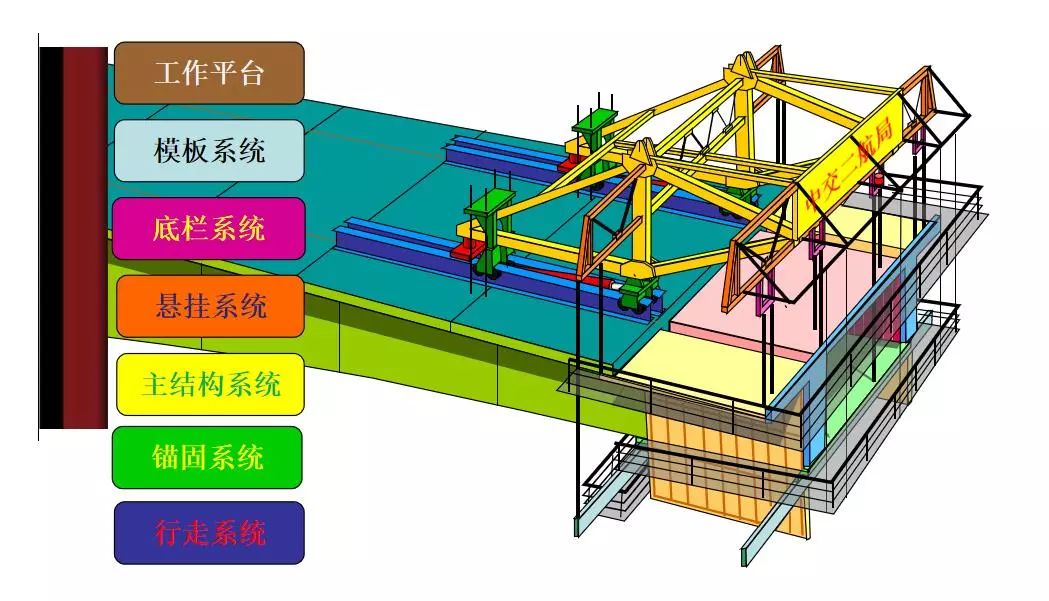

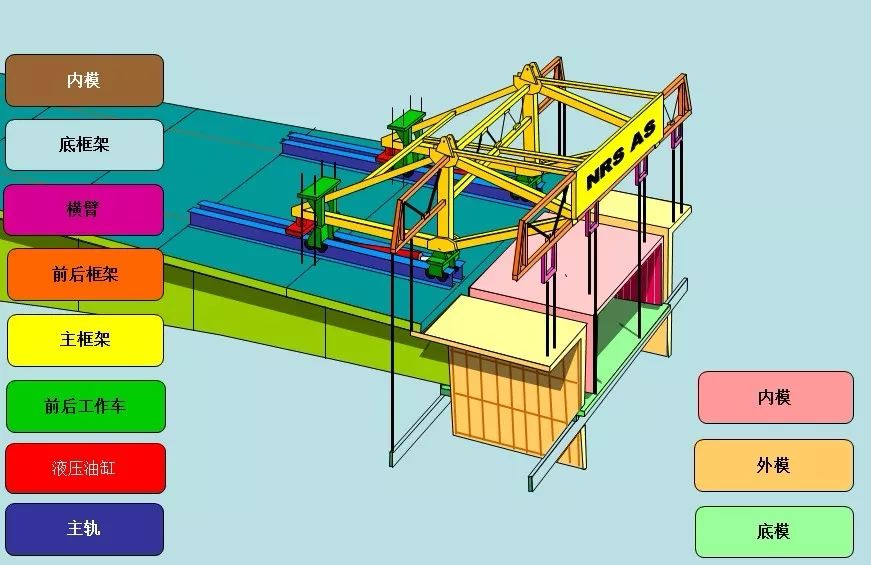

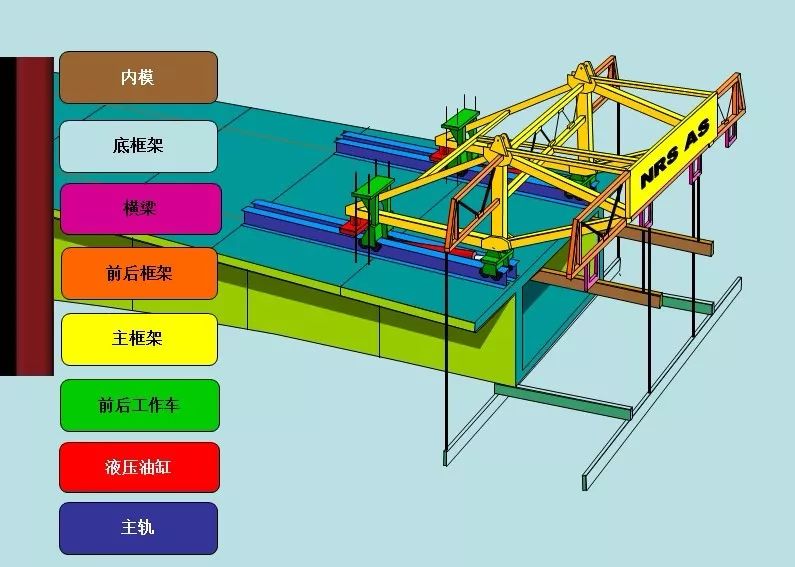

✄挂篮系统图示注释
★挂篮设计原则
自重轻、结构简单、受力明确、坚固稳定、变形小、前移和装拆方便、具有较强的可重复利用性。
★设计参数要求
挂篮与梁段混凝土质量比值应控制在0.3-0.7之间，或设计限重内；
允许最大变形（包括吊带变形）：≤20mm；
施工行走时的抗倾覆安全系数：≥ 2；
自锚安全系数：≥ 2 ；
★设计其他要求
挂篮重量应控制在设计要求的重量范围之内。
主桁片的数量应与箱梁的腹板对应。主桁位置应作用在箱梁的腹板位置或附近。
吊带与下前横梁联结宜设双向铰设计。
挂篮主要受力点处要进行局部加强，尤其在承重系统位置。
❖挂篮选型
挂篮是悬臂施工中的主要设备，按结构形式可分为桁架式、斜拉式挂篮、型钢式及混合式挂篮四种。根据混凝土悬臂施工工艺要求综合比较各种形式挂篮特点、重量等，推荐采用菱形挂篮。
❖设计荷载组合
主要荷载：箱梁重量、挂篮自重、施工荷载、风荷载 。
工况一荷载组合（最重块段混凝土灌筑）：混凝土重量（最大块体重量）+动力附加荷载+混凝土偏载+挂篮自重+人群和机具荷载 。
注：所有构件均检。
工况二荷载组合（挂篮行走）：挂篮自重+冲击附加荷载。
注：内、外滑梁及轨道部分必检。
❖检算步骤
确定挂篮结构形式
确定荷载
拟定挂篮结构（包括构件长度及断面形式）
建模计算
修正挂篮结构断面形式，并重新检算
联接及局部检算
❖检算内容
强度：所有构件及其联结、与既有节段的锚固
刚度：所有构件
稳定性：横、纵、竖向整体稳定性
➤分部计算时变形的叠加
❖挂篮结构材料
主要材料采用Q235型钢及钢板，吊带采用16Mn，吊带用销轴采用40Cr，吊杆采用Φ32精轧螺纹钢。
