▉ 定义

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

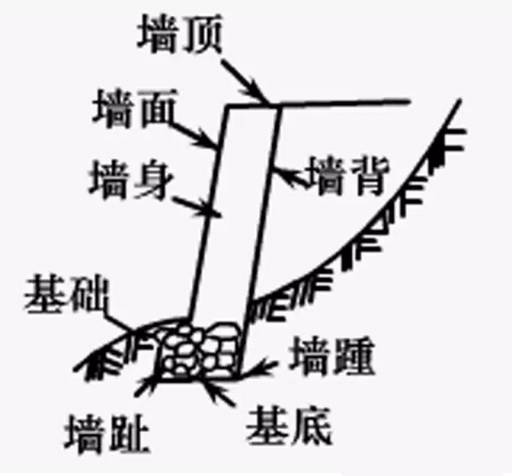

▉ 各部分的名称

在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；

与墙背相对的、临空的部位称为墙面；

与地基直接接触的部位称为基底；

与基底相对的、墙的顶面称为墙顶；

基底的前端称为墙趾；

基底的后端称为墙踵。

▉ 应用范围

路基在遇到下列情况时可考虑修建挡土墙

1. 陡坡地段；

2. 为避免大量挖方及降低边坡高度的路堑地段；

3. 可能产生塌方、滑坡的不良地质地段；

4. 高填方地段；

5. 水流冲刷严重或长期受水浸泡的沿河路基地段；

6. 为节约用地、减少拆迁或者少占用农田的地段；

7. 为保护重要建筑物、生态环境或其他特殊需要的地段。

▉ 按挡土墙的位置来分划分：

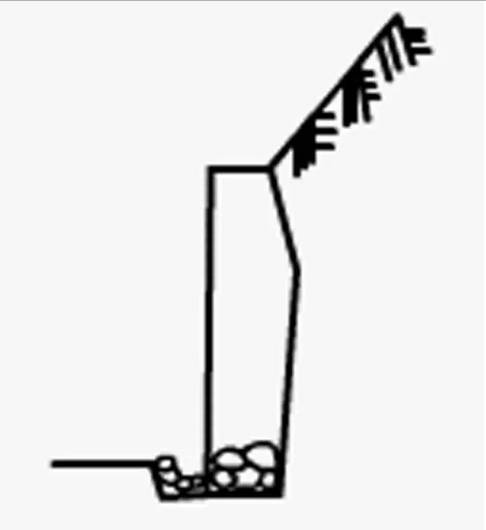

路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。

路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。它还可以保护临近路线的既有的重要建筑物。

路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。

山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。

浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施。

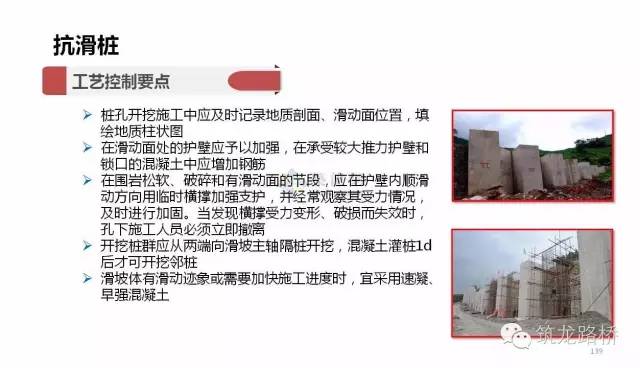

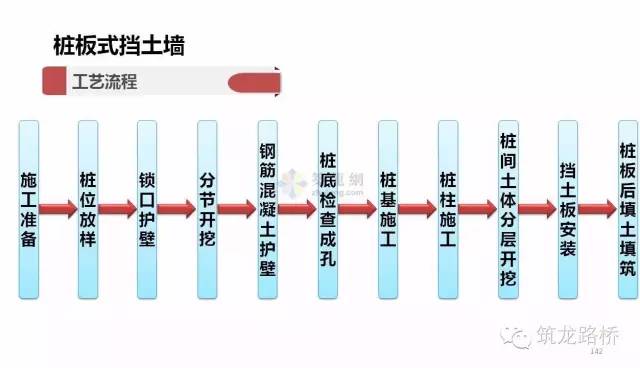

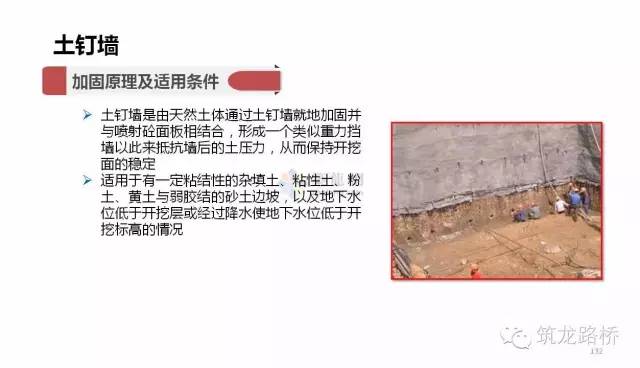

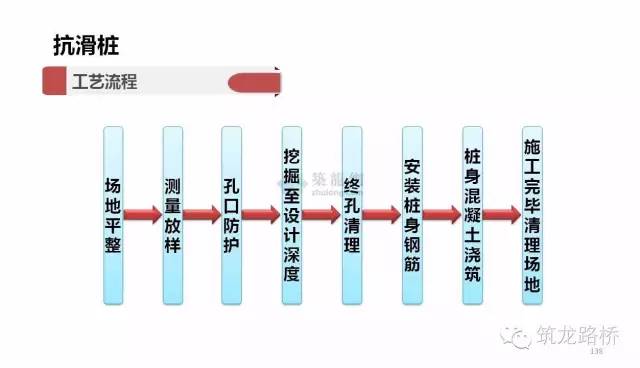

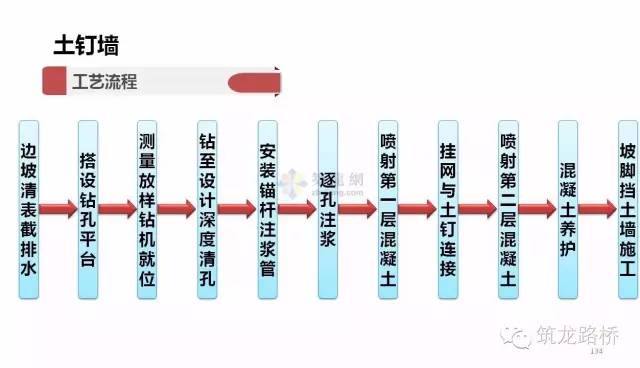

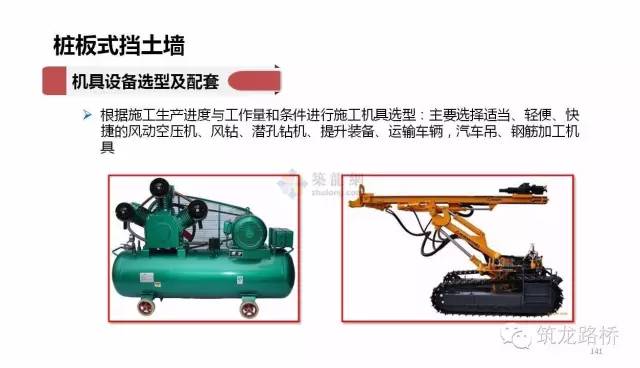

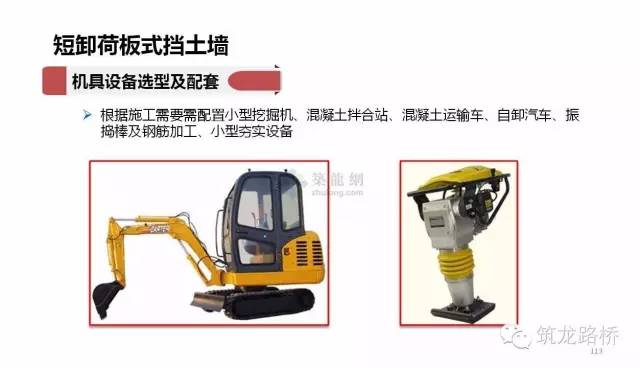

▉ 按照挡土墙的结构形式划分（这里只涉及几种常见的挡土墙）：

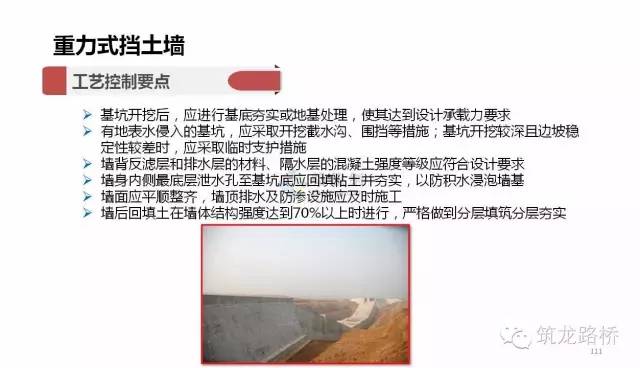

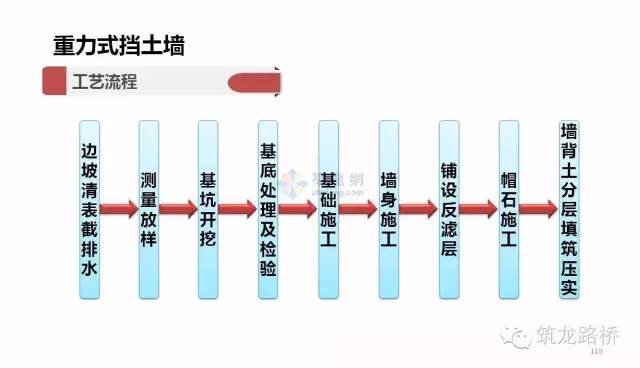

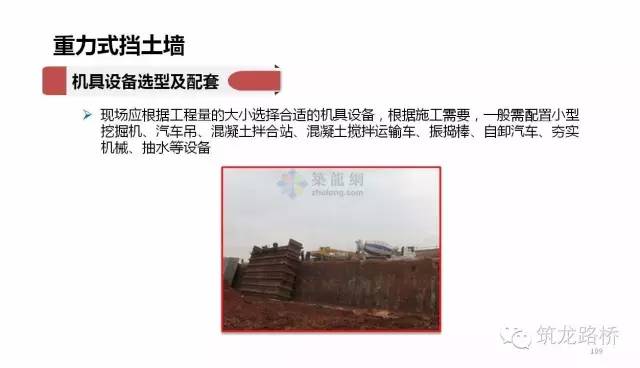

重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。它是我国目前常用的一种挡土墙。

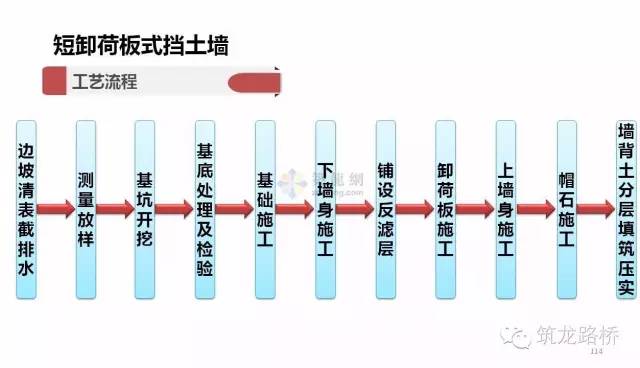

常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。

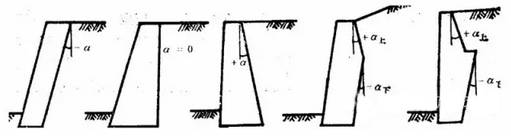

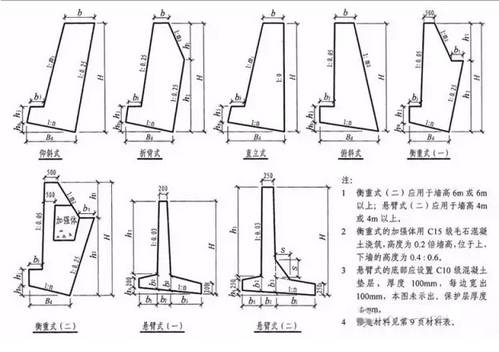

重力式挡土墙可根据其墙背的坡度分为以下几种类型（如下图）：

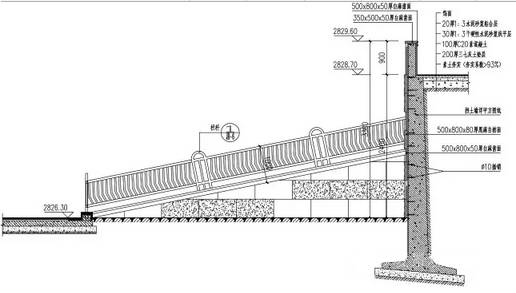

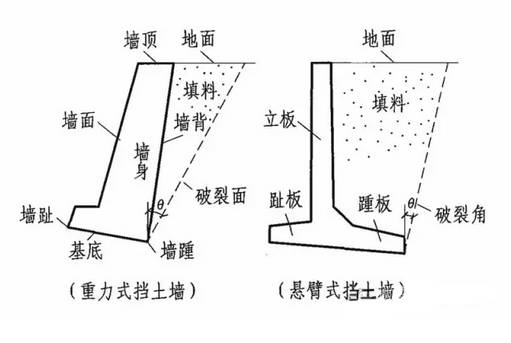

重力式挡土墙和悬臂式挡土墙的示意图（如下图）：

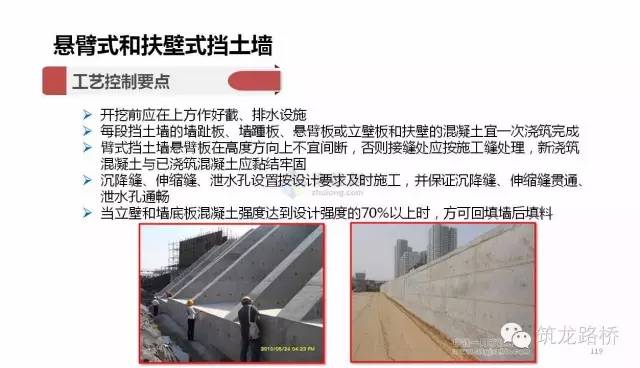

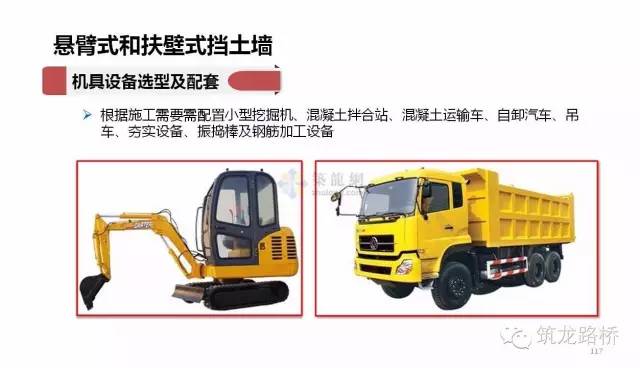

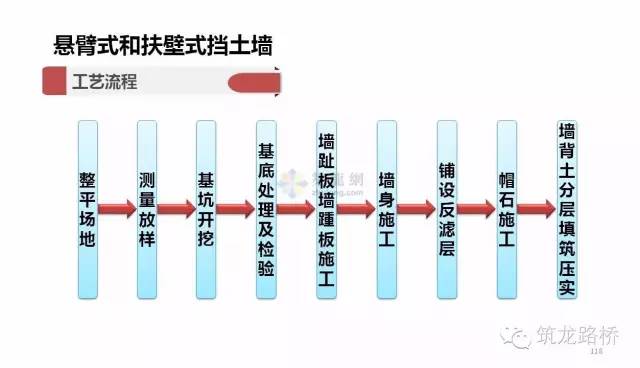

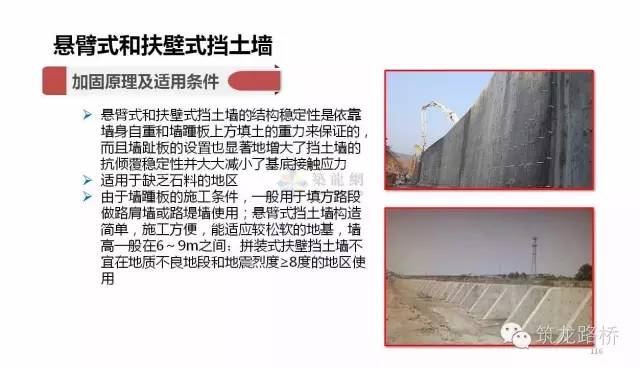

薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种；一般墙高6m以内采用悬臂式，6m以上采用扶壁式。

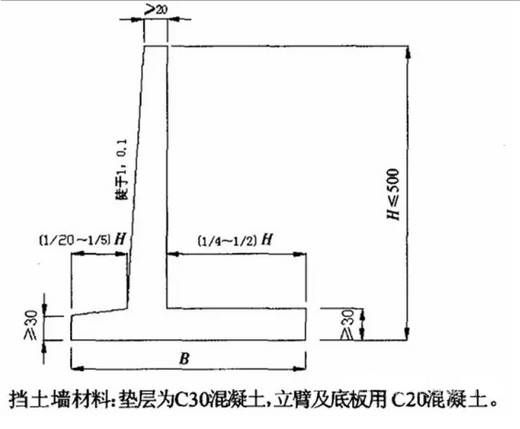

◆ 悬臂式挡土墙：是由立板（墙面板）和底板（墙趾板和墙踵板）两部分组成，一般形式为如下图所示：

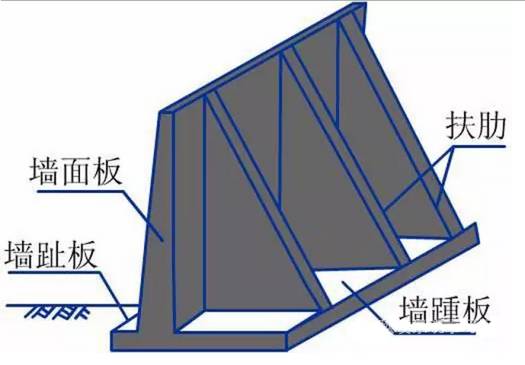

◆ 扶壁式挡土墙：当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8~1.0m，设置一道扶壁。

锚定式挡土墙：包括锚杆式和锚定板式两种

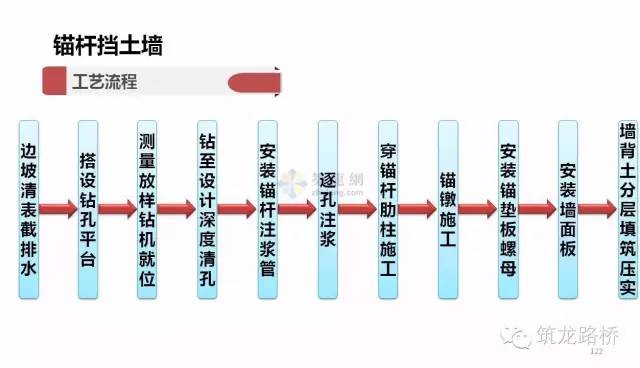

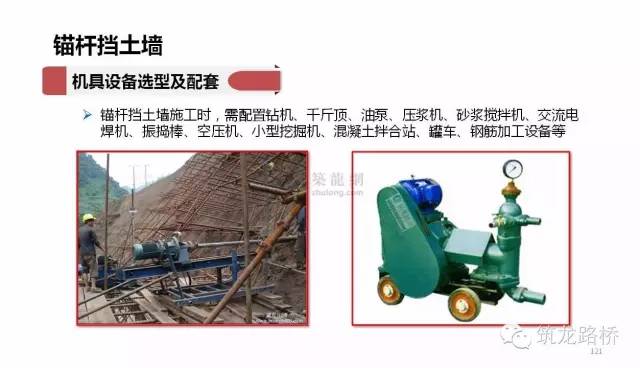

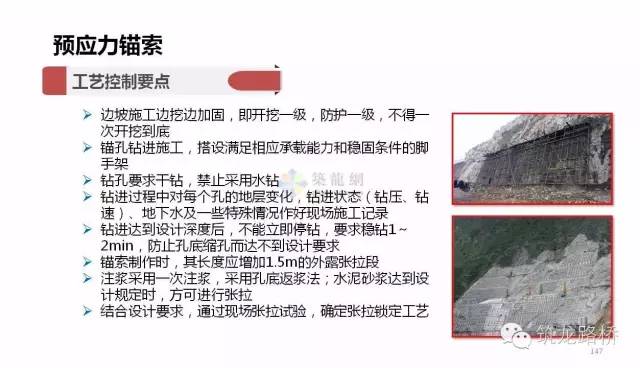

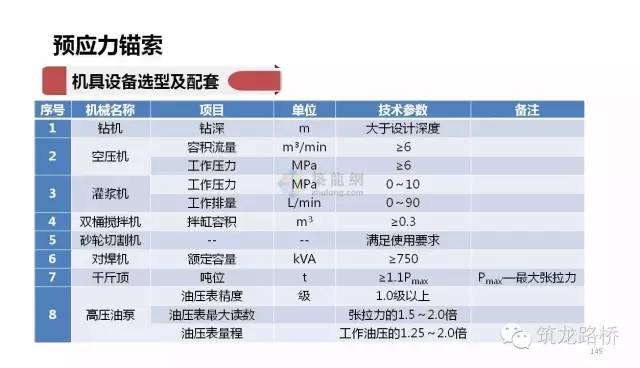

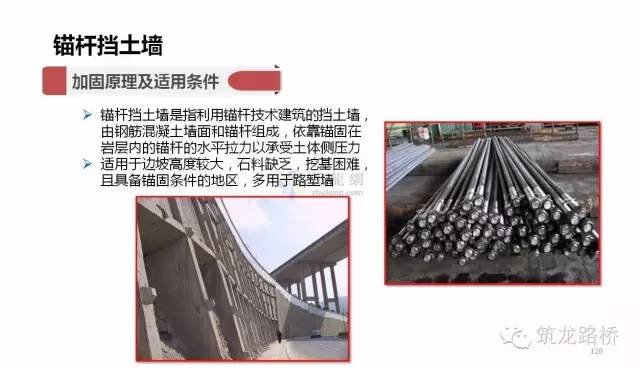

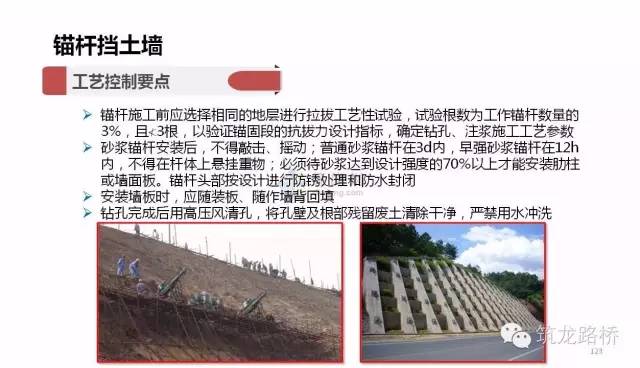

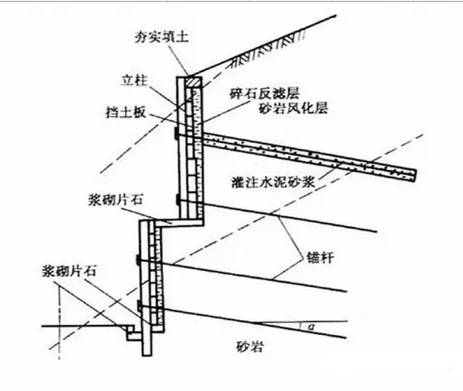

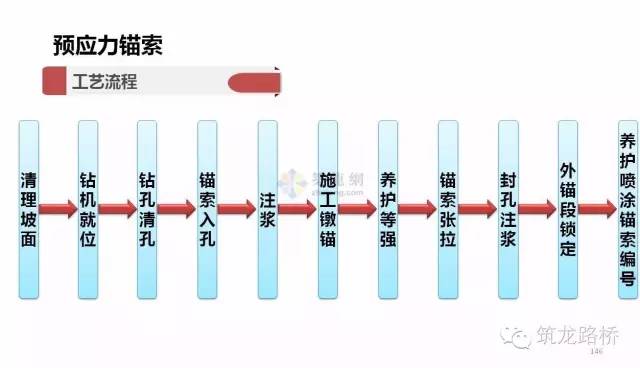

◆ 锚杆式挡土墙：是由预制的钢筋混凝土立柱、挡土板构成墙面，与水平或倾斜的钢锚杆联合组成。锚杆的一端与立柱连接，另一端被锚固在山坡深处的稳定岩层或土层中。

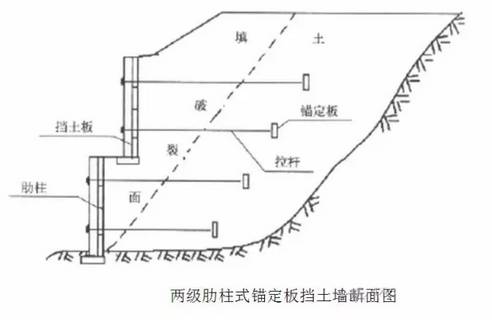

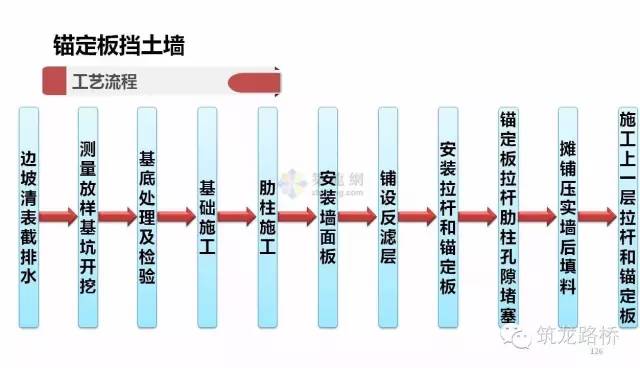

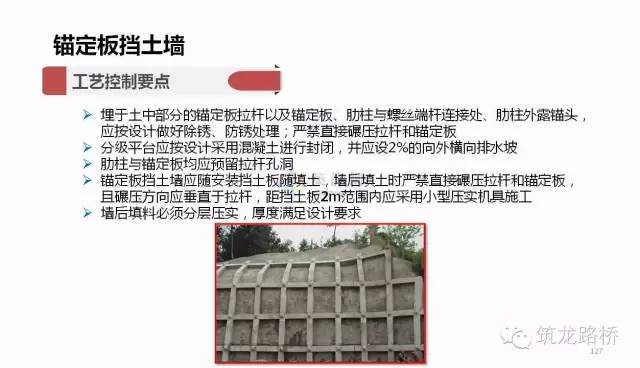

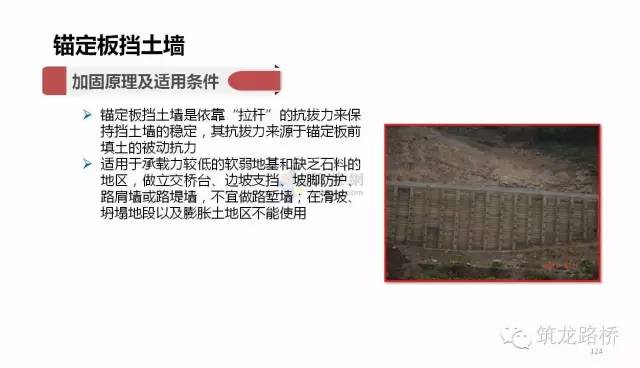

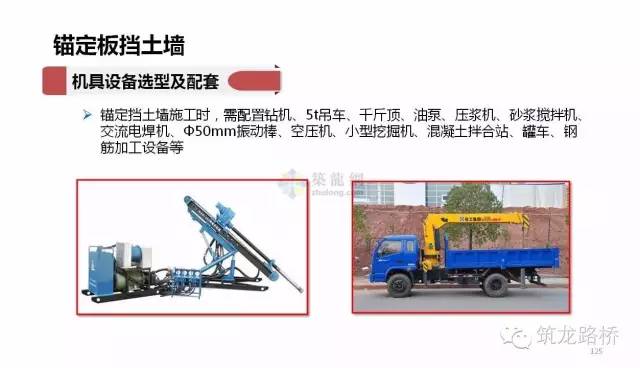

◆ 定板式挡土墙：是由钢筋混凝土墙面、钢拉杆、锚走板以及其间的填土共同形成的一种组合挡土结构。

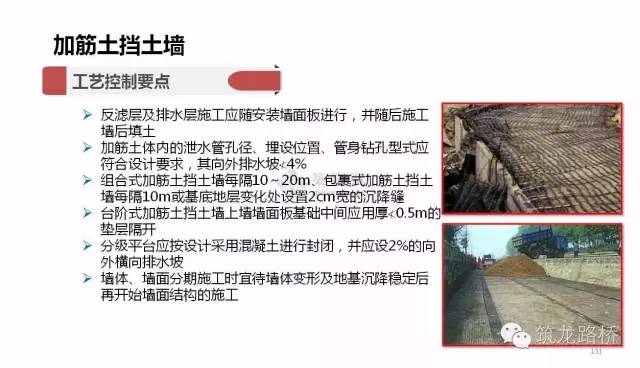

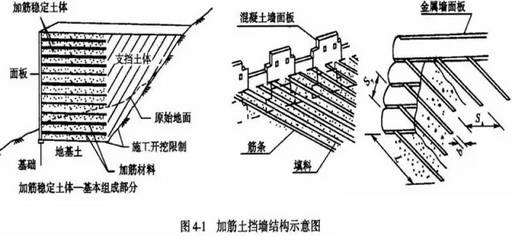

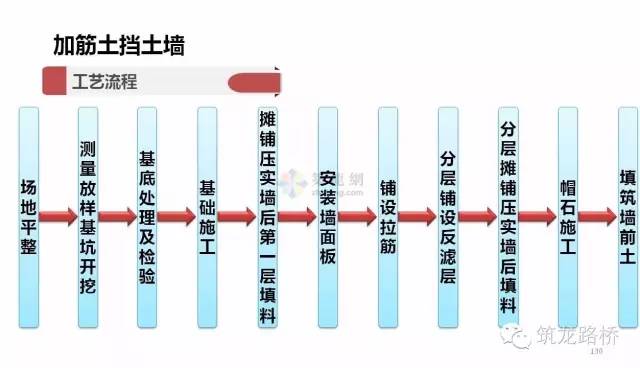

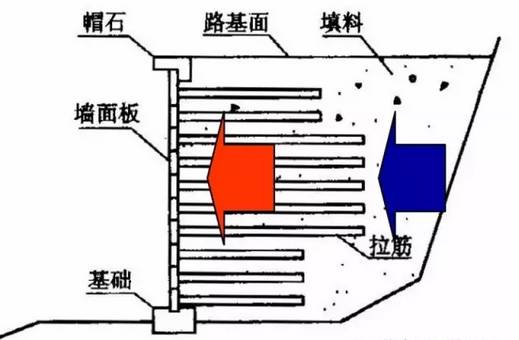

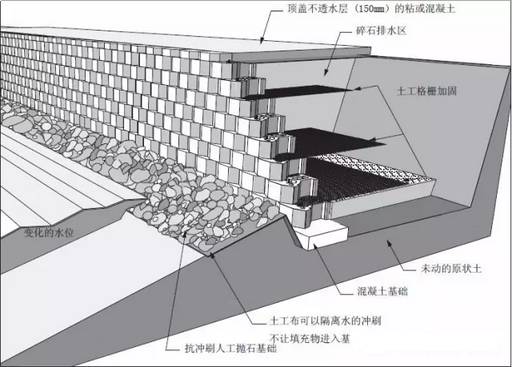

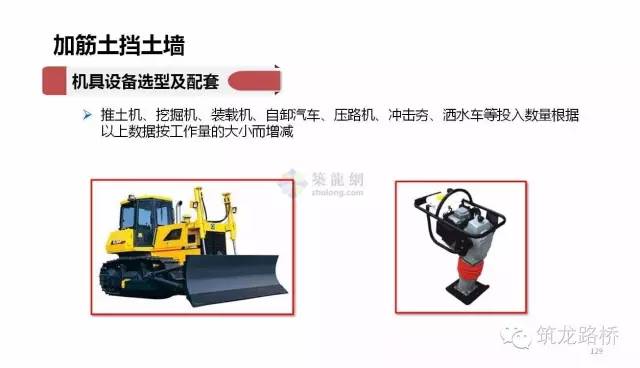

加筋土挡土墙：是在土中加入拉筋，利用拉筋与土之间的摩擦作用，改善土体的变形条件和提高土体的工程特性，从而达到稳定土体的目的。由面板、拉筋组成，依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。

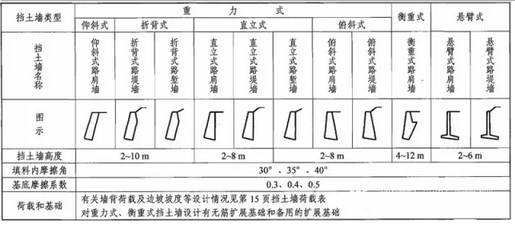

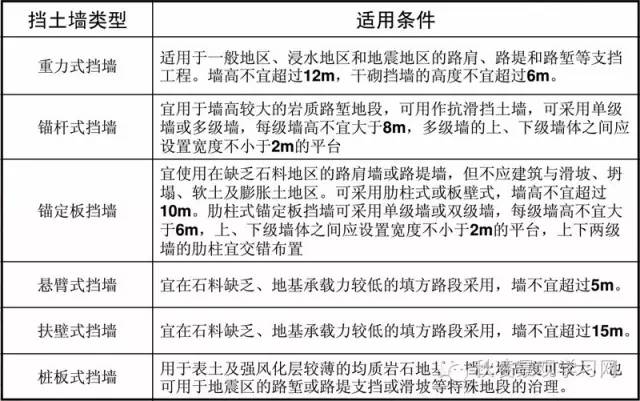

★ 各挡土墙的适用条件：

▉ 按照墙体的材料划分：

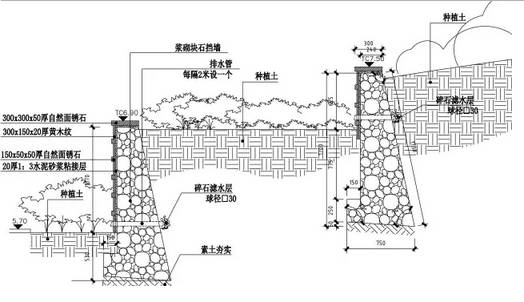

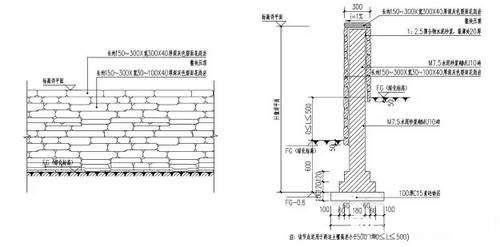

石砌挡土墙：

混凝土挡土墙：

钢筋混凝土挡土墙：

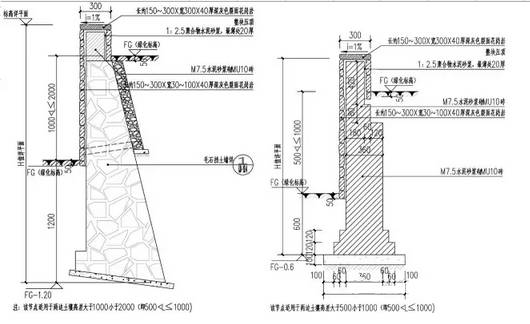

▉ 墙身构造

1. 墙背

• 仰斜墙背适用于路堑墙及墙趾处地面平坦的路肩墙或者是路堤墙，仰斜墙背的坡度不宜缓于1:0.3，通常在1:0.15~1:0.25。

• 俯斜墙背适用于路堤墙、路肩墙，常用1:0.15~1:0.25，不超过4m的低墙可以用垂直墙背。

• 凸形折线墙背多用于路堑墙，也可以用于路肩墙，上下墙的墙高比一般采用2:3

• 衡重式墙适用于山区地形陡峻处的路肩墙和路堤墙，也可用于路堑墙，上墙俯斜墙背的坡度1:0.25~1:0.45，下墙仰斜墙背在1:0.25左右，上下墙的墙高比一般采用2:3。

2. 墙面

墙面一般均为平面，起坡度应与墙背坡度相协调，墙面坡度直接影响挡土墙的高度，因此，在地面横坡较陡时，墙面的坡度一般为1:0.05~1:0.20，矮墙可采用陡直墙面；地面较平缓时，一般采用1:0.20~1:0.35较为经济。

3. 墙顶

墙顶宽度最小，浆砌挡土墙不小于50cm，干砌不小于60cm。浆砌路肩墙墙顶一般宜采用粗石料或者混凝土做成顶帽，厚度为40cm，如不做顶帽，对路肩墙和路堑墙，墙顶应以大石块砌筑，并用砂浆勾缝，或用5号砂浆抹平顶面，砂浆厚2cm。干砌挡土墙墙顶50cm高度内，应用25号砂浆砌筑，以增加墙身稳定，干砌挡土墙的高度一般不宜大于6m。

4. 栏杆

为保证交通安全，在地形险峻地段或者过高过长的路肩墙的墙顶应设置护栏，为保持土路肩最小宽度，护栏内侧边缘距路面边缘的距离，二、三级路面不小于0.75m，四级路不小于0.5m。护栏分墙式和柱式两种，所采用的材料，护拦高度、宽度，视实际需要而定。

▉ 基础结构

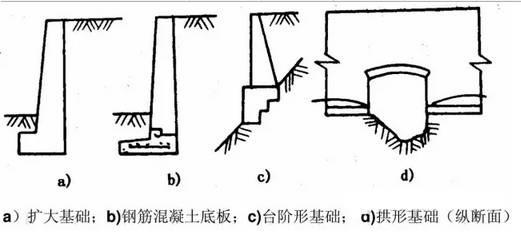

1. 基础类型

大多数挡土墙都直接修筑在天然地基上。

• 当地基承重力不足且墙趾处地形比较平坦，而墙身又超过一定高度时，为了减小基底压应力和增加抗倾覆稳定性，常常采用扩大基础。

• 当地基压应力超过地基承载力过多时，需要加宽值较大，为避免加宽部分的台阶过高，可采用钢筋混凝土底板。

• 地基为软弱土层时，可采用砂砾、碎石、矿渣或者灰土等材料予以换填。

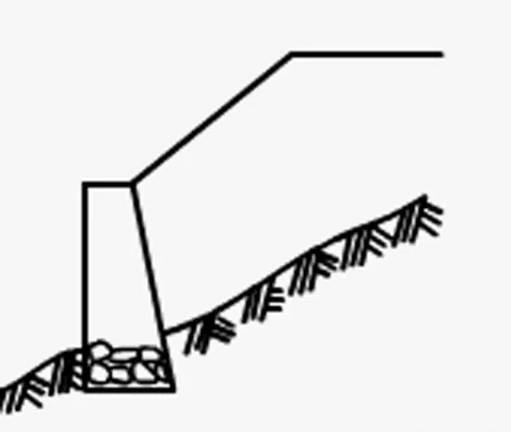

• 当挡土墙修筑在陡坡上，而地基又为完整、稳固、对基础不产生侧压力的坚硬岸石时，可设置台阶基础，以减少基坑开挖和节省圬工。

• 如地基有短段缺口（如深沟等）或挖基困难（如需水下施工）可采用拱形基础。

2. 基础埋置深度

◆ 对于土质地基，基础埋置深度应符合下列要求：

• 碎石、砾石和砂类地基，不考虑冻胀影响，但地基埋深不宜小于1m

• 对于基石地基应清除表面风化层，将基底嵌入岩层一定深度，当风化层较厚难以全部清除表面时，可依据地基的风化程度及容许承载力将基底埋入风化层中

• 当挡土墙位于地质不良地段，地基土内可能出现滑动面时，应进行地基抗滑稳定性验算，将基础底面埋置在滑动面以下，或采用其他措施以防止挡土墙滑动

• 基础应采用明挖基础，当基底位于大于5%的纵向斜坡上，基底应该设置成台阶形。

▉ 排水设施

挡土墙的排水措施通常由地面排水和墙身排水连部分组成。

地面排水主要是防止地表水渗入墙后土体或者地基，地面排水有以下几种方法：

1. 设置地面排水沟，截引地表水。

2. 夯实回填土顶面和地表松土，防止雨水和地面水下渗，必要时可设铺砌层。

3. 路堑挡土墙趾前的边沟应予以铺砌加固，以防边沟水渗入基础。

墙身排水：

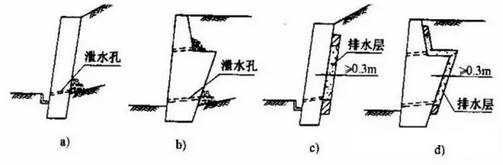

• 浆砌块（片）石墙身应在墙前地面以上设一排泄水管（图a）；墙高时可在墙上部加设一排泄水孔（图b），泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm ×20cm的方孔，或直径5~10cm的圆孔。孔眼间距一般为2~3m；对于浸水挡土墙孔眼间距一般1.0~1.5m，干旱地区可适当加大，孔眼上下错开布置，下排水孔的出口应高出墙前地面或墙前水位0.3m。

• 为防止水分渗入地基，下排泄水孔进入的底部应铺设30cm后的粘土隔水层，泄水孔的进水口部分应设置粗粒料反滤层，以免孔道阻塞，当墙背填土透水性不良或可能发生冻胀事，应在最低一排泄水孔至墙顶以下0.5m的范围内铺设厚度不小于0.3m的砂卵石。

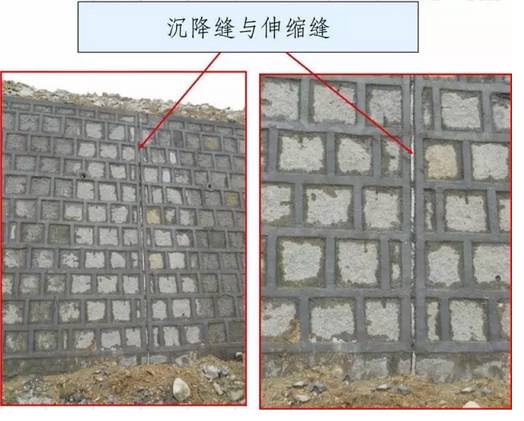

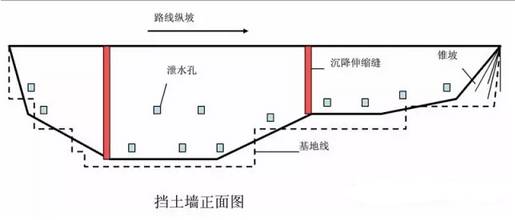

▉ 沉降缝合伸缩缝

设计时，一般将沉降缝和伸缩缝合并设置，沿路线方向每隔10~15m设置一道，兼起两者的作用，缝宽2~3cm，缝内一般可用胶泥填塞，但在渗水量大、填料容易流失或冻害严重地区，则宜用沥青麻筋或涂以沥青的木板等具有弹性的材料，沿内、外、顶三方填塞，填深不宜小于0.15m，当墙后为岩石路堑或填石路堤时，可设置空缝。
干砌挡土墙缝的两侧应选用平整石料砌筑使成垂直通缝。
