针对目前工地常用四种脚手架形式：扣件式、碗扣式、承插型盘扣式、直插型盘扣式，总结对比各自技术要点，以供大家参考。


一

四种模板支架形式及参考规范

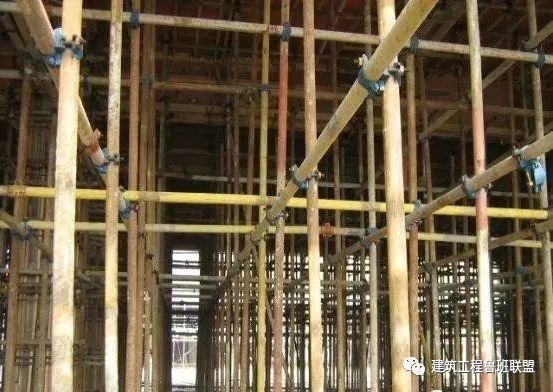

1、钢管扣件式

参考规范：JGJ130《建筑施工扣件式钢管脚手架安全技术规程》

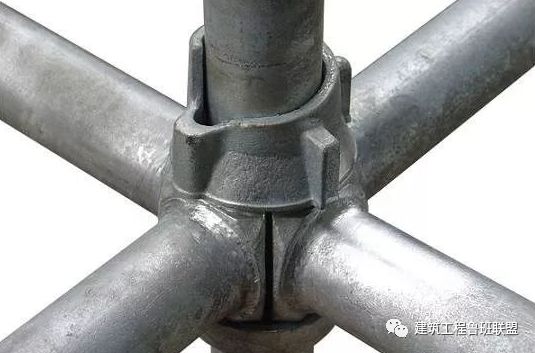

2、碗扣式

参考规范：JGJ166《建筑施工碗扣式钢管脚手架安全技术规程》

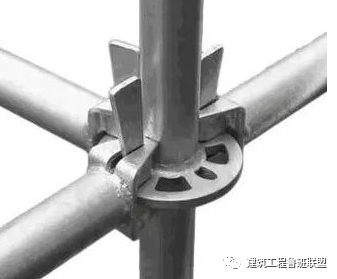

3、承插型盘扣式

参考规范：JGJ231《建筑施工承插型盘扣式钢管支架安全技术规程》

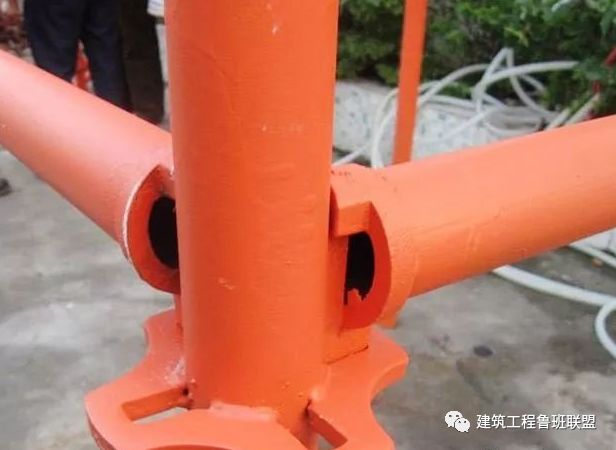

4、直插型盘扣式

参考规范：T/CCIAT0003中国建筑业协会团体标准《建筑施工承插型轮扣式模板支架安全技术规程》



二

四种形式架体技术要点进行对比

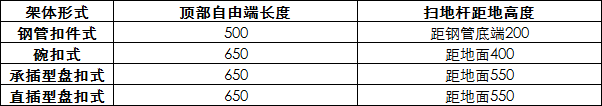

· 扫地杆及顶部水平杆设置位置

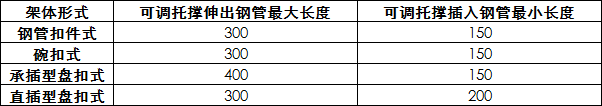

· U托设置技术要点

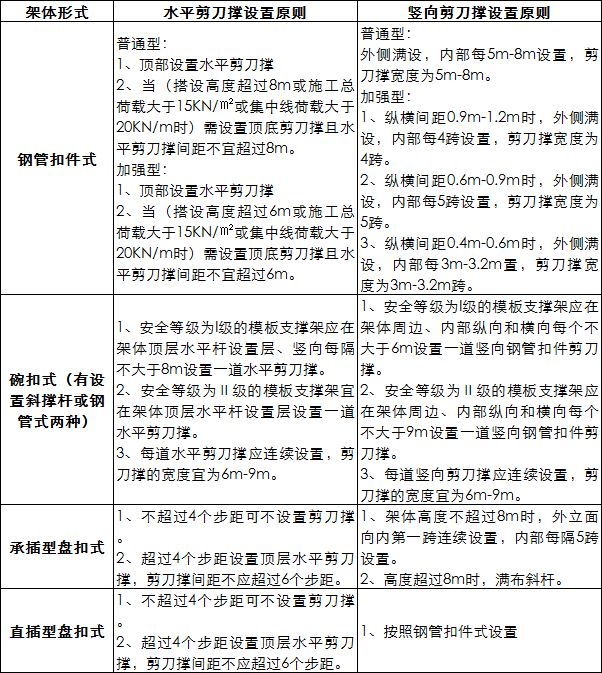

· 剪刀撑设置要点

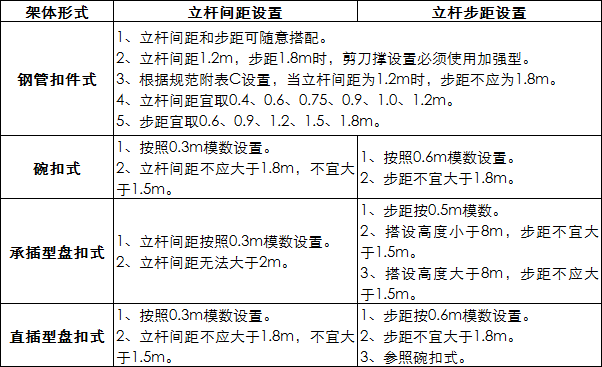

· 常规架体参数
