砼回弹检测五步走
《混凝土结构工程施工质量验收规范》回弹检测构件数量：
1）同一混凝土强度等级的柱、梁、墙、板，抽取构件最小数量应符合表D.0.1的规定，并应均匀分布。
2）不宜抽取截面高度小于300㎜的梁和边长小于300㎜的柱。

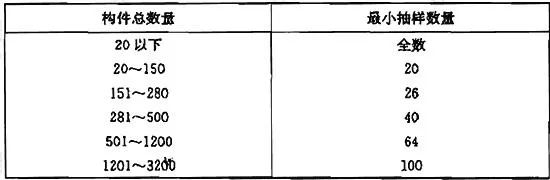

表D.0.1 回弹构件抽取最小数量
1）对于一般构件，测区数不少于10个。按照检测批进行批评定时，每个构件测区数量可以减少为5个。
2）两相邻测区的间距不大于2m，测区离构件端部或施工缝边缘的距离不大于0.5m，且不小于0.2m。
3）测区尽可能选择回弹仪处于水平方向的混凝土浇筑面。
4）测区面积不宜大于0.04㎡。
5）测区表面应为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。

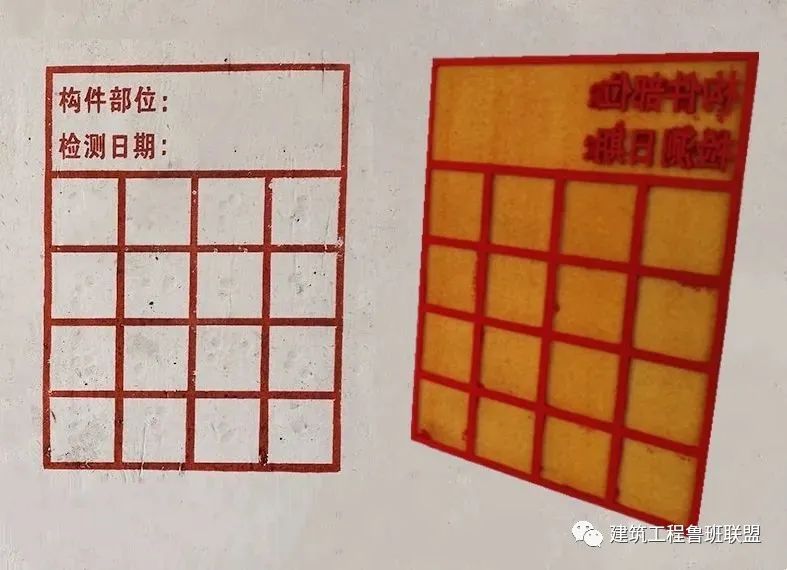

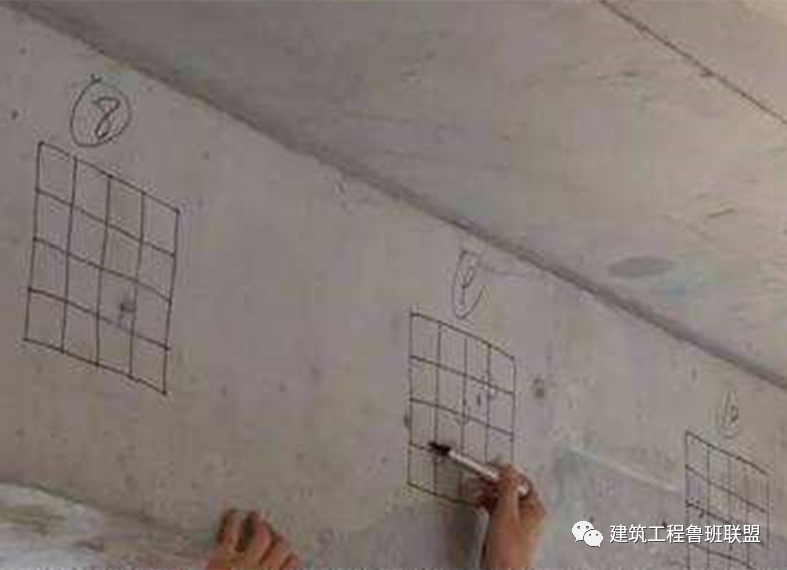

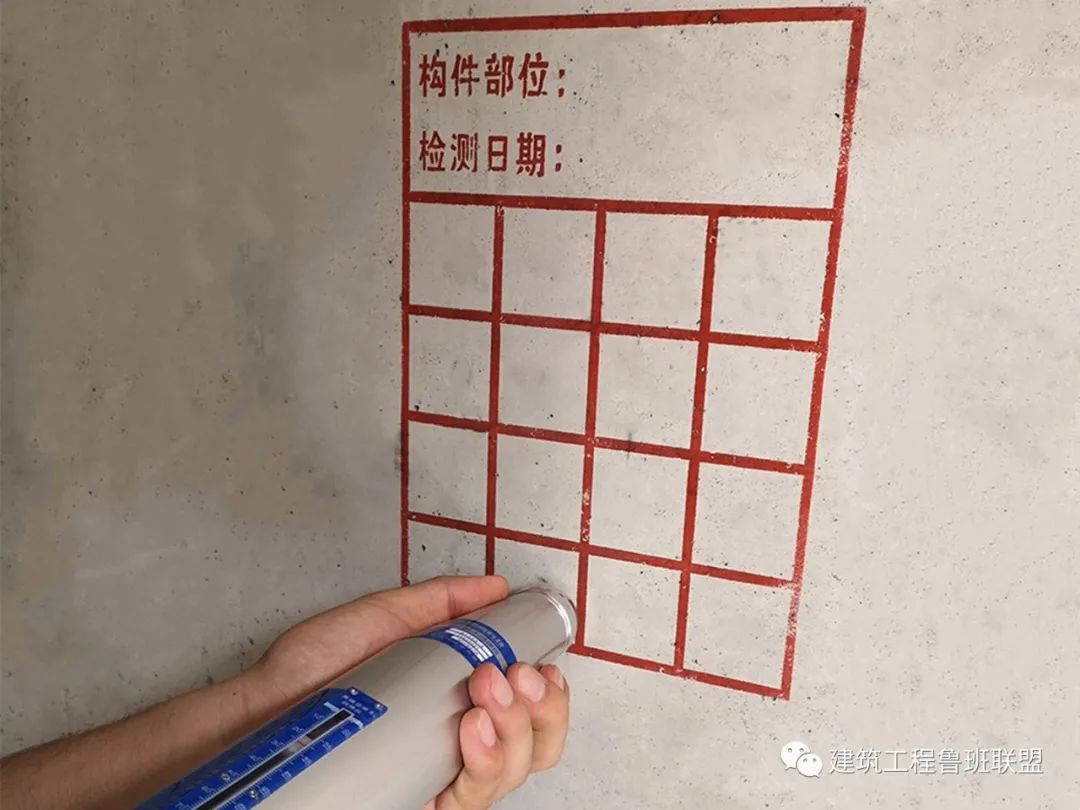

传统手绘测区 新型印章测区
传统手绘测区，不仅费工费时，而且分区不精准，目前已迅速被新型印章测区方法所取代。新型印章测区方法不仅可以快速精准地分区上墙，而且还可任意定制更多信息：

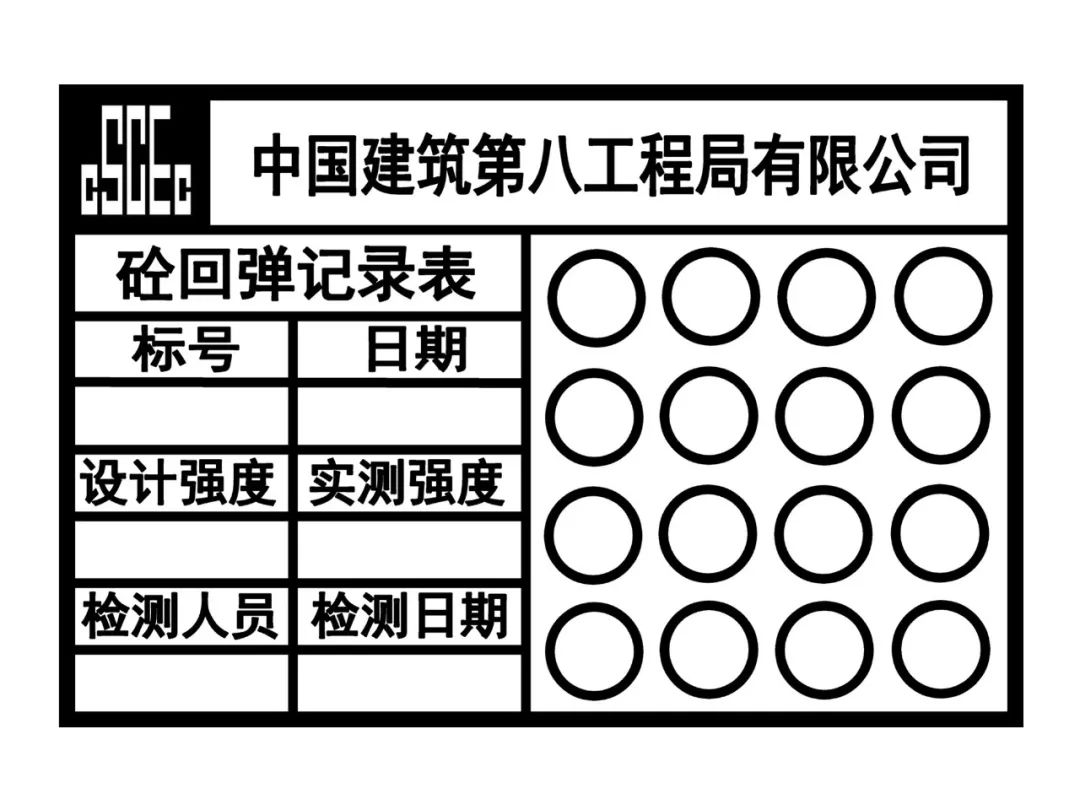

砼回弹印章示例
1）回弹检测前，检查仪器检定报告，并将回弹仪在钢砧上进行率定，确保仪器状态正常。
2）测量回弹值时，回弹仪的轴线应始终垂直于混凝土检测面，并缓慢施压、准确读数、快速复位（测量时避免弹击速度太快）。
3）每一测区测量16个回弹值，读数精确至1。
4）测点在测区内均匀每个测点间距不小于20㎜。
1）回弹值测量完毕后，应在有代表性的测区上测量碳化深度值，测点数不应少于构件测区数的30%，应取其平均值作为该构件每个测区的碳化深度值。当碳化深度值极差大于2.0㎜时，应在每一测区分别测量碳化深度值。
2）每个构件选取三个测区测量碳化深度。
3）用錾子等工具在待测测区表面凿出深约10㎜的小孔，采用浓度为1%～2%的酚酞酒精溶液滴在孔内壁的边缘，当碳化与为碳化界线清晰时，应采用碳化深度测量仪测量界线到混凝土表面的垂直距离。
4）每个测区测量三次取平均值作为测区碳化深度代表值，读数精确值0.25㎜。
5）取三个测区的平均值作为检测结果，精确至0.5㎜。

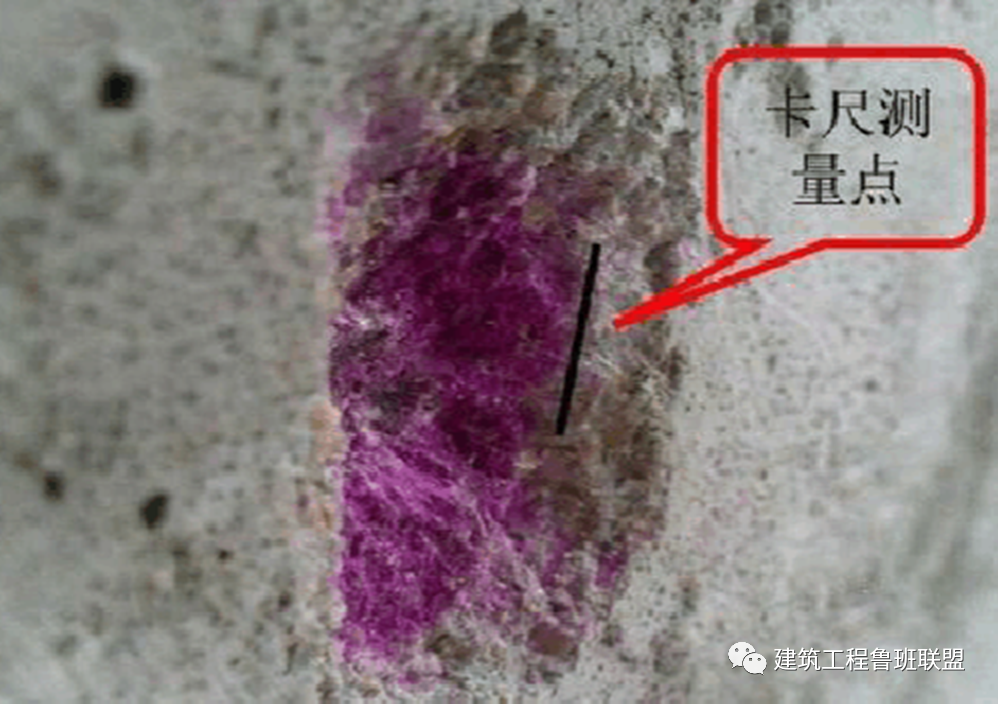

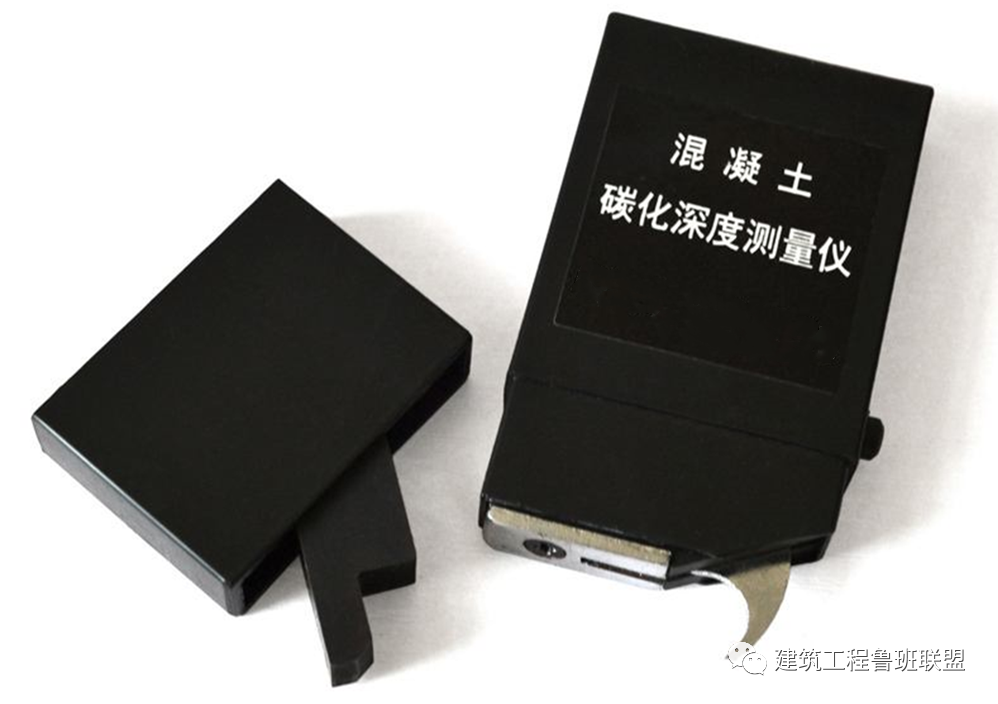

碳化深度测量仪 测量碳化深度
砼强度计算
强度计算参考依据《回弹法检测混凝土抗压强度技术规程》。
1）测区回弹均值计算：测区16个回弹值中剔除3个最大值和3个最小值后取平均值，精确到0.1。
2）角度修正，参照《回弹法检测混凝土抗压强度技术规程》附录C。
3）浇筑面修正，参照《回弹法检测混凝土抗压强度技术规程》附录D。
修正顺序：先角度修正，再进行浇筑面修正。
1）强度曲线：专用测强曲线、地区测强曲线、统一测强曲线。
2）《回弹法检测混凝土抗压强度技术规程》附录B适用泵送混凝土强度换算。
泵送混凝土强度曲线方程：
3）《回弹法检测混凝土抗压强度技术规程》附录A适用非泵送混凝土强度换算（查表法）。

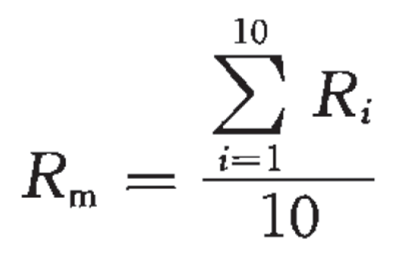

测区强度换算值平均值（精确至0.1MPa）：

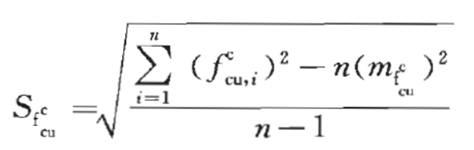

测区强度换算值标准差（精确至0.01MPa）：
混凝土强度推定值计算方法：
1）构件测区数少于10个时（样本太少，取最小值）：
2）构件测区强度值中出现小于10.0MPa时（测区强度无法查到，只能取最小值为推定值）：
3）构件测区数不少于10个时（保证95%保证率）：
4）批量检测时：k为推定系数，宜取1.645。需进行推定区间时，按相关标准取值：
批量检测时，应按单个构件评定的情况：
1）该批均值小于25MPa、标准差大于4.5MPa；
2）该批均值不小于25MPa且不大于60MPa，标准差大于5.5MPa。

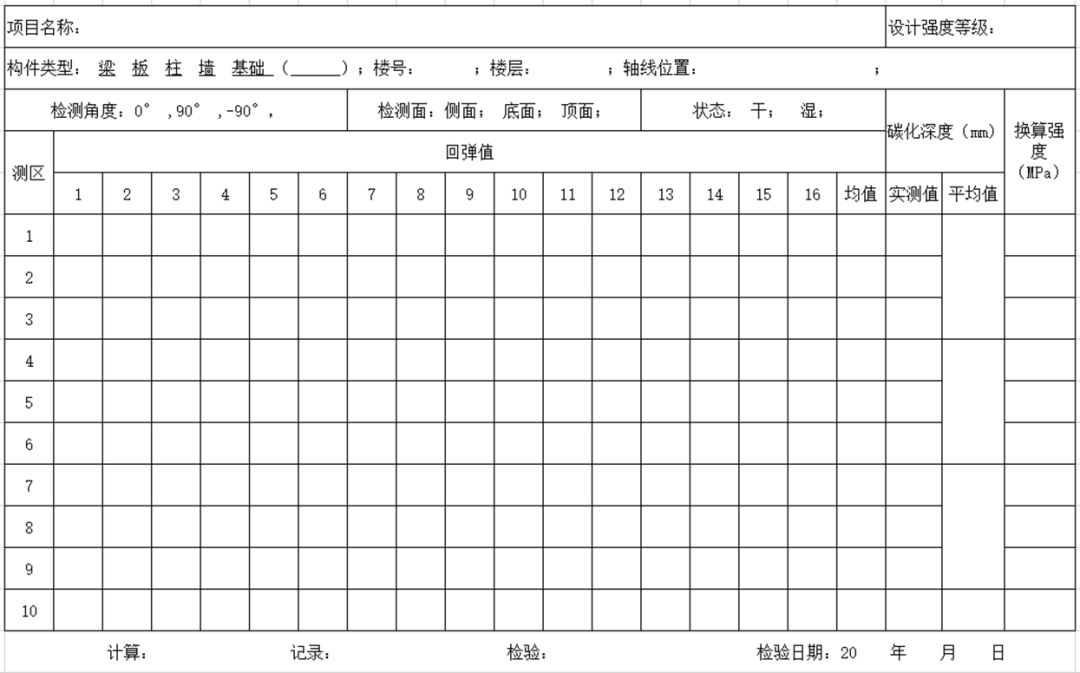

砼回弹表格规范

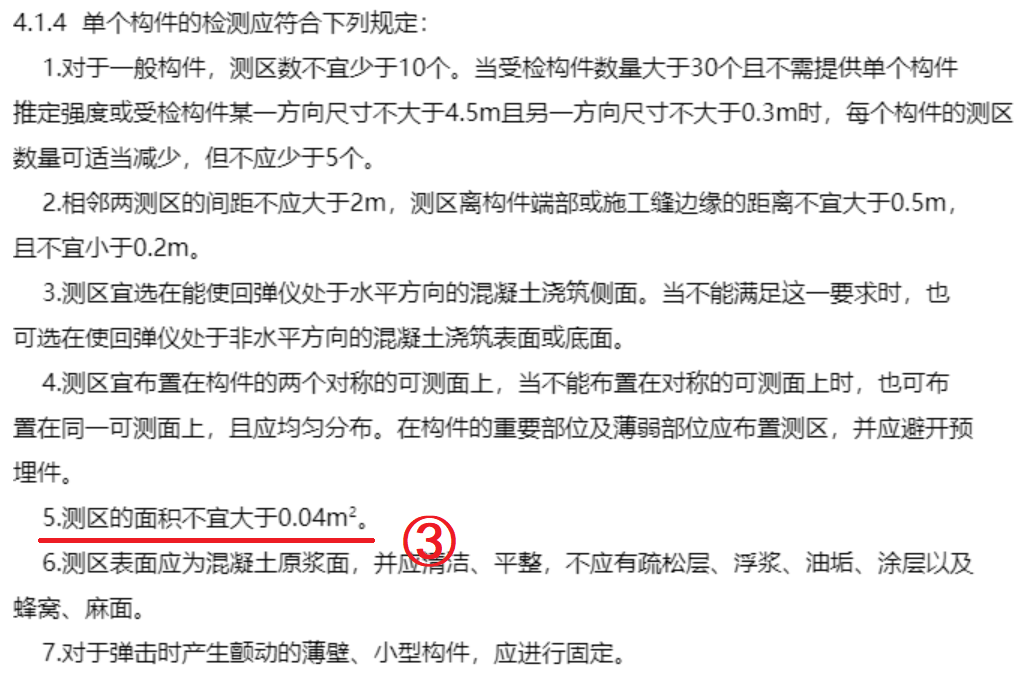

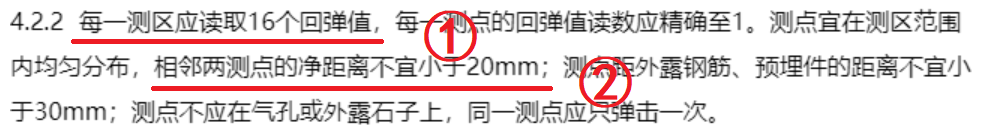

关于砼回弹测区表格尺寸，依据JGJ/T23《回弹法检测混凝土抗压强度技术规程》中的三点要求 ：
1、每一测区应读取16个回弹值；
2、每一侧区内相邻测点的距离不宜小于20㎜；
3、每一测区的面积不宜大于0.04㎡。

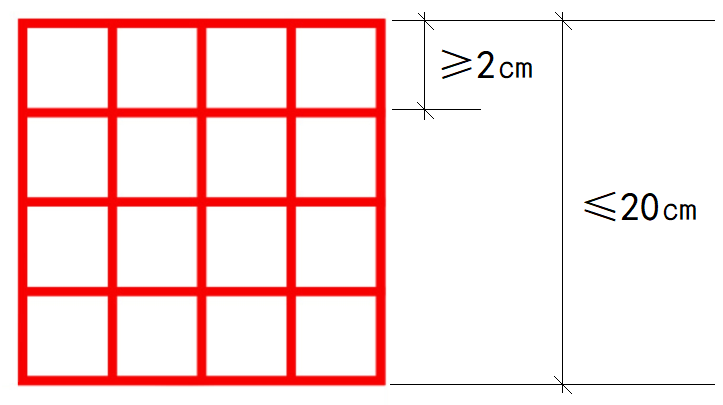

由此可得出测区表格尺寸，如图所示：
测区表格整体为边长在8~20㎝之间的正方形，等分16小格。
那么，测区表格具体定为多大尺寸合适呢？我们查阅了中建等大型建企客户提供的CI标准，以边长为10、15、20cm三种居多。
而且，由于传统手绘方法费工费时且划线不精准，已被新方法：专用印章所取代。
传统手绘测区 新型印章测区 专用印章不仅操作方便、精准分格，而且还可任意定制更多信息：
砼回弹测区印章示例
