安装工程工程量计算的影响因素比较多，包括图纸完善性、安装专业之间的交叉碰撞、设备管线安装的工艺和安装方法、与土建的结合等，其中与土建的结合，因计量时间短、缺少土建资料等原因，很容易被工程师忽视。我们通过一个精装修项目案例，讨论分析，安装算量如何结合土建（精装修）图纸。

山东某学校综合楼精装修工程，建筑面积24000㎡，其中地下1层含人防3209.87㎡,地上12层20790.13㎡。建筑高度49.750米，含主楼及裙楼。

1、平面布置图对比

理论上，机电平面图与精装修平面布置图应该是一致的。然而实际工程中，因诸多原因，总会出现机电图与精装图不一致的情况。所以通过图纸对比，确认机电平面及精装平面布置的一致性很重要。一方面，各专业的图纸可以相互辅证，确保计量结果的正确性，另一方面，也能通过发现的问题，找到不一致的地方，完善设计，避免错算漏算。

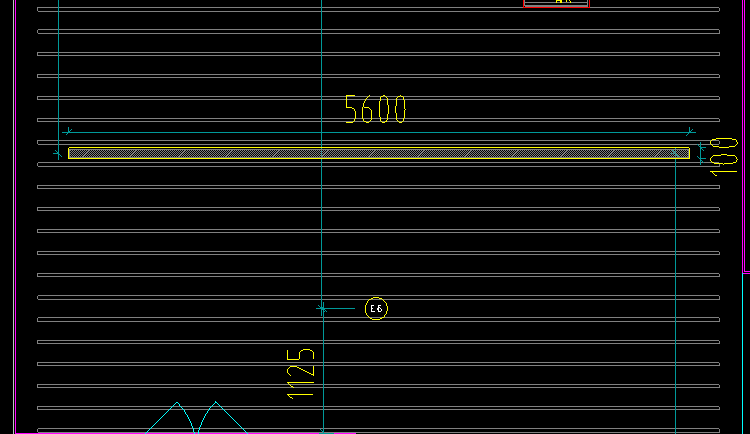

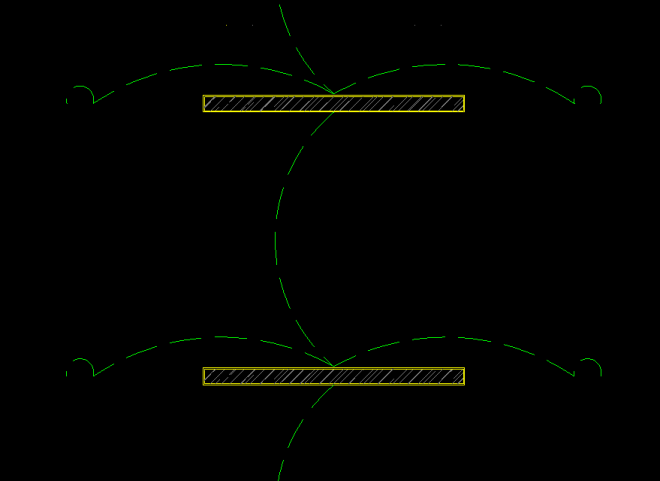

问题1，三层茶歇空间安装工程的照明平面图中，平板灯图例示意尺寸为2000*120；而对比三层精装修图纸的灯具平面定位图发现，该处平板灯尺寸为5600*100，二者不符。

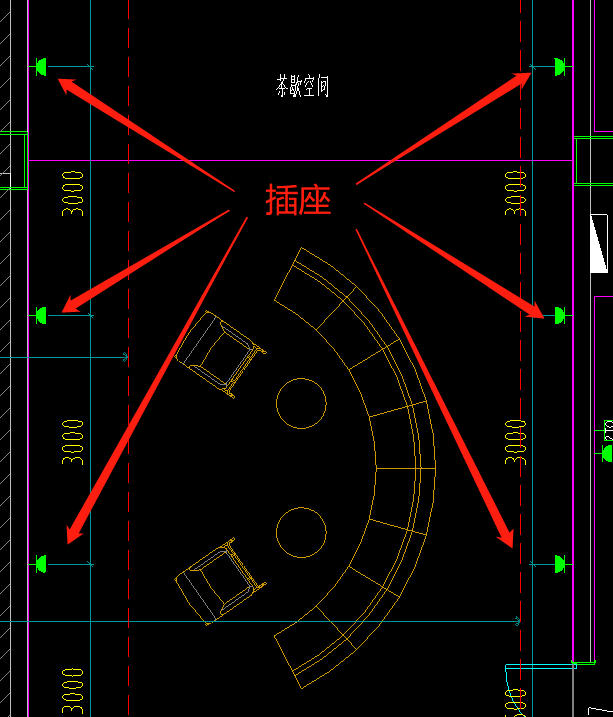

问题2，三层茶歇空间安装工程的动力平面图中，并无插座；对比精装修图纸的三层强弱电定位图发现，东西两侧墙面上均有插座，二者不符；

问题3、安装工程的2层照明平面图中，展览空间标注有管线，但无灯具；对比精装修图纸的2层灯具定位图，发现该处设置筒灯，二者不符。

该项目中，还发现类似上述不符的问题有几十处，如果在安装算量时，仅依据安装图纸进行计量，其工程量成果就会错误。后项目组通过多次与设计单位（机电设计及精装修设计）沟通，对相关问题进行了确认，并根据确认确认资料完成了安装计量。

2、末端设备标高确认

平面图能确定设备实施的具体位置，是计算安装工程量平面工程量的主要依据；而标高，则是计算管线立面工程的主要依据。

安装专业图纸的图例表或设计说明中，一般会标注末端设备（灯具、插座、喷头、风口等）的安装高度，但如果仅根据图例表判定，很容易出现错误判断，实际工程中，需结合精装修平面图和立面图综合确定。

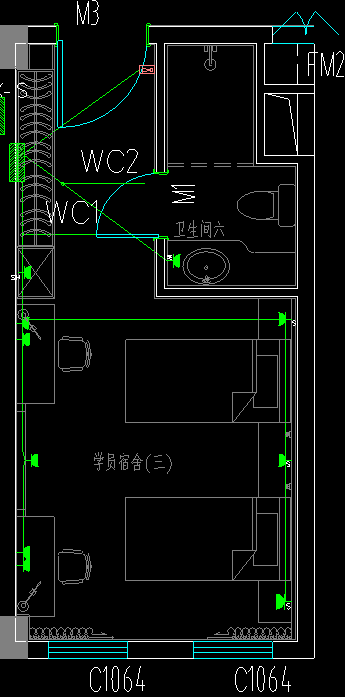

问题1，安装工程图纸的图例表中注明，普通插座示意安装高度均为距地0.3米；而查找精装修的立面图发现，宿舍内安装电视机位置的插座距地高度为1米；

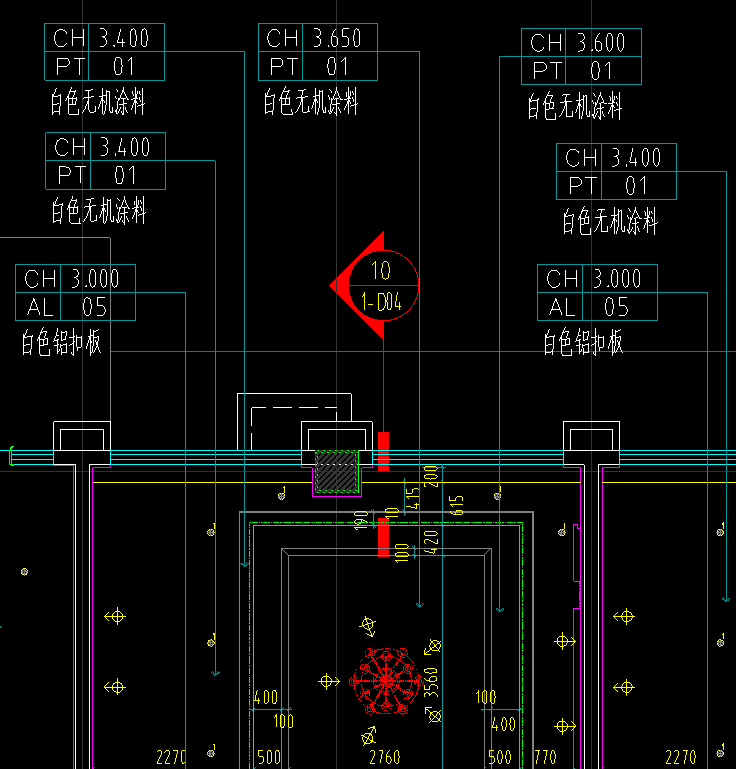

问题2，安装工程图纸的图例表中注明，灯具安装高度未标注，则按常规理解为棚顶安装。而查阅精装修图纸，2层包间内吊顶有造型，不同区域高度不同，而且部分房间高度差异较大，灯具、喷头和风口的标高，必须根据精装修吊顶标高及安装位置确定具体设备设施的安装高度，进而进行管线工程量计算；

3、剔槽工程量计算

安装专业中管线敷设，有墙体内暗敷设还是墙面明敷设两种，如为暗敷设，又根据墙体介质的不同，分为预留预埋（混凝土墙、龙骨墙等）和剔槽（砌体墙）。一般电气工程中的管线，图纸中会标注敷设方式，是墙体内暗敷设还是墙面明敷设，再根据所在墙体是混凝土墙还是砖墙判断是否计取剔槽和打洞。而给排水工程及采暖工程中的管线，一般不会明确是暗敷设，还是明敷设，需根据管道所属区域的装修效果来判断。

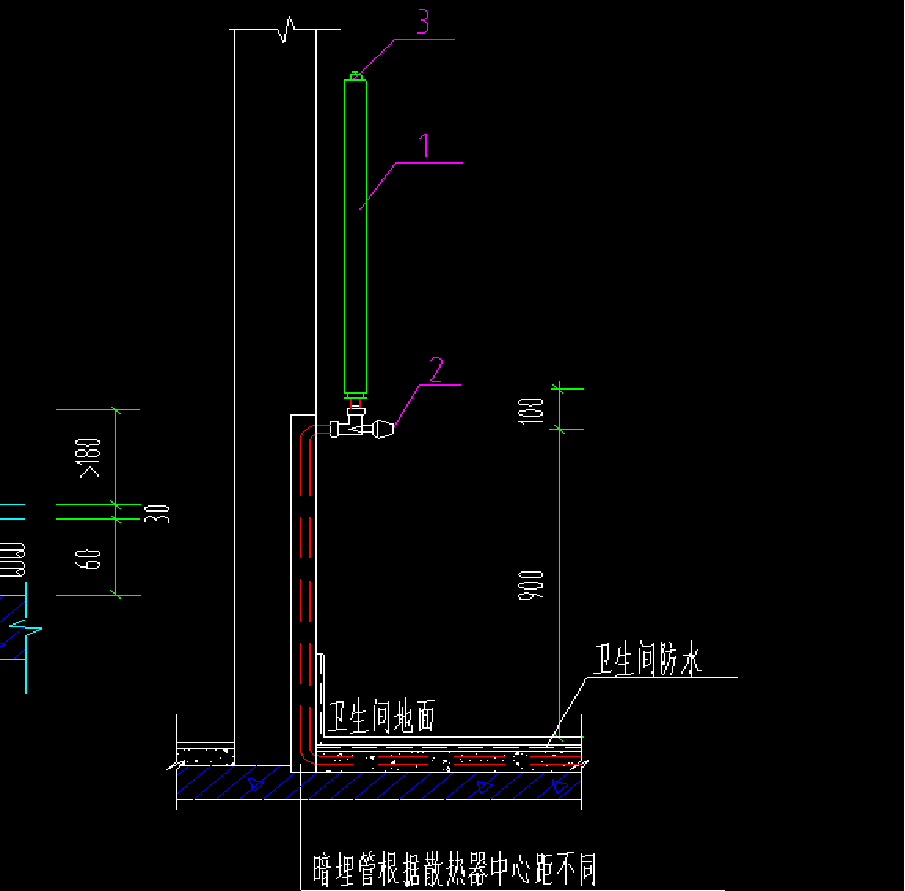

例如，该项目的卫生间散热器距地1米安装，则存在地面上返1米的管道，安装图纸中无法确认该管道的安装敷设方式。查阅精装修图纸，卫生间散热器所在位置的墙体为砌块墙，精装修效果图显示该处无外露管道，且可以判断，安装散热器的立管安装方式为暗敷设，敷设的墙体为砌块墙，则该管线需按暗敷设计量，计取剔槽工程量。给水管道剔槽同此情况。

安装工程仅依靠安装专业图纸计量，是不够的，要从以下几个角度，结合土建及精装图纸，才能保证计量成果的正确性和精确度。

3、根据效果图及安装墙体介质的不同，确认安装工程管线的敷设方式、敷设位置等，进行有针对性的管线及附属构件的计量；

4、对比土建及安装图纸，确认安装专业各种孔洞的预留数量、位置、大小设置，以及设备预埋件的预埋；

5、对比土建及安装图纸，确认安装工程的穿墙套管以及穿板套管的数量、位置、大小，进行套管安装及孔洞封堵的工程量计算等；

6、结合土建专业的施工方法和工期进度，确认安装工程脚手架、材料设备二次搬运费、材料堆放现场加工等措施费的工程量计算；

随着工程建设专业化、信息化的发展，各专业之间的配合与相互结合越来越密切，安装工程量计算与土建的结合也越来越多，安装造价工程师，了解、学习、掌握土建知识，已经成为一种必须和趋势，希望大家相互学习，共同提高。
